开式立式轴承座支架装配结构

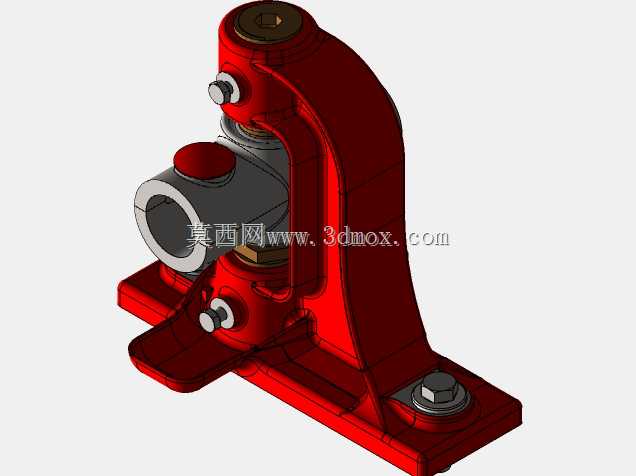

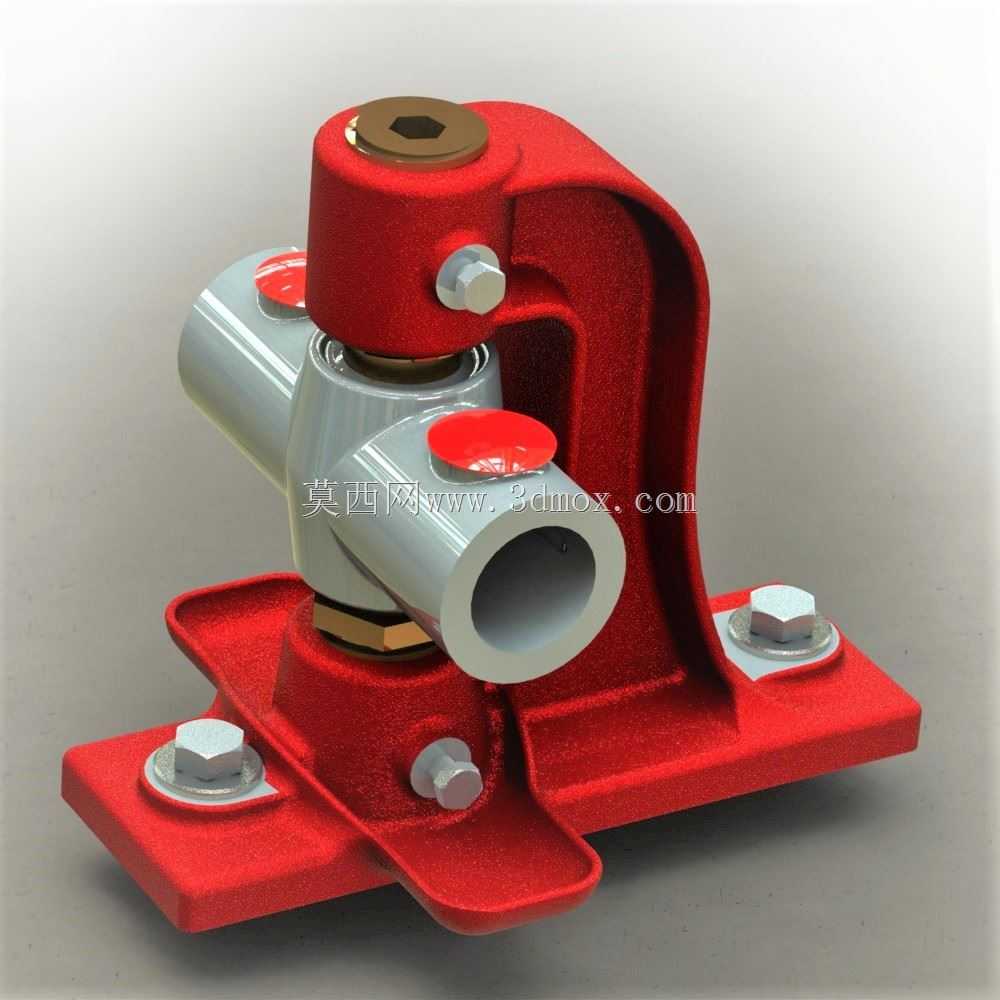

该结构属于小型传动系统的支撑类组件，核心作用是为穿装在其中的水平传动轴提供稳定的径向与轴向支撑，同时通过自身底座结构完成与设备安装基面的刚性连接，常见于轻工输送线、小型农用机具、台式加工设备的传动端布局中。从结构设计逻辑来看，整体采用C型开式弯板作为主承载框架，这种构型的优势在于传动轴可从侧向完成装配，无需从轴端整体穿入，大幅降低了后期维护更换轴承、调整轴系位置时的拆装工作量，尤其适合轴上已经预装齿轮、带轮等其他零件的装配场景。底座部分设计为带两个安装孔的平板结构，安装孔位置预留了六角螺栓的沉头放置空间，安装时可通过M10规格的六角螺栓将整个组件固定在设备的安装基板上，两个安装孔的中心距留有±0.5mm的位置调整余量，可抵消安装基面的少量加工误差，降低现场安装的对位难度。上部的轴承容纳腔采用分体式压紧结构，顶部设置带铜垫的压紧螺栓，可根据传动轴的实际运行工况调整轴承的预紧力，避免轴承间隙过大导致的轴系跳动，也能防止预紧力过大造成的轴承温升过快、磨损加剧问题；侧方设置的锁紧螺钉可在预紧力调整完成后锁定压紧块位置，防止设备运行过程中振动导致压紧螺栓松动。穿装轴的腔体为通孔设计，适配直径30mm的光轴安装，腔体内部可容纳带密封圈的深沟球轴承，两侧的红色端盖为密封压盖，可阻挡外界粉尘、切削液或者农作物碎屑进入轴承滚道，延长轴承的维护周期。整个组件的所有棱角位置均做了R2-R3的铸造圆角处理，既符合铸造工艺的脱模要求，避免应力集中导致的部件开裂，也能防止安装维护过程中尖锐棱角划伤操作人员。结构中所有连接紧固件均采用标准外六角件，无需特殊工具即可完成拆装，适配绝大多数工业现场的维护条件。
