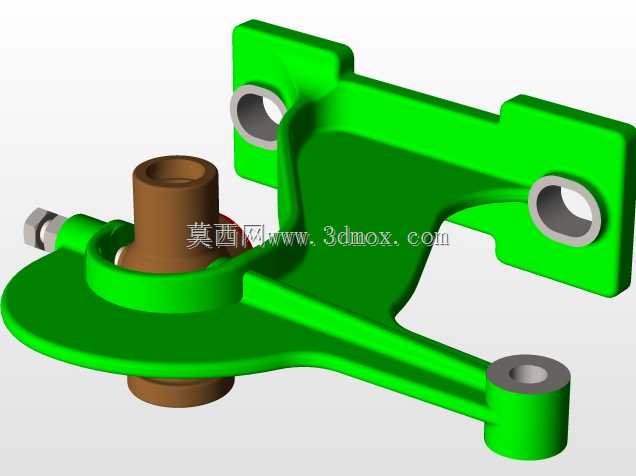

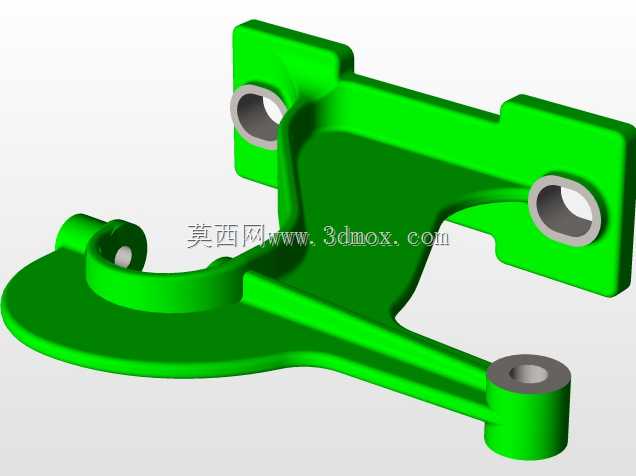

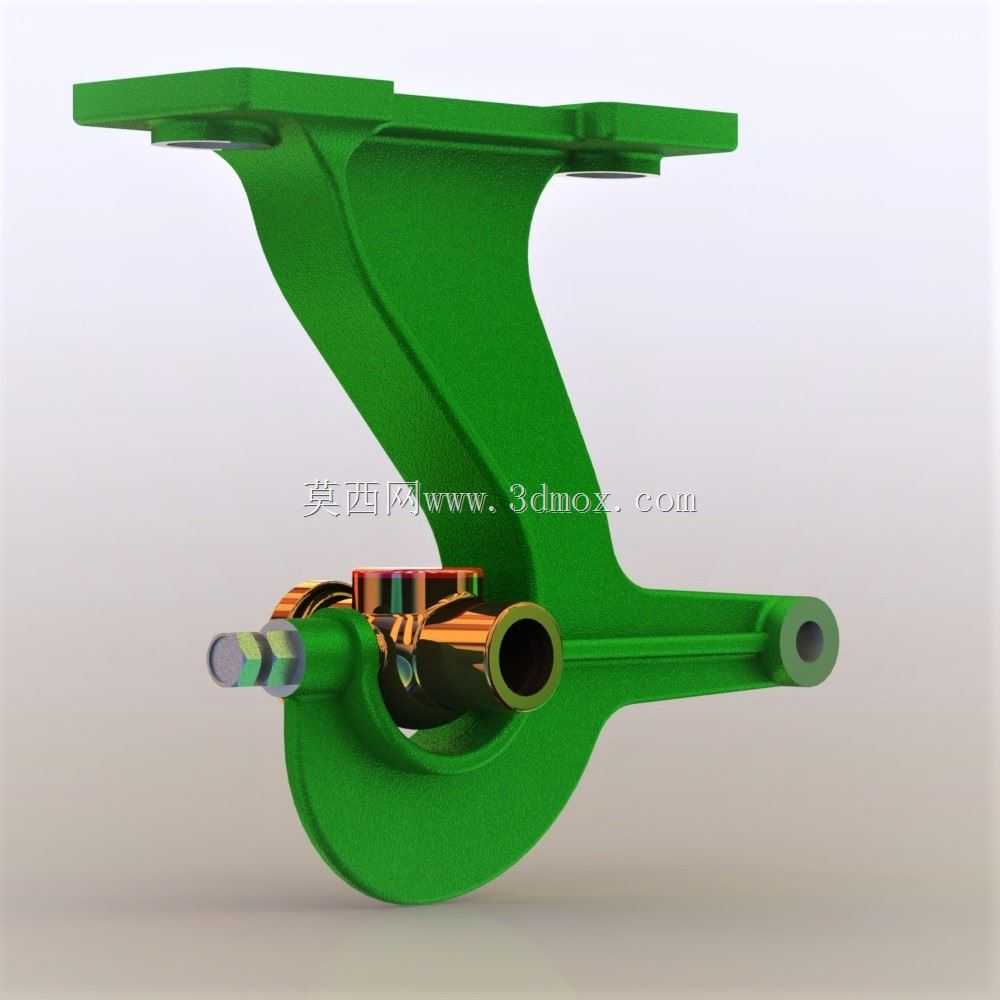

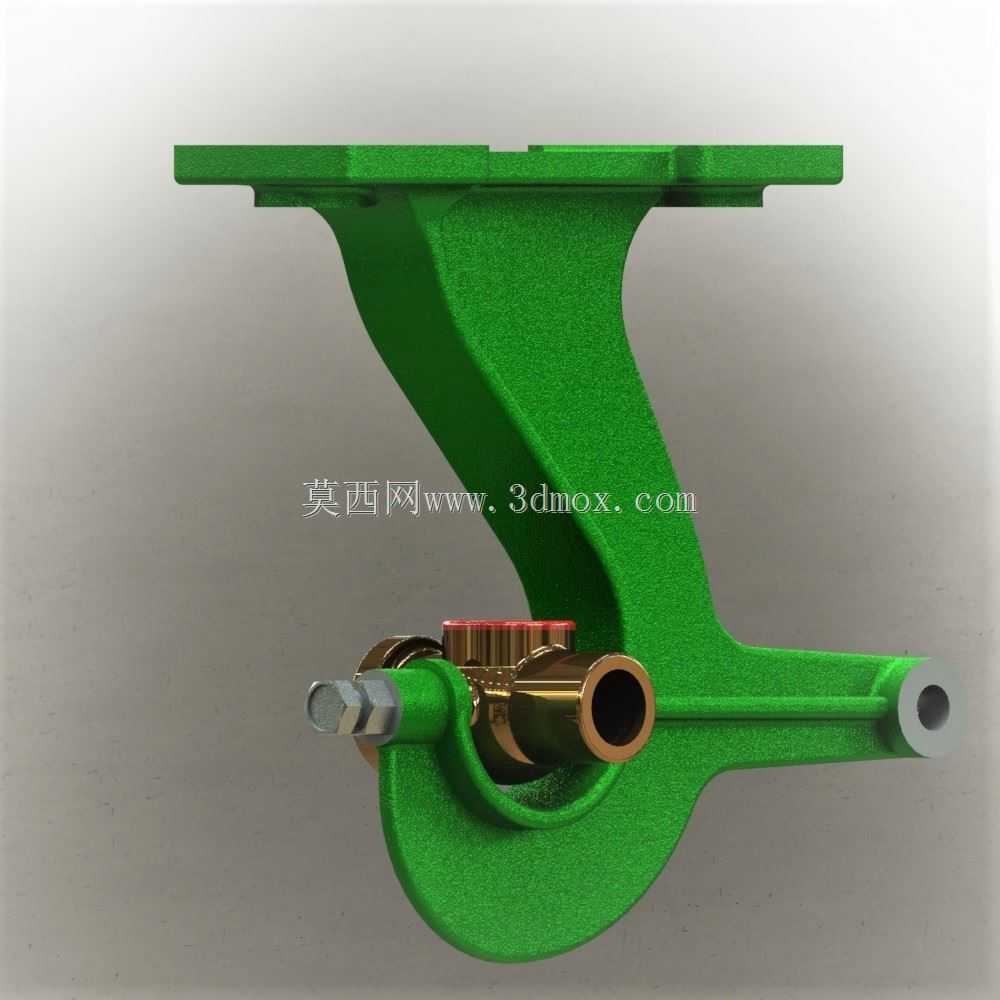

该承力支撑构件多用于控制台类设备的传动衔接部位,核心作用是为转轴类部件提供稳定的安装基准,同时承担设备运行过程中产生的径向与轴向载荷,避免传动部件运行时出现偏移、晃动,保障整套传动链路的运转同轴度。从结构设计来看,构件上部采用平直安装法兰面,法兰上预留对应安装孔位,可直接通过紧固件与设备的主体机架台面贴合固定,安装面做了平整化处理,能保证装配后与机架的贴合度,减少装配应力集中。主体支撑臂采用流线型变截面结构,从上部安装法兰向下逐步过渡到下部的轴承安装腔体,这种变截面设计既可以在承力薄弱区域预留足够的结构强度,又能在非核心受力区域削减不必要的材料冗余,兼顾结构刚性与整体自重控制。下部的轴承安装腔体为同轴贯通结构,可适配对应直径的转轴穿过,腔体内部预留轴承安装位,能够容纳标准轴承组件实现转轴的转动支撑,腔体侧方延伸出的同轴定位凸台,可与相邻传动部件的定位止口配合,保证装配时的同轴度精度。构件整体的安装边界清晰,上部法兰的安装孔位间距、下部轴承腔体的中心高度都经过精准校核,35毫米的核心安装尺寸可直接适配对应规格的控制台传动模块,装配时无需额外做结构改制,可直接替换同规格的原有支撑构件。在实际应用场景中,这类支撑构件常出现在需要稳定转轴支撑的控制台设备内部,比如设备的操作传动连杆、调节转轴的支撑部位,日常运行中需要承受操作过程中产生的交变载荷,因此结构在转角位置都做了圆弧过渡处理,避免应力集中导致的结构疲劳损坏,支撑臂的曲面结构也能在设备运行产生振动时分散应力传导路径,提升构件的长期使用稳定性。构件侧方的轴孔结构可用于安装定位销或者辅助紧固件,进一步强化与相邻部件的连接可靠性,防止长期运行后连接部位出现松脱。
- 上一篇:蜗轮蜗杆式手动起重吊具结构设计
- 下一篇:带座剖分式滚动轴承轴系装配结构
- 全部评论(0)
- 模板大小: 3.24 MB
- 售价:5金币
- 下载次数: 29
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
