双按钮快接式管线导通分流结构件

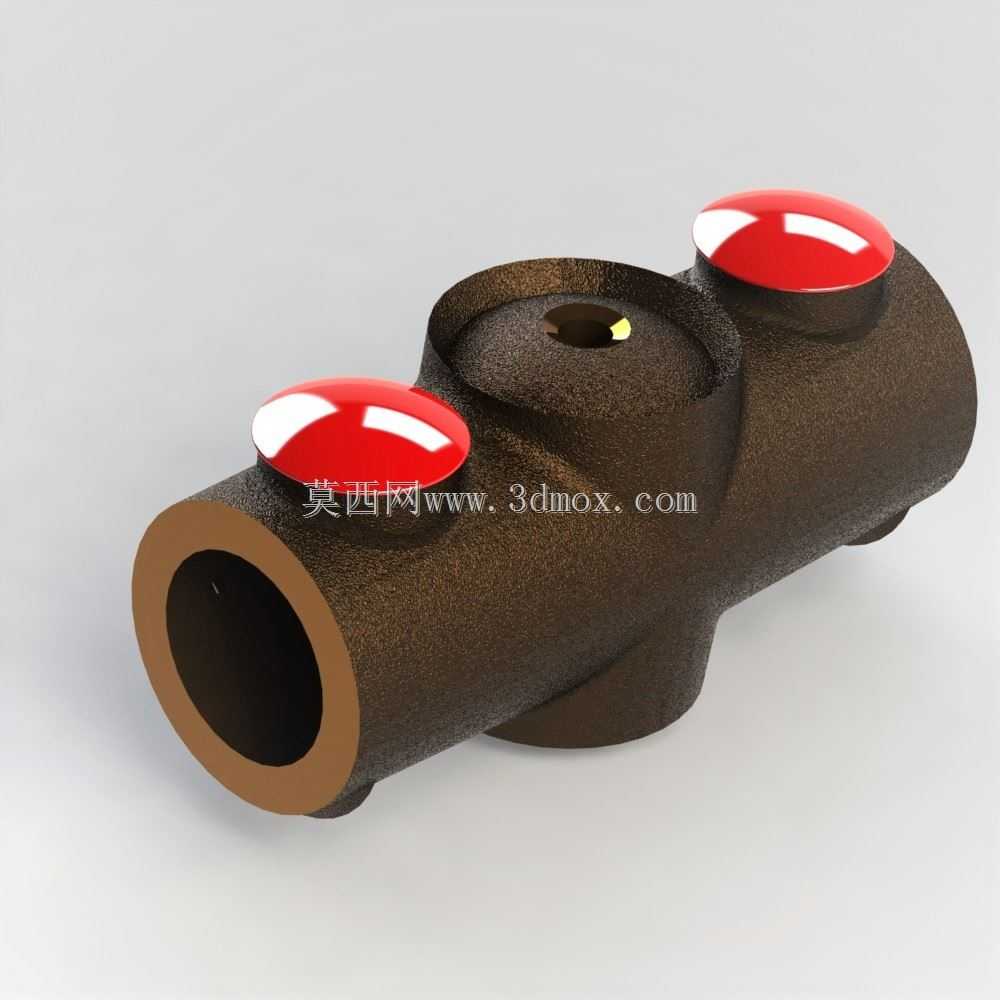

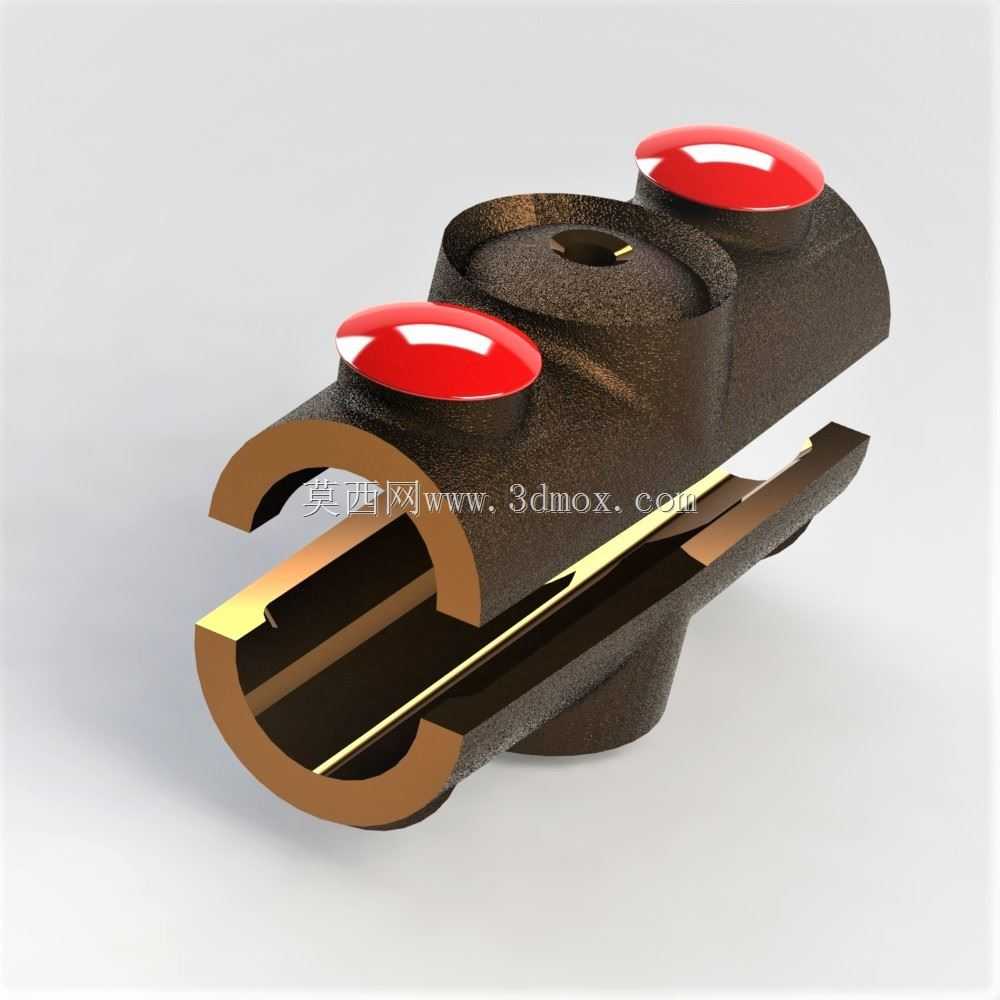

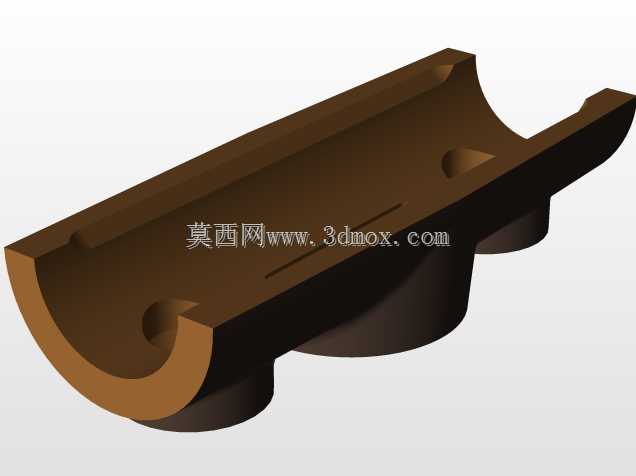

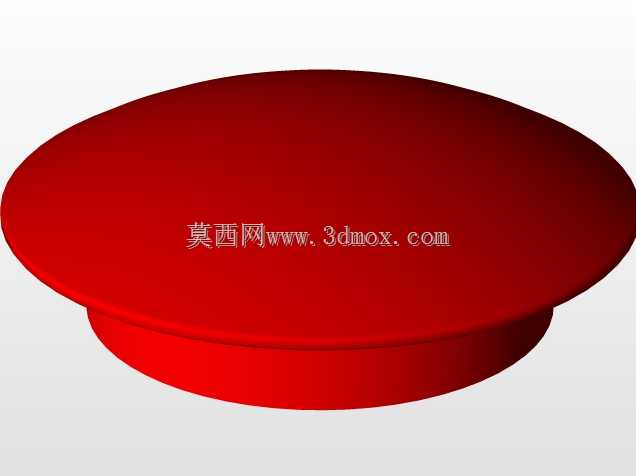

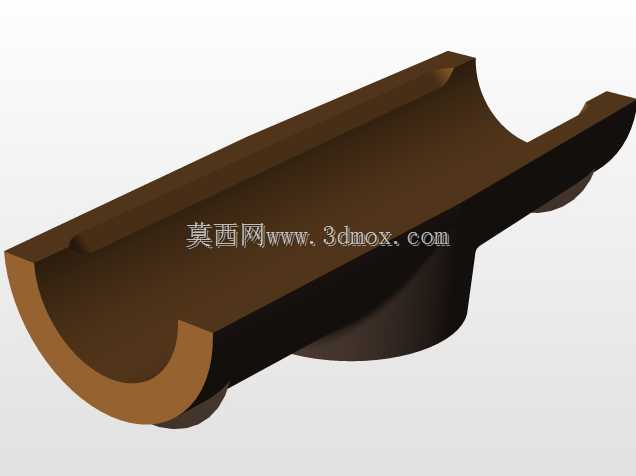

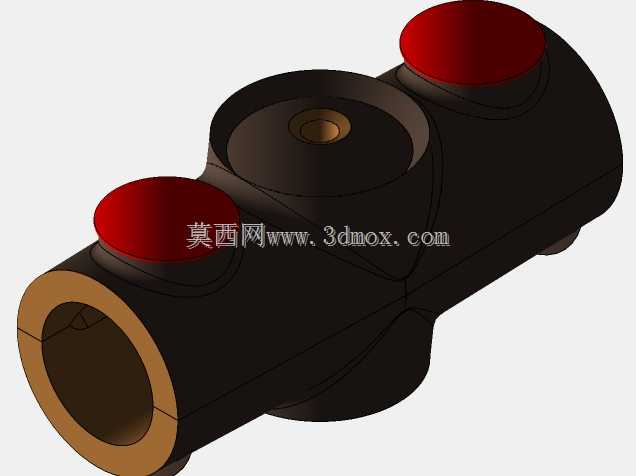

该结构件主要应用于低压流体输送管路的快速接驳场景，常见于小型气动回路、低压供水支管、实验台流体管路的临时改接与点位增设环节，无需额外工具即可完成管路的对接与拆卸，能大幅缩短现场管路调整的作业时长。从实际使用逻辑来看，构件主体采用C型开口的抱合式结构设计，内部预留的贯通腔道可匹配对应外径的硬质管路，腔道内壁设置的两道平行卡合棱边，在管路插入后可嵌入管路外壁的预设环槽内，避免管路受流体压力冲击出现滑脱问题；顶部两个带红色按压帽的解锁按键，内部联动弹性卡爪结构，按下按键时卡爪向内收缩脱离管路环槽，即可直接拔出管路，松开按键后卡爪在弹性件作用下自动复位，保持锁止状态。设计阶段优先考虑了现场操作的便利性，两个按压按键对称布置在构件主体上部，操作时无需刻意对准按键位置，单手握持构件即可用拇指与食指同时按下两个按键完成解锁动作，适配戴劳保手套的操作场景，按键表面做了内凹弧面处理，按压时不易打滑。构件的安装边界需注意，主体下部的定位凸台需卡入安装基座的对应卡槽内，避免管路接驳后受侧向力出现构件偏转，贯通腔道的同轴度公差控制在0.1mm以内，保证管路插入后不会出现偏磨导致的密封失效问题；C型开口的宽度略小于适配管路的外径，在管路插入时开口处产生微量弹性形变，配合腔道内壁的密封胶层可实现无额外密封件的低压密封，减少了装配零件数量。外形上主体做了圆弧过渡处理，没有尖锐棱角，避免现场安装作业时划伤操作人员，外部的粗糙纹理面是为了增加握持摩擦力，在管路插拔时不易脱手。该结构件可同时实现单路输入双路输出的分流功能，也可作为直通接头使用，根据管路接驳需求灵活调整，适配的管路材质包含尼龙管、PVC硬管、薄壁金属管等多种常见工业管路材质，在轻工生产线、实验室流体系统、小型农机管路改造等场景都有广泛的适配空间，设计时充分考虑了不同工况下的通用性，没有设置专属适配结构，可在多数低压流体输送场景下替代传统的螺纹式快接接头，降低管路改造的零件备货种类。
