带座剖分式滚动轴承轴系装配结构

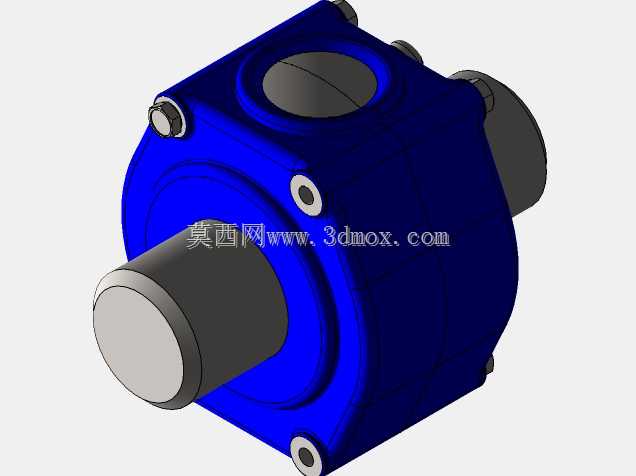

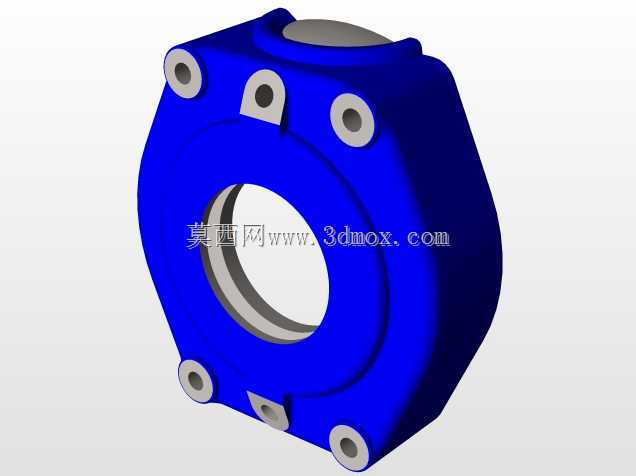

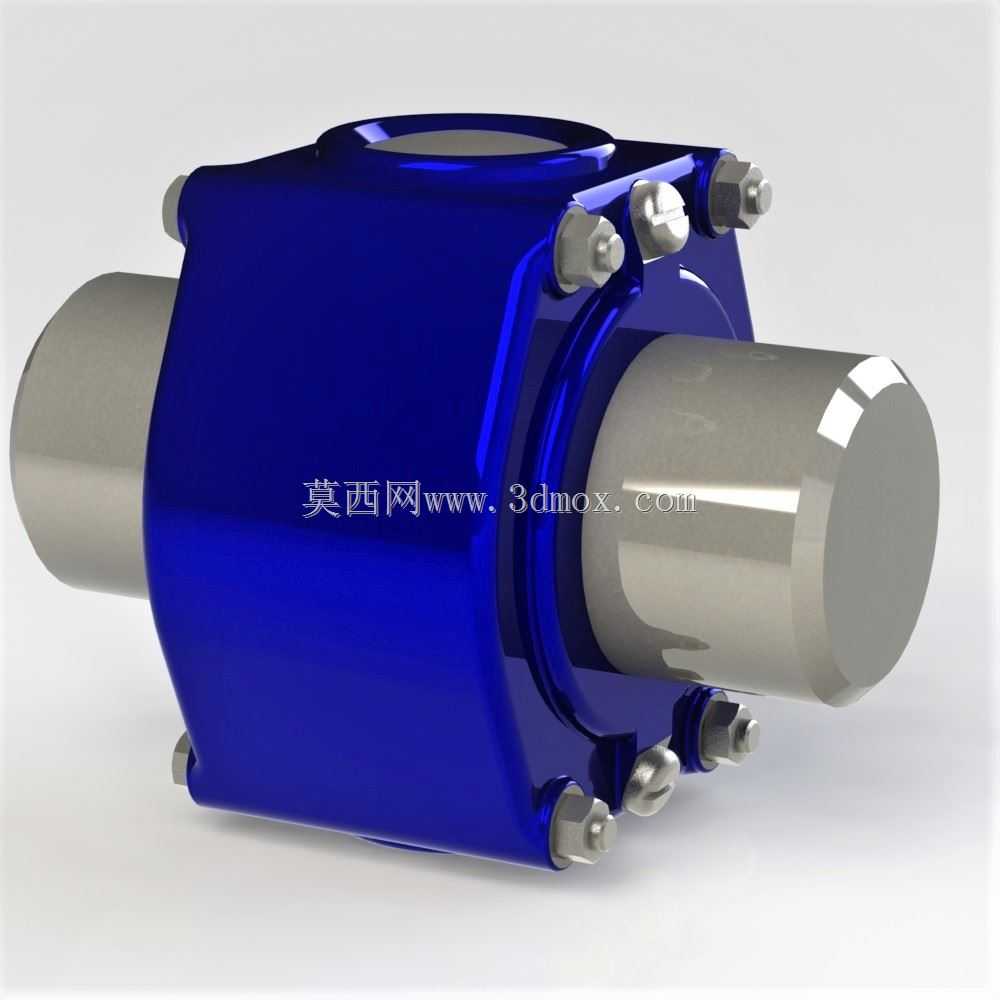

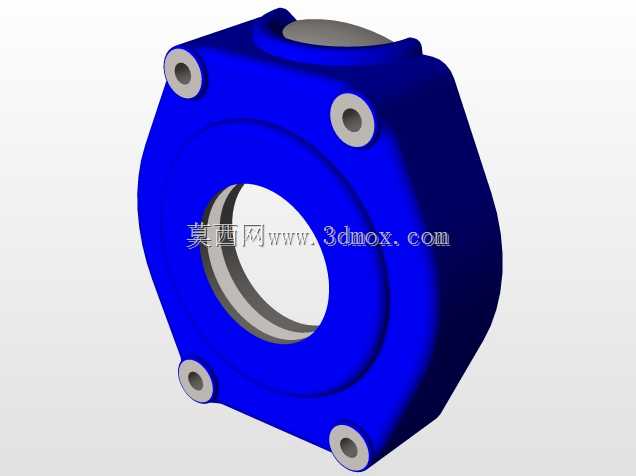

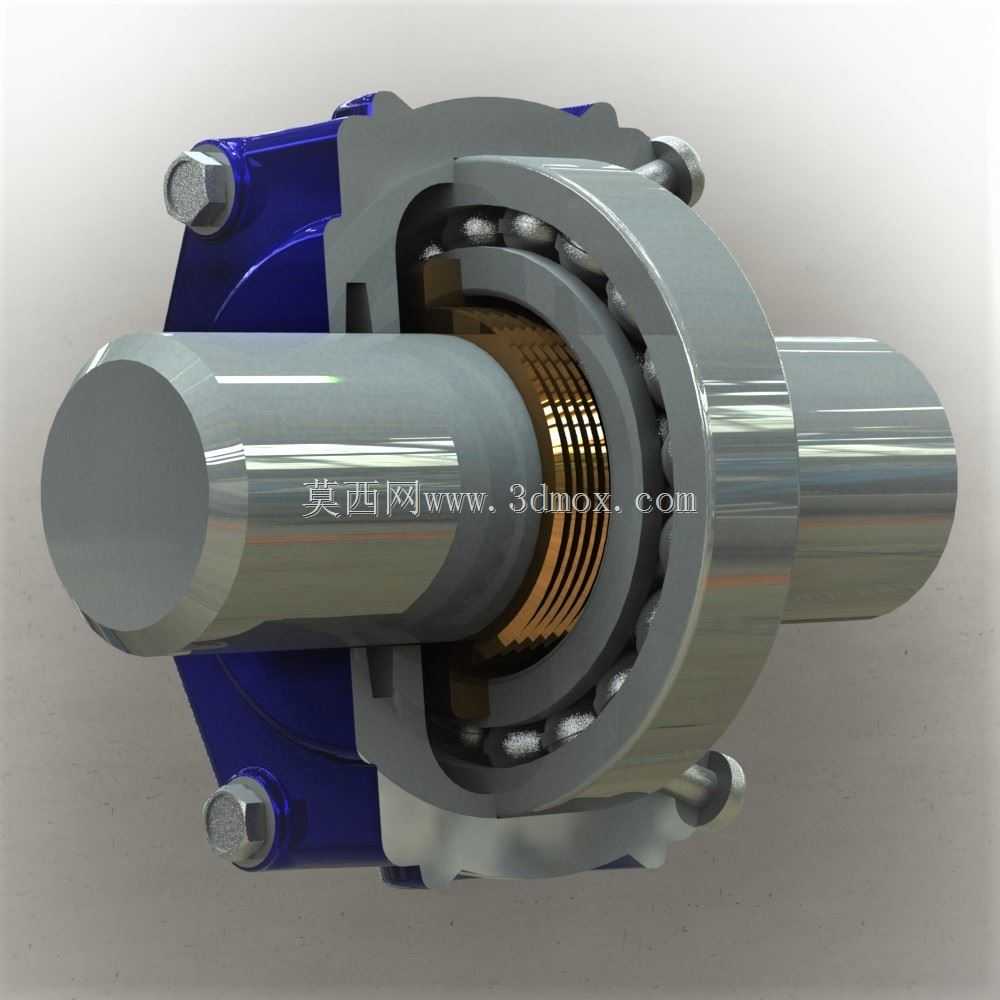

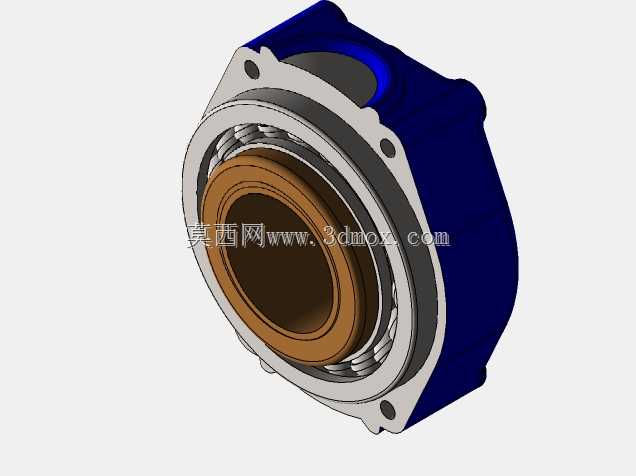

该轴系支撑结构核心采用深沟球滚动轴承作为旋转承载元件，配套剖分式铸铁轴承座完成轴系的径向与少量轴向载荷承载，常见于中小型输送设备、轻工机械传动端、农用机械动力输出轴的支撑点位，也可适配小型减速机输入输出轴的辅助支撑场景，核心作用是约束旋转轴的径向跳动范围，降低轴系转动过程中的摩擦阻力，保障传动部件的回转精度处于设计允许区间内。从结构设计逻辑来看，轴承座采用上下剖分的结构形式，上下座体通过内六角圆柱头螺栓完成锁紧固定，这种设计的优势在于轴系预装完成后可直接从径向完成轴承座的装配与拆卸，无需提前将轴承热装到轴上再穿入整体式座孔，大幅降低了现场设备维护的拆装难度，尤其适合长轴多支撑点位的装配场景，避免了长轴穿装过程中刮伤轴承座配合面的问题。轴承内置的钢制滚珠沿内外圈滚道均匀排布，保持架将滚动体等距分隔，避免滚动体之间直接接触产生额外摩擦磨损，轴承内圈与转轴采用过盈配合传递扭矩，外圈与轴承座孔采用过渡配合，既保障了配合的定心精度，也预留了少量热胀冷缩的位移余量，避免轴系温升后出现轴承卡滞的问题。从安装边界来看，轴承座底部设置有平整的安装基面，配套两个螺栓安装孔用于将整个支撑单元固定到设备的安装机架上，安装时需要保证基面与机架接触面的平面度误差不超过0.05mm，避免座体安装后产生形变挤压轴承外圈导致转动卡滞；转轴穿过轴承内圈的轴段需要设置轴肩定位，轴肩高度需低于轴承内圈的倒角高度，避免装配时轴肩顶住轴承保持架影响滚动体正常运转，轴承外侧可根据使用场景加装密封圈或挡圈，阻挡外界粉尘、切削液进入轴承滚道内部，延长润滑脂的使用寿命。整个结构的尺寸设计遵循通用滚动轴承的安装规范，座体的中心高、安装孔距均匹配对应型号轴承的标准安装尺寸，选型时可直接根据轴径、额定载荷、转速参数匹配对应规格，无需额外定制非标座体，能够有效缩短设备的设计与生产周期。
