可调节轴类支撑定位工装结构

项目分类:通用五金配件 发布时间:2021-10-12 ID:313191
  • 可调节轴类支撑定位工装结构
  • 可调节轴类支撑定位工装结构
  • 可调节轴类支撑定位工装结构
  • 可调节轴类支撑定位工装结构
  • 可调节轴类支撑定位工装结构

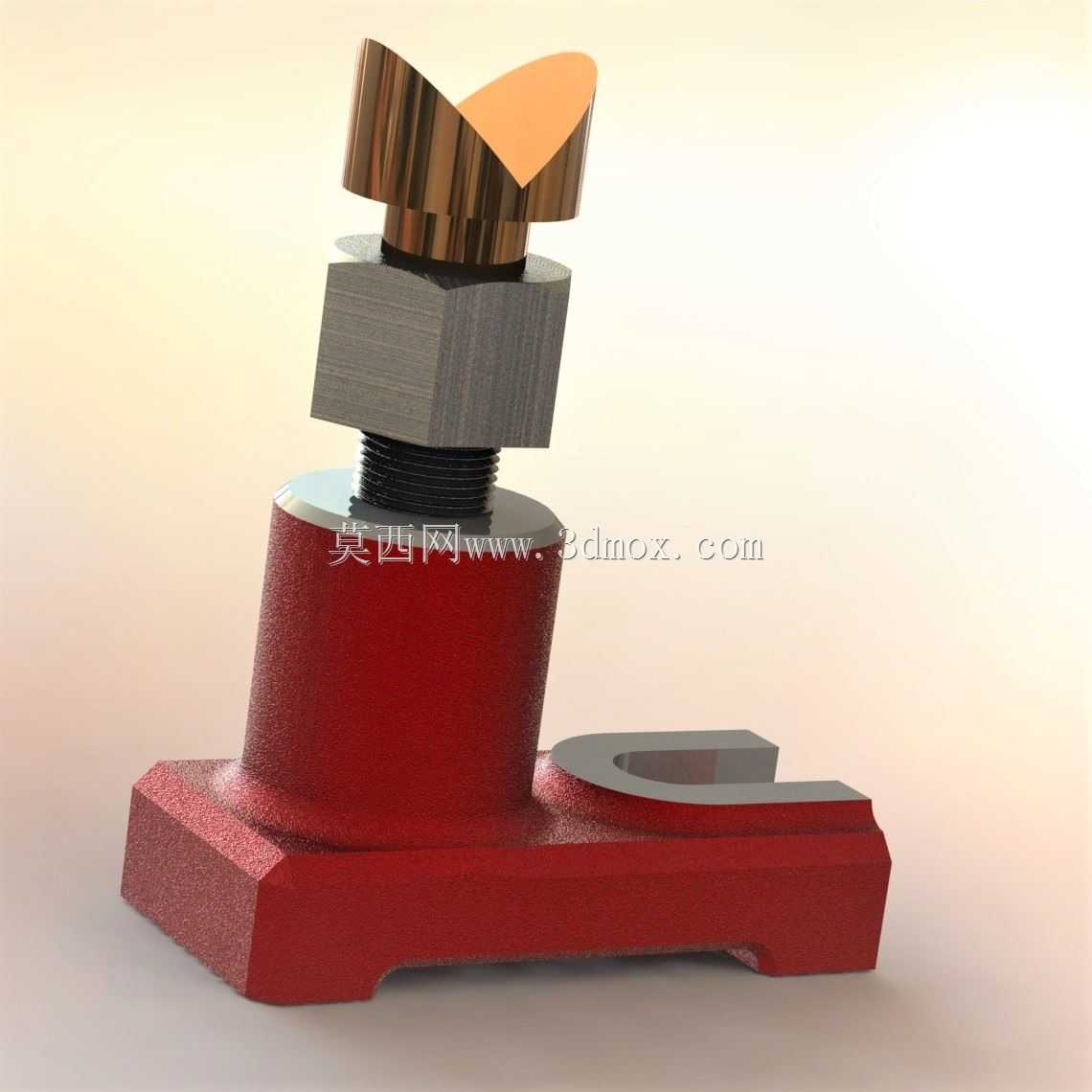

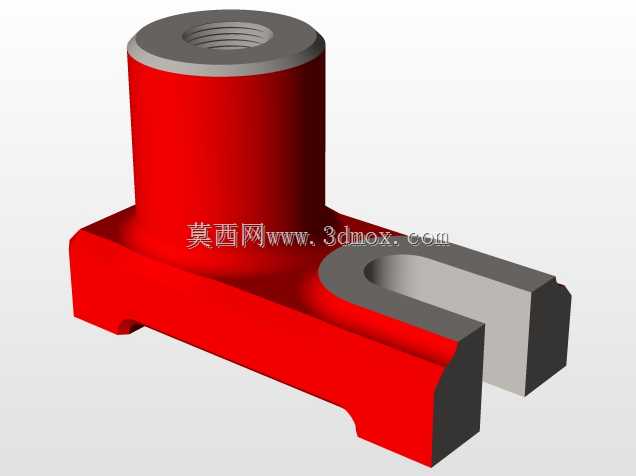

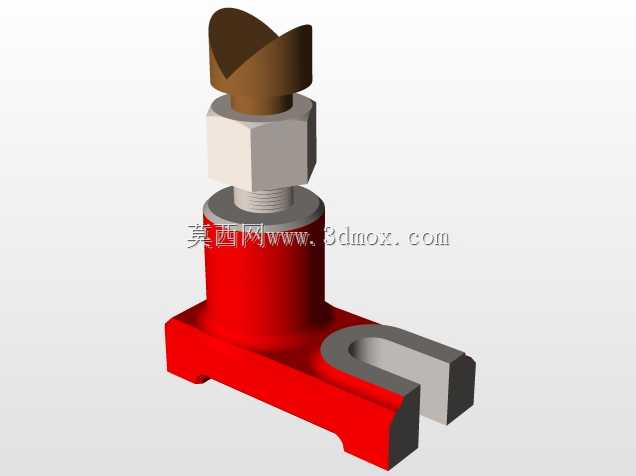

  这类可调轴支撑结构,多应用在中小批量机加工工位、非标自动化线体的工件临时定位环节,也常见于工装检具的辅助支撑模块,用来抵消长轴类工件装夹时的自重挠度,或是在多工序流转中给轴类零件提供稳定的侧向、竖向支撑,避免工件在加工、检测过程中出现位移变形。从结构设计逻辑来看,底部的一体式铸造型基座做了加宽的安装底面,两个下沉的安装槽位适配不同孔距的工作台安装需求,不需要额外加工转接板就能直接固定在T型槽工作台或者型材架上,基座侧面延伸出的弧形定位托,是用来快速对齐轴类工件的径向位置,初装时不用反复打表找正,能把工件快速放到预设的支撑高度范围内。中间的螺纹调节副是整个结构的核心功能段,梯形螺纹的选型兼顾了调节精度和承载能力,配合六角锁紧螺母,

  在调整到目标支撑高度后可以直接锁死,避免设备运行过程中受振动出现支撑高度偏移,顶部的V型支撑头做了圆弧切角处理,和不同直径的轴类工件接触时都是线接触形式,不会因为工件外径公差出现支撑点虚接的情况,支撑头的表面做了硬化处理,长期和金属工件摩擦也不会出现凹陷磨损,能长期保持支撑精度。实际选型使用时,要注意基座的总长度不超过180mm,安装面的平面度要求控制在0.1mm以内,调节行程覆盖20mm到50mm的支撑高度范围,支撑头的V型开口适配直径10mm到35mm的光轴、丝杠类零件,安装时要保证支撑头的V型中心和工件的轴线重合,偏差超过0.2mm时会给工件带来额外的径向应力,反而会影响加工或者检测的精度。在装配线的返修工位,

  这类支撑还可以配合快压夹钳使用,不需要复杂的液压或者气动回路,纯机械结构的可靠性更高,在车间多尘、有切削液飞溅的环境下也不会出现卡滞故障,日常维护只需要定期给螺纹副涂抹润滑脂即可,没有易损件需要频繁更换。设计这类结构的时候,要重点考虑螺纹副的自锁性能,不能选用导程过大的螺纹,否则受冲击载荷容易出现回松,基座的壁厚要保证在承受最大150kg径向载荷时不会出现形变,底部的安装槽要做成长圆孔形式,给安装时的位置微调留出余量,避免因为工作台的安装孔位加工误差导致无法装配。
