手动螺旋式铜管切割工具结构设计

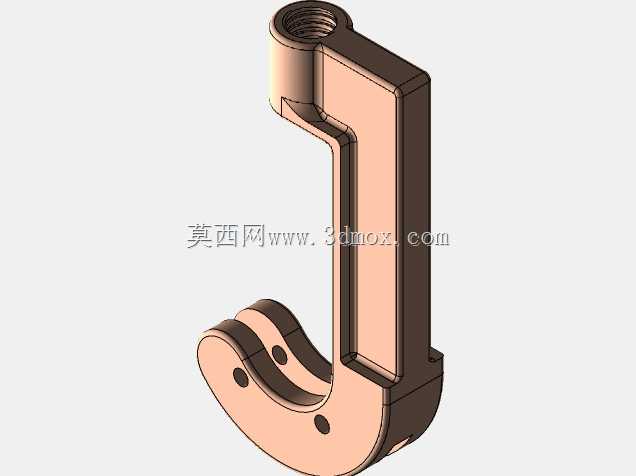

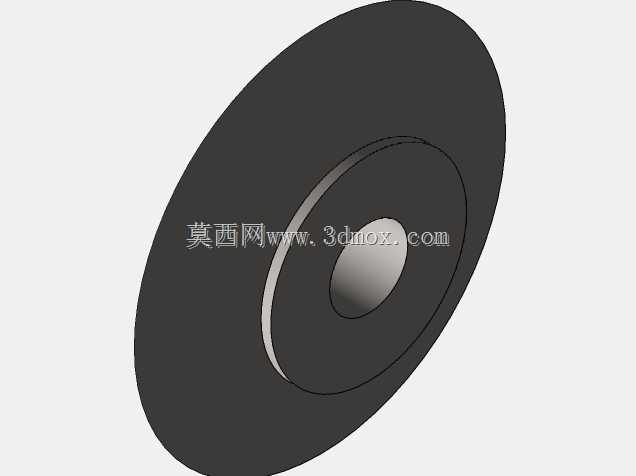

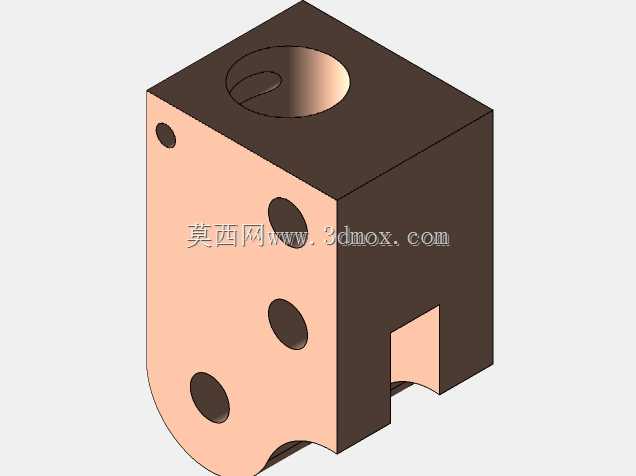

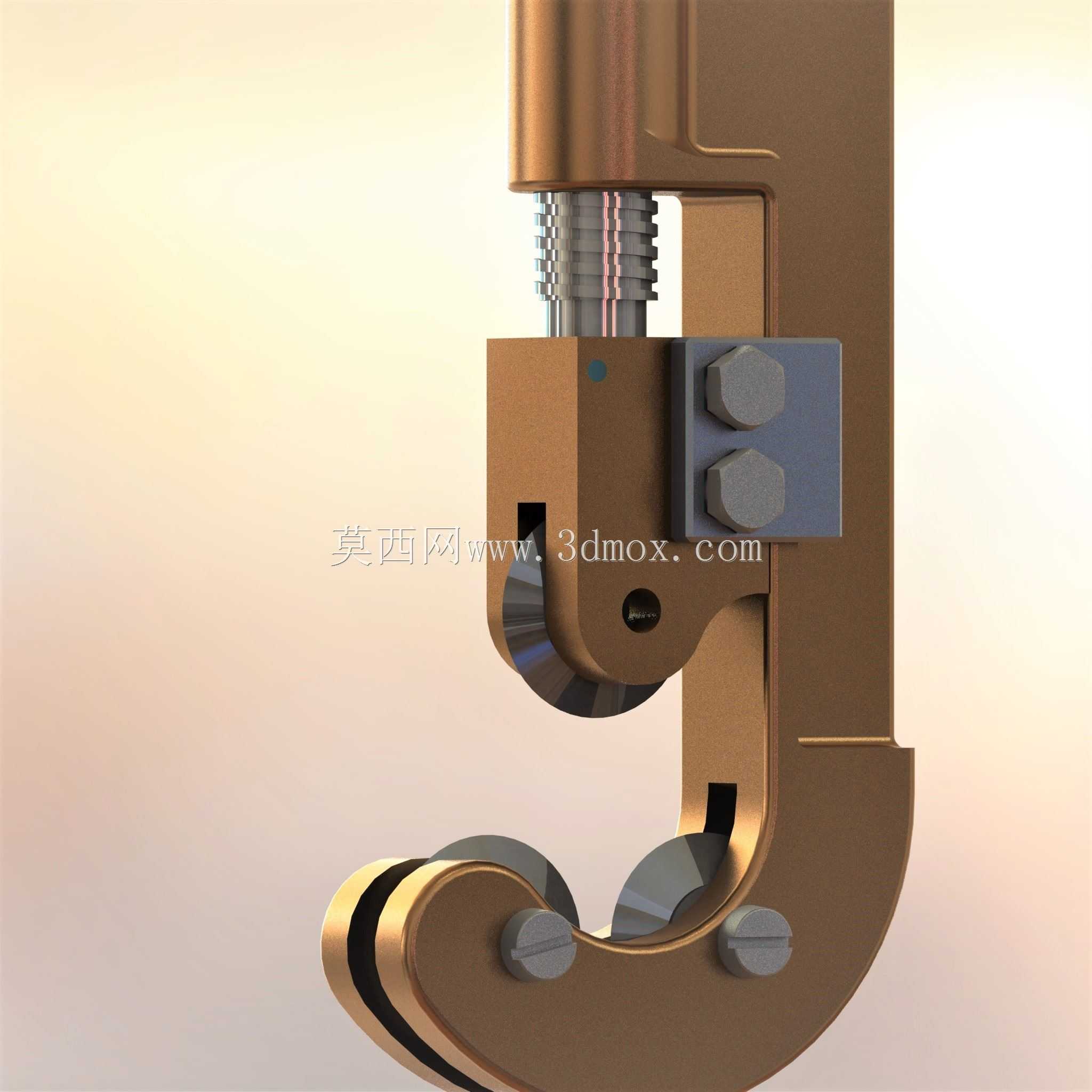

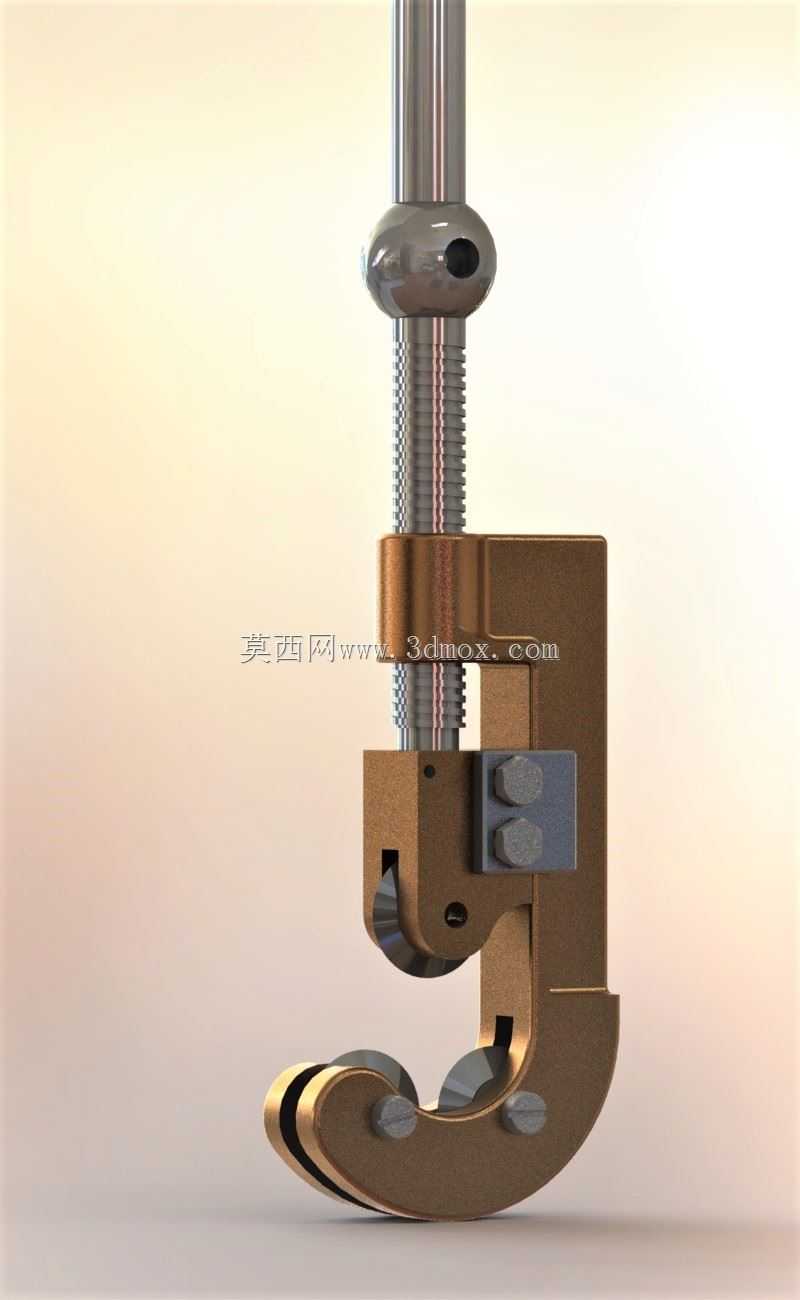

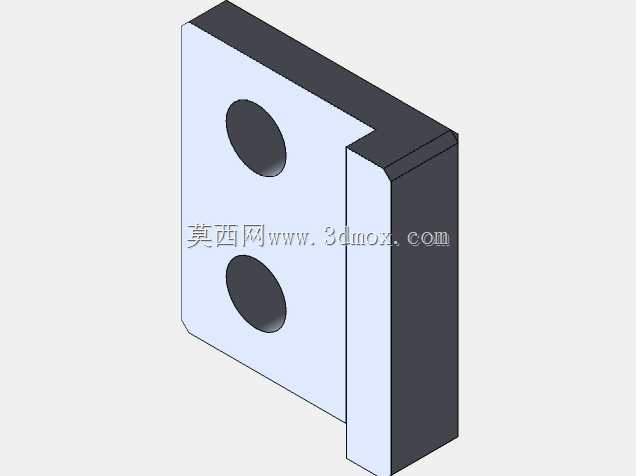

这款手动切管工具主要面向制冷管路安装、水电管线布设、小型金属管材裁切场景，在空调安装、卫浴维修、小型金属构件加工场景中，可替代传统钢锯完成薄壁金属管的规整裁切，避免锯切产生的管口变形、毛刺过多问题，尤其适配紫铜管、薄壁铝管、小口径薄壁钢管的裁切作业，作业时无需外接动力源，单人即可单手操作完成整圈裁切。整体采用C型开口钳体结构，开口尺寸覆盖常见小口径管材的外径范围，作业时可直接将待切管材卡入C型开口内，无需从管材端部套入，适配管路中途裁切的作业需求，解决了传统套入式切管器无法处理已铺设管路中段裁切的痛点。进给结构采用梯形螺纹传动设计，顶部的旋拧手柄带动螺杆推进，螺杆端部连接活动压块，压块上安装有两个导向滚轮，与钳体底部的两个支撑滚轮形成四点环抱定位，裁切刀片安装在钳体开口的中部位置，旋进螺杆时滚轮逐步将管材压紧，刀片逐步切入管壁，此时绕管材轴线转动整个工具，刀片即可沿圆周方向逐步切透管壁，整个裁切过程中滚轮始终贴合管材外壁，保证裁切轨迹与管材轴线垂直，避免切口歪斜。设计过程中重点考虑了操作力矩的平衡，梯形螺纹的导程选用适中参数，既保证旋进时的进给精度，避免单次进给量过大导致刀片崩损或管材变形，又不会因导程过小导致旋进圈数过多降低作业效率；刀片采用高速钢材质，刃口做了微小的负倒棱处理，提升裁切过程中的抗冲击性能，刀片通过沉头螺钉固定在钳体的安装槽内，磨损后可快速更换。钳体主体采用铜合金材质，兼顾结构强度与防锈性能，在潮湿的管路施工环境中不易锈蚀卡滞，所有滚轮的销轴均做了过盈配合处理，滚轮与销轴之间预留了微小间隙保证转动顺畅，同时避免作业过程中销轴脱出。整体结构的安装边界紧凑，C型开口的深度适配最大裁切管径的需求，整体长度控制在单手握持的舒适范围内，旋拧手柄的滚花表面做了防滑处理，带油作业时也不会出现打滑问题；钳体的边角位置均做了圆角钝化处理，避免施工过程中划伤操作人员。裁切过程中无需施加过大的轴向压力，依靠螺杆的机械增力即可让刀片稳定切入管壁，裁切后的管口端面平整，仅需简单去毛刺即可直接进行扩口、焊接等后续工序，相比锯切工艺能大幅减少管口修整的工作量，在狭小空间内作业时，仅需管材周围预留能容纳工具转动的环形空间即可完成操作，适配吊顶内、设备间隙等狭窄位置的管路裁切作业。
