BK15滚珠丝杠支撑固定座结构设计

项目分类:通用五金配件 发布时间:2021-10-16 ID:319954
  • BK15滚珠丝杠支撑固定座结构设计
  • BK15滚珠丝杠支撑固定座结构设计
  • BK15滚珠丝杠支撑固定座结构设计
  • BK15滚珠丝杠支撑固定座结构设计
  • BK15滚珠丝杠支撑固定座结构设计
  • BK15滚珠丝杠支撑固定座结构设计
  • BK15滚珠丝杠支撑固定座结构设计
  • BK15滚珠丝杠支撑固定座结构设计
  • BK15滚珠丝杠支撑固定座结构设计

  在自动化传动模组、数控滑台、小型精密机床的进给系统搭建中,丝杠端部的支撑固定件是直接影响传动精度、运行稳定性的核心基础零件,BK15规格的支撑座正是针对公称直径15mm的滚珠丝杠做固定端支撑设计的标准件,日常选型中常和BF15型支撑座配对使用,分别承担丝杠固定端与浮动端的支撑功能。从实际安装场景来看,这类支撑座多数应用在水平布置的直线传动单元中,也可适配垂直安装的丝杠传动结构,常见于桌面型点胶设备、小型雕铣机进给轴、3D打印设备Z轴传动、电子元器件分拣模组、锂电池叠片设备的进给工位,但凡需要将旋转运动转化为高精度直线运动的丝杠传动场景,都需要这类支撑件来约束丝杠的径向跳动与轴向窜动。

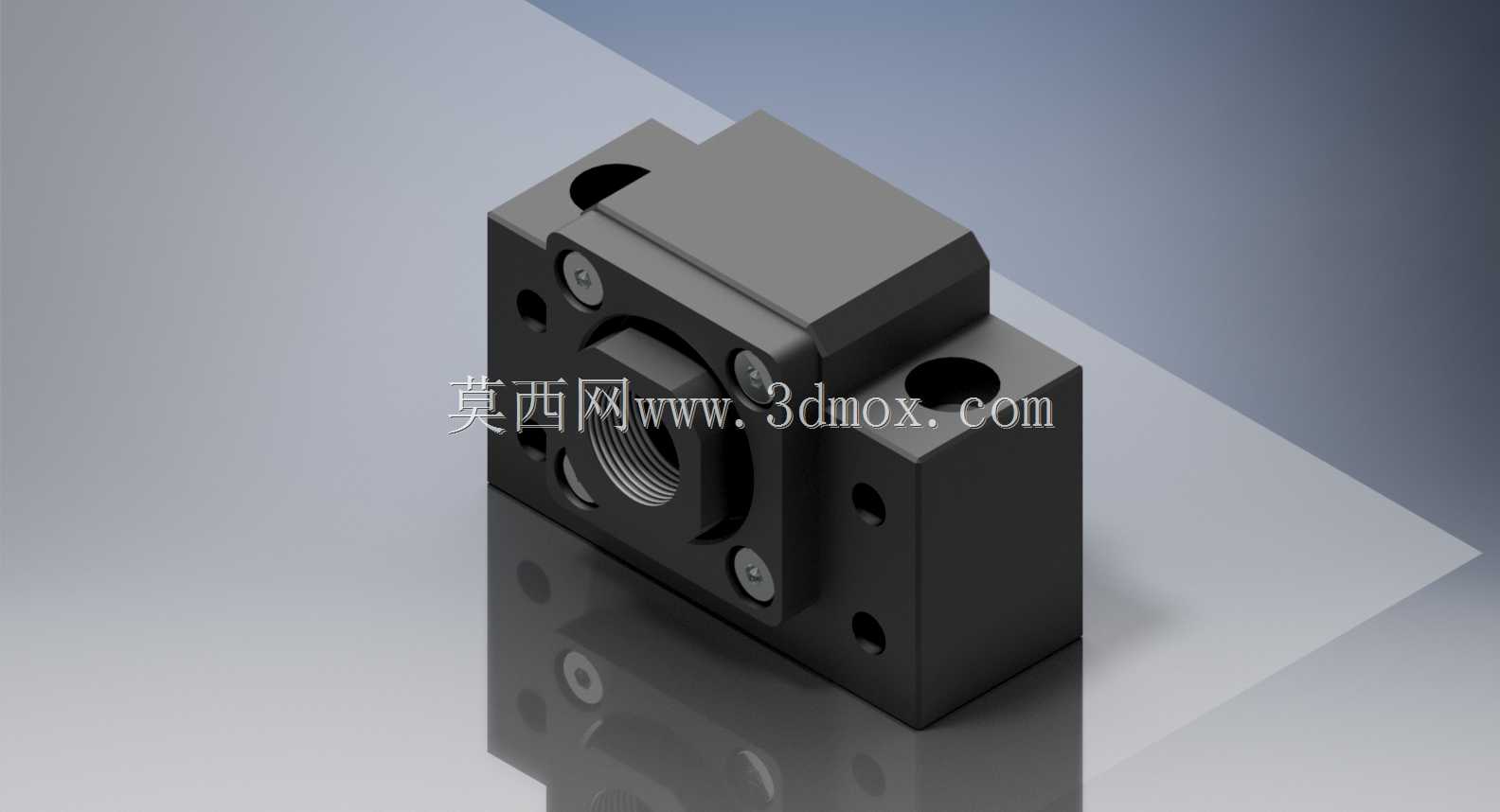

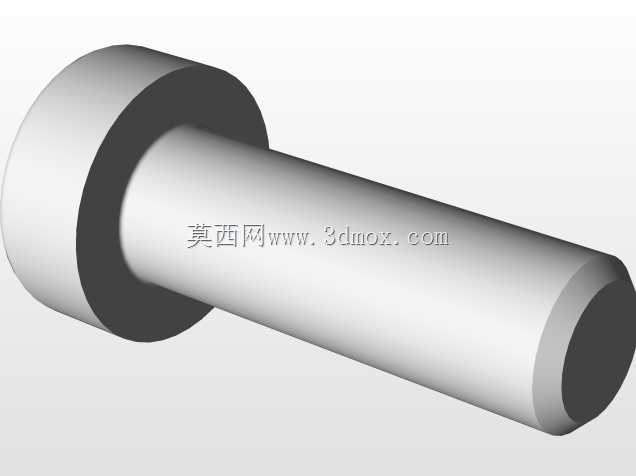

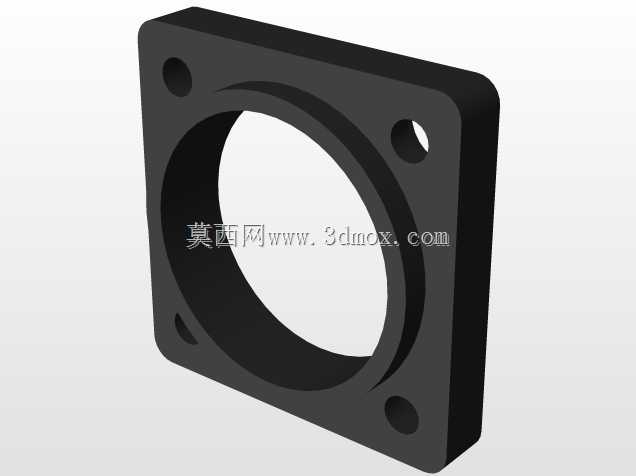

  从功能特性上看,这款BK15支撑座内部集成了适配角接触轴承的安装腔,出厂状态下已经完成了轴承预紧调整,不需要现场装配时反复调试轴承游隙,安装时只需要将支撑座通过底部的安装孔固定在设备安装基板上,再将丝杠轴端插入支撑座的中心孔,通过轴端锁紧螺母完成轴向固定即可,相比现场自行加工轴承座、选配轴承安装的方式,能大幅缩短装配调试周期,同时避免自行加工带来的同轴度误差、轴承预紧不当导致的运行发热、精度丢失问题。支撑座本体采用方形块状结构,四个角位置设计了沉头安装孔,安装时螺栓从支撑座上表面穿入,直接锁附在安装底板的螺纹孔上,这种安装方式的接触面积大,锁紧后支撑座的刚性更强,能承受丝杠传动过程中产生的轴向载荷与径向载荷,避免高速运行时支撑座出现位移或共振。

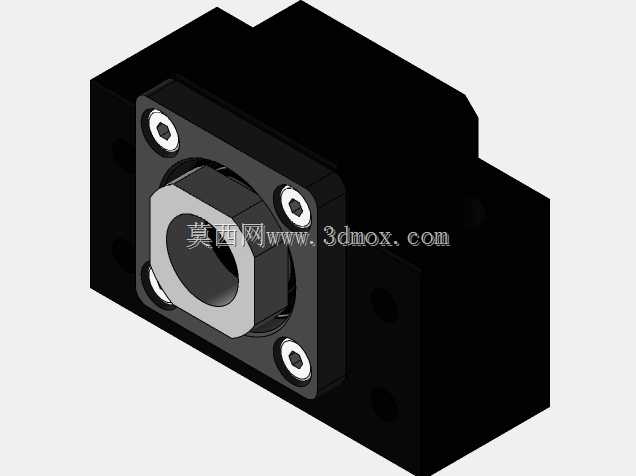

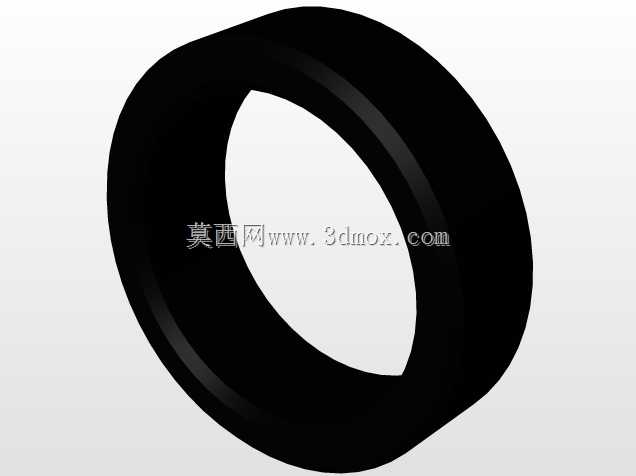

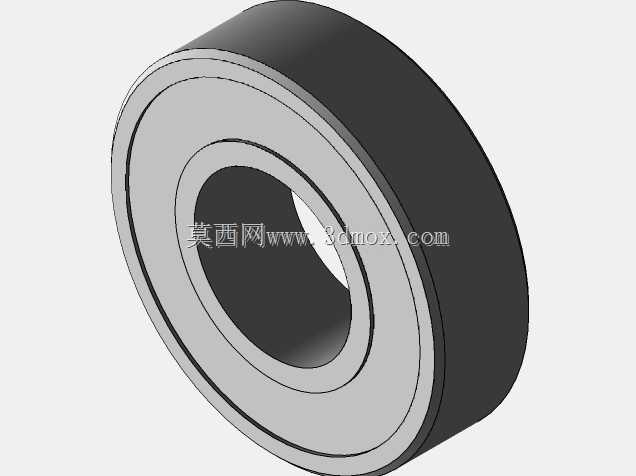

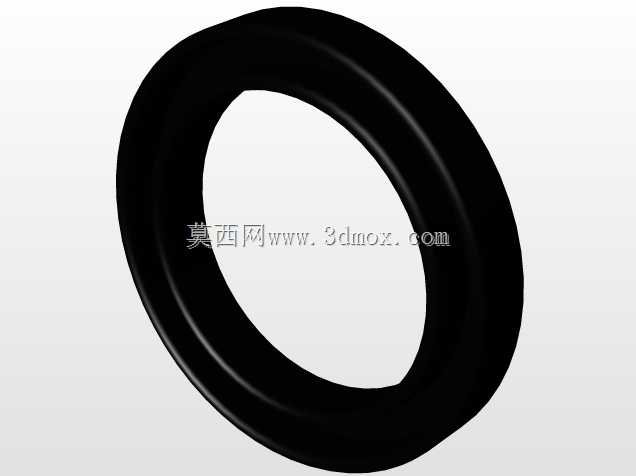

  设计思路上,这款支撑座优先保证了轴承安装位的同轴度与端面垂直度,中心轴承孔的轴线与支撑座安装底面的平行度、与安装端面的垂直度都按照精密传动的公差要求设计,确保丝杠安装后不会出现别劲、运行卡顿的问题。支撑座侧面设计的通孔是用于安装定位销或者穿入锁紧顶丝,在轴承装入腔体后可以通过侧面的紧固件限制轴承外圈的转动,避免长期运行后轴承外圈跟转出现磨损。中心位置的内螺纹结构是适配丝杠轴端的锁紧螺母,装配时锁紧螺母压合在轴承内圈端面上,将丝杠的轴向力均匀传递到轴承上,再通过轴承传递到支撑座本体,最终分散到设备安装基板上。

  从安装边界尺寸来看,这款支撑座的整体外形为方正块状,总高度与宽度适配15mm直径丝杠的载荷需求,不会占用过多的安装空间,四个安装孔的孔位间距符合行业通用的BK系列支撑座安装标准,可以直接替换同规格的其他品牌支撑座,不需要重新加工安装底板的孔位。中心安装孔的尺寸适配15mm丝杠对应的角接触轴承外径,轴端插入深度预留了足够的锁紧空间,不会出现轴端顶到支撑座腔体底部的问题。支撑座的边角位置做了小倒角处理,既避免装配时锐边划伤操作人员,也能减少安装时与周边其他零部件的干涉。在实际选型使用时,需要注意这款支撑座是固定端支撑,内部安装的是成对使用的角接触球轴承,可以同时承受径向载荷与双向轴向载荷,不要和仅能承受径向载荷的浮动端支撑座混用,否则会导致丝杠轴向窜动超差,直接影响传动定位精度。另外安装时要保证支撑座安装面的平面度,若安装底板存在翘曲,强行锁紧螺栓会导致支撑座本体变形,挤压内部轴承造成运行阻力增大、轴承提前失效的问题。在日常维护中,这类集成式支撑座内部的轴承已经预填了润滑脂,正常使用工况下不需要频繁补充润滑,只需要在设备定期保养时检查锁紧螺母是否松动、支撑座固定螺栓是否有松脱即可,相比分体式自制轴承座的维护成本更低。
