滚珠丝杠配套螺母安装固定座结构

项目分类:3D模型 发布时间:2021-10-16 ID:320161
  • 滚珠丝杠配套螺母安装固定座结构
  • 滚珠丝杠配套螺母安装固定座结构

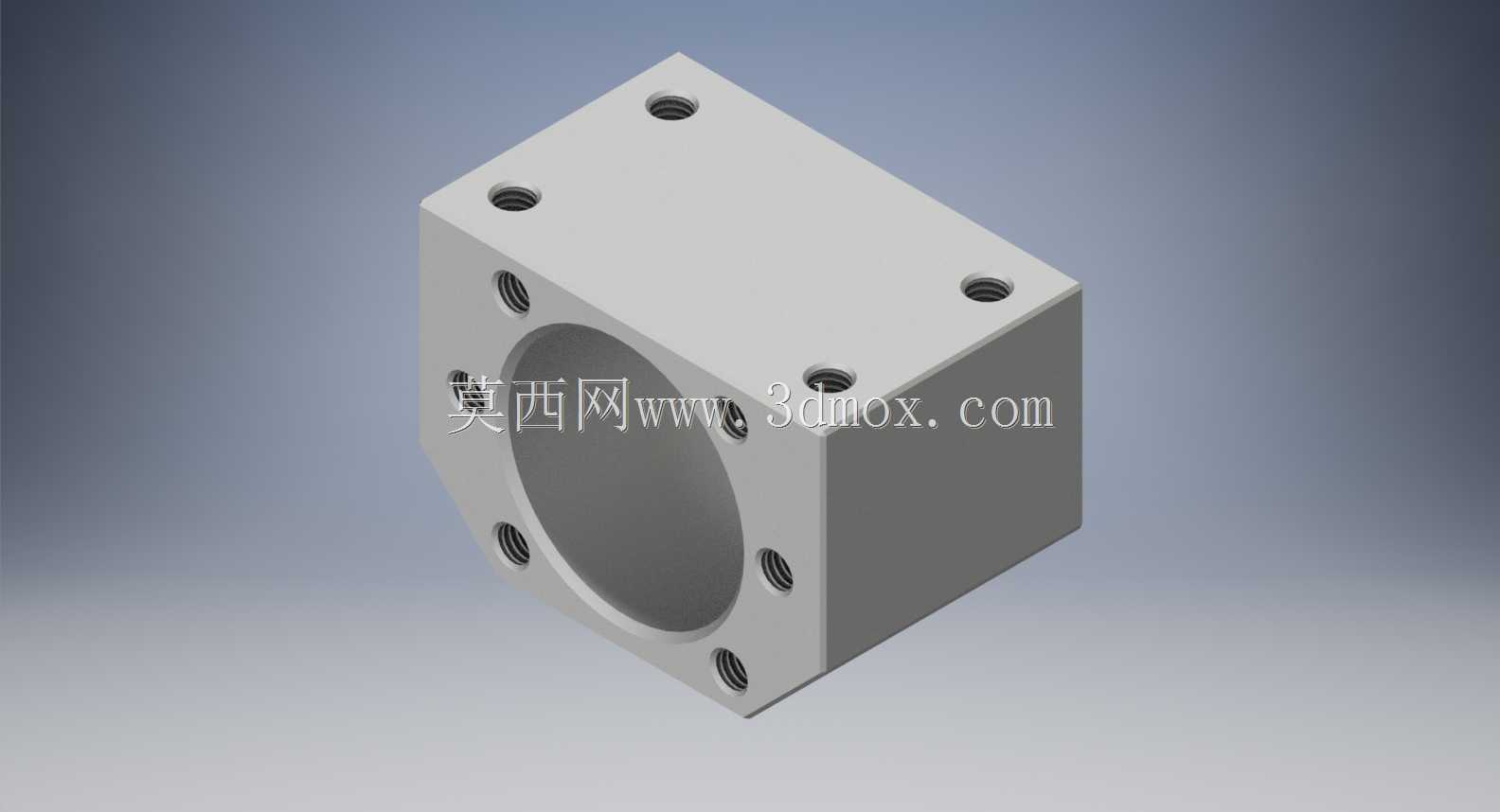

做非标设备结构设计的同行大多清楚,直线传动单元里滚珠丝杠副的安装刚性,直接决定整个进给轴的重复定位精度与运行寿命,而螺母座作为连接丝杠螺母与运动滑台的核心转接零件,其设计合理性往往是容易被新手忽略的细节。这款适配20规格滚珠丝杠的螺母固定座,主要面向SFU2005、DFU2005以及上银R20-05系列滚珠丝杠螺母配套使用,对应标准遵循DIN 69051也就是ISO 3408的滚珠丝杠安装尺寸规范,能直接匹配市面上绝大多数同规格的研磨级、轧制级滚珠丝杠螺母,不需要额外做安装孔位的二次适配加工。

从实际设备应用场景来看,这类螺母座广泛出现在数控车床的X/Z轴进给机构、桌面型数控雕刻机的三轴传动单元、自动化点胶设备的直线运动模组、3C产品检测设备的位移滑台、小型包装机械的送料进给机构中,但凡用到2005规格滚珠丝杠做直线驱动的场合,都能见到这类结构的身影。它的核心作用是给滚珠丝杠螺母提供刚性足够的安装基准,把丝杠的旋转运动精准转化为滑台的直线运动,同时抵消丝杠运转过程中产生的径向倾覆力矩,避免螺母因为受力不均出现偏磨,提前降低丝杠副的使用寿命。

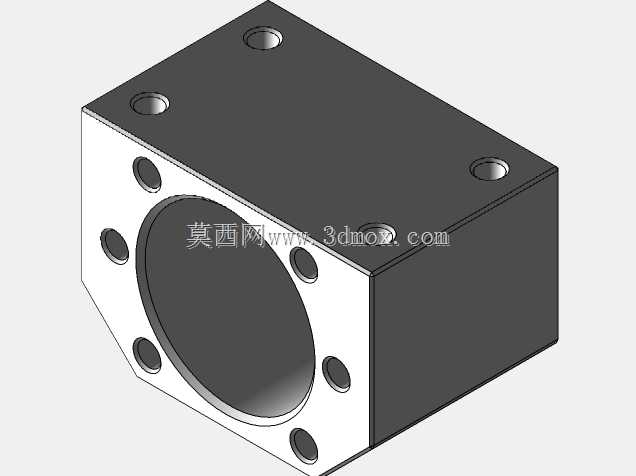

从结构设计思路来看,这款螺母座采用整体方块式的一体式结构,相比拼接式的螺母座,整体式结构的加工一致性更好,安装后的形位公差更容易保证。主体安装面采用大平面铣削加工,和滑台安装面贴合后能保证足够的接触刚度,不会因为长期往复受力出现连接松动。朝向丝杠螺母的端面,围绕中心安装孔均匀布置了6个螺纹安装孔,孔位完全匹配对应规格丝杠螺母的法兰安装孔,安装时只需要把螺母嵌入中心孔位,用内六角螺钉锁紧即可,不需要额外做定位调整,能大幅减少现场装配的调校时间。

零件本体的四个角位置设计了贯穿的沉头安装孔,用于将整个螺母座固定在运动滑台的安装面上,沉孔设计可以让锁紧螺栓的头部完全沉入零件本体内部,不会突出表面干涉其他周边部件的运动轨迹。中心的通孔直径做了适配性设计,刚好能容纳对应规格丝杠螺母的本体外径,装配时螺母可以直接嵌入孔内,孔壁和螺母外圆之间采用小间隙配合,既能保证装配时的顺畅度,又能给螺母提供足够的径向支撑,避免丝杠高速运转时螺母出现径向窜动。

从安装边界尺寸来看,这款螺母座的整体外形为规则长方体,长宽高尺寸适配20规格丝杠的安装空间需求,不会占用过多的滑台安装面积,对于安装空间紧凑的小型自动化设备非常友好。零件的所有棱边都做了小倒角处理,既可以去除加工产生的毛刺,避免装配时划伤操作人员,也能减少安装过程中因为棱边干涉导致的装配不到位问题。在实际选型使用时,需要注意核对所配丝杠螺母的法兰厚度,确保螺母嵌入后端面和安装面完全贴合,避免出现锁紧后螺母倾斜的问题;同时安装前要清理干净安装面的毛刺与加工残留的切屑,保证两个贴合面的平面度符合要求,锁紧固定螺栓时要采用对角分次锁紧的方式,避免因为锁紧力不均导致零件出现微小形变,影响丝杠的同轴度。

很多新手在设计这类螺母座的时候,容易犯的错误是把中心孔做的过大,或者安装孔位的位置度公差放的过松,导致装配后丝杠和直线导轨的平行度超差,最终出现设备运行卡顿、定位精度不准、丝杠异常磨损的问题。这款标准化的螺母座在设计时已经把这些形位公差做了严格的约束,中心安装孔和底面的垂直度、端面安装孔的位置度都按照精密传动零件的公差要求做了管控,直接选用的话可以省去大量的设计计算与公差校核时间,也能避免自行设计时容易出现的结构疏漏。另外在实际应用中,如果设备的运行负载较大、往复运动频率较高,还可以在螺母座和滑台之间增加定位销做二次定位,进一步提升连接的刚性,避免长期往复冲击下螺栓出现松动移位。
