BF15滚珠丝杠端部支撑固定座结构

在各类直线传动模组、数控进给轴的结构搭建中，丝杠端部的支撑组件是决定传动精度与运行寿命的核心零件之一，这款BF15规格的端部支架，正是针对公称直径15mm级别的滚珠丝杠做固定侧支撑设计的标准件，广泛适配小型数控滑台、桌面级加工设备、自动化点胶平台、3D打印运动轴、单轴机械手等需要精密直线进给的场景。从实际安装逻辑来看，该支架承担的核心作用是为滚珠丝杠的固定端提供径向与轴向的双向约束，抵消丝杠运转过程中产生的轴向窜动与径向跳动，避免丝杠因悬臂受力产生挠曲变形，保障丝杠副的传动同轴度，同时将丝杠运转产生的载荷平稳传递到设备安装基板上。

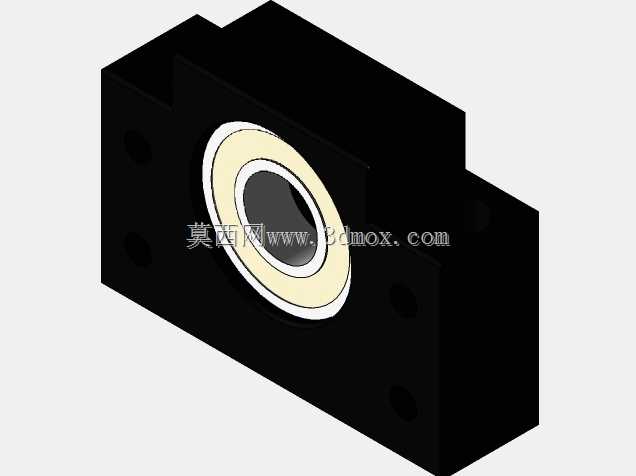

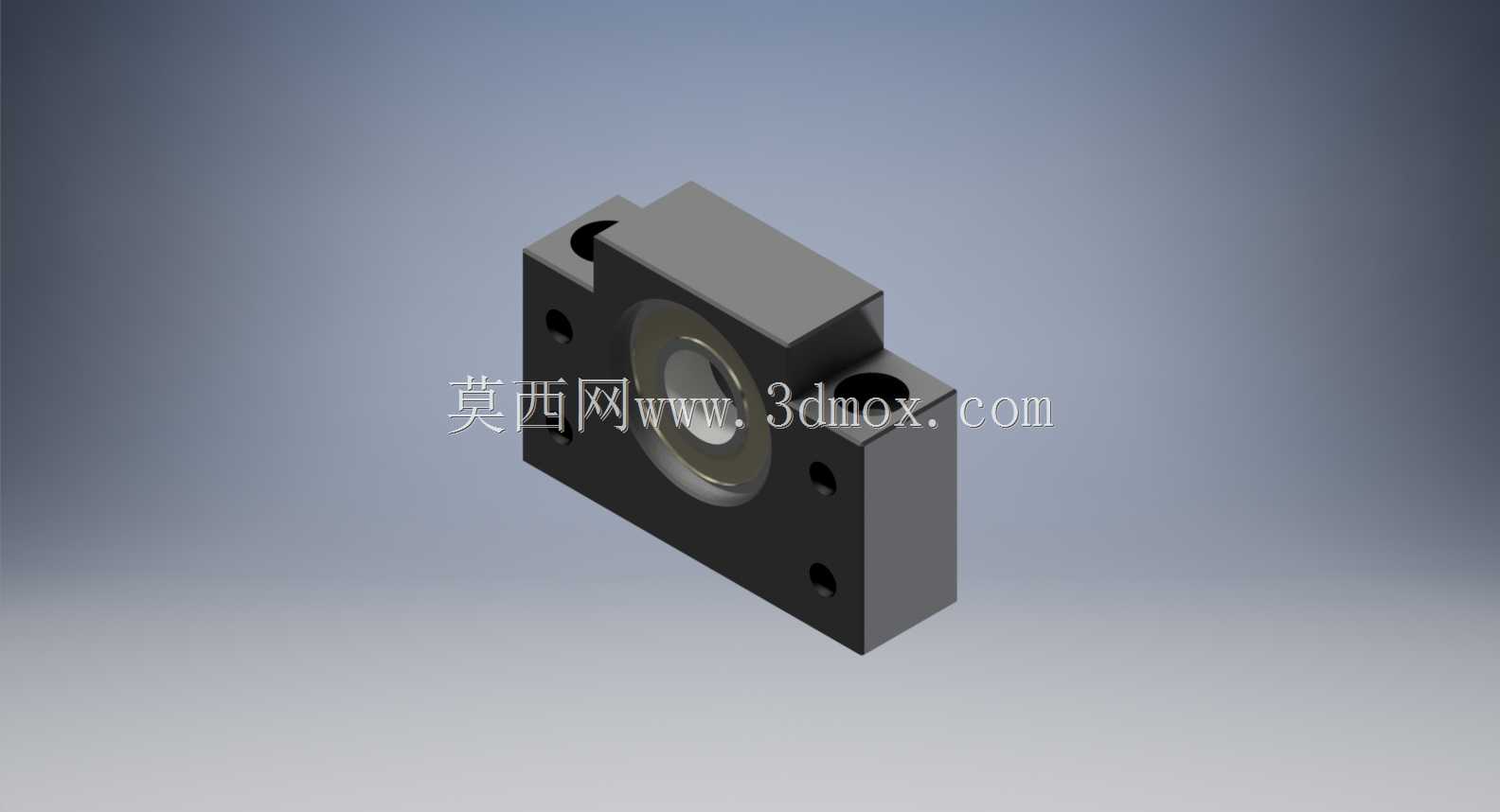

从结构设计思路出发，这款支架采用分体式组合结构，主体为方形安装基座，中心嵌入适配角接触轴承的安装腔，这类轴承配置可以同时承受径向载荷与双向轴向载荷，匹配固定侧支撑的受力需求——和浮动侧的支撑座不同，固定侧需要完全限制丝杠的轴向位移，因此轴承腔的公差设计采用基孔制配合，保证轴承外圈与基座、轴承内圈与丝杠轴颈的配合精度，避免运转过程中出现跑圈、松动的问题。基座两侧延伸出带安装孔的翼板，四个沉头安装孔呈对称分布，安装时可以直接通过内六角螺栓固定在设备的安装立板或端面上，孔位的中心距按照行业通用的BF15支撑座标准做适配，不需要额外做非标打孔，能直接替换同规格的市面标准件，降低设备改造成本。

从安装边界与尺寸适配来看，这款支架的整体外形为方块式结构，安装面的平面度要求控制在0.02mm以内，保证安装后轴承腔的轴线与丝杠安装轴线的平行度误差不超过0.01mm/100mm，避免丝杠安装别劲导致的运转卡顿、磨损加剧问题。中心轴承腔的内径适配7000系列角接触轴承，可匹配公称直径15mm的滚珠丝杠轴端，安装时需要注意丝杠轴肩与轴承内圈端面的贴合度，通过锁紧螺母将轴承内圈锁紧，消除轴承的轴向游隙，保障传动刚性。基座侧面的轴承腔端盖位置做了止口设计，既可以限制轴承外圈的轴向位移，也能起到密封作用，阻挡加工过程中产生的切屑、粉尘进入轴承腔内部，延长轴承的维护周期。

在实际设备选型过程中，这类支撑座的选型需要和丝杠的直径、额定动载荷做匹配，BF15规格对应的丝杠通常最大轴向载荷在5kN以内，适用于轻载高速的直线传动场景，比如小型自动化装配线的进给轴、视觉检测设备的移动平台，这类场景对传动的定位精度要求较高，通常重复定位精度要求在±0.02mm以内，支撑座的刚性直接影响整个进给系统的刚性，如果支撑座安装松动或者轴承游隙过大，会导致丝杠反向间隙增大，加工或装配过程中出现定位误差。建模过程中需要重点关注安装孔的位置度公差、轴承腔与安装面的垂直度公差，这些形位公差如果控制不到位，哪怕零件尺寸做对了，实际安装后也会出现丝杠运转不畅、噪音过大的问题。另外支架的材质通常采用45号钢做表面发黑处理，兼顾结构强度与防锈能力，嵌入的轴承为标准精密角接触轴承，不需要单独定制，后期维护更换也十分方便。在做设备结构布局时，需要预留出支架的安装空间，尤其是支架的厚度方向尺寸，要和丝杠的伸出轴长度做匹配，避免出现锁紧螺母与其他部件干涉的问题，同时安装面的背面要预留出扳手空间，方便拧紧安装螺栓与丝杠锁紧螺母。
