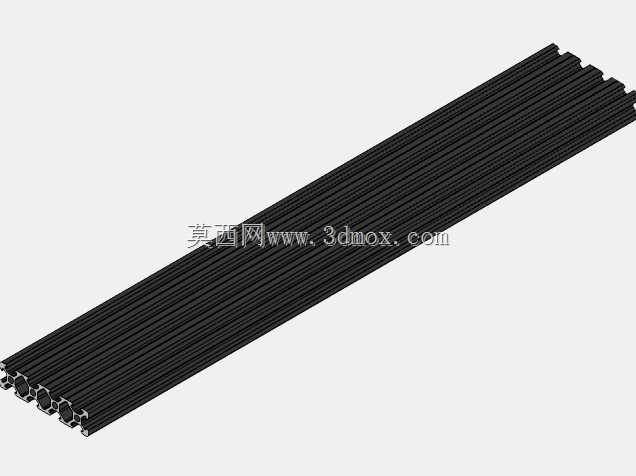

20x80规格V型槽工业铝型材结构

　　在非标自动化设备的框架搭建场景里，这类V型槽铝型材的应用覆盖了从轻型输送线侧边导轨、小型设备防护栏骨架到桌面级工装台支撑框架的多个细分领域，区别于普通平槽铝型材，V型槽的结构设计可以直接配合V型滚轮实现直线运动导向，不需要额外加装外置导轨，在轻载直线运动的工位布局里能大幅压缩安装空间，减少配套零件的采购与装配工作量。从截面设计逻辑来看，20mm的窄边尺寸适配空间局促的设备侧边安装需求，80mm的宽面方向能提供足够的抗弯截面模量，在单根长度不超过两米的支撑工况下，配合标准角码连接就能满足常规静态负载的形变控制要求，不需要额外增加加强筋结构。槽道的V型夹角经过标准化设计，和配套的偏心滚轮、锁紧螺母配合时，

　　可以通过调整滚轮偏心量来消除运动间隙，保证滚轮在槽内滚动时的顺畅度，不会出现卡滞或者旷量过大的问题，这种设计在3D打印机的运动轴框架、小型点胶机的移动模组支撑结构里尤为常见，既可以作为结构支撑件，又能直接充当运动导向基准，减少了零件种类，降低了装配调试的难度。安装边界方面，这款铝型材的端面连接孔位符合通用工业铝型材的安装孔距标准，可以和同系列的2020、2040型材通过角槽连接件、内置角码实现无缝拼接，不需要额外做打孔攻丝的二次加工，V型槽的槽口尺寸适配标准M4、M5规格的T型螺栓，在安装外置的传感器支架、拖链固定座、管线卡扣等附件时，可以直接将螺栓头卡入槽道内，调整位置后锁紧即可，不需要在型材表面钻孔，

　　方便后期设备改造时调整附件位置。实际选型应用中，需要注意单根型材的支撑跨距，当跨距超过1.2米时，需要在型材中部增加支撑立柱，避免长时间负载后出现下挠形变，影响V型槽导向的运动精度；如果是作为运动导向使用，要保证两根平行安装的型材的V型槽面平行度控制在0.1mm每米以内，否则会导致滚轮受力不均，出现磨损加快、运动卡顿的问题。型材的壁厚设计兼顾了轻量化和结构强度，在满足静态支撑和轻载运动导向的前提下，尽可能降低了材料用量，控制整体框架的重量，方便设备的搬运和移位。表面阳极氧化处理的层厚符合工业使用标准，日常车间环境下使用不会轻易出现氧化锈蚀的问题，表面硬度足够抵抗常规的装配磕碰，不会轻易出现划痕影响外观或者槽道精度。

　　在做三维结构设计时，这类型材的模型需要准确还原V型槽的截面轮廓、槽道深度、安装孔位的中心距，避免在装配干涉检查时出现误差，导致实际加工装配时出现零件无法安装的问题；尤其是V型槽的斜面角度、槽口的倒角尺寸，直接影响滚轮的配合精度，建模时不能随意简化这些细节，否则会导致后续出工程图或者做运动仿真时出现偏差。很多初次做小型设备框架设计的工程师容易忽略型材槽道的内部尺寸，在选用内置连接件时出现尺寸不匹配的问题，准确的三维模型可以在设计阶段就完成所有连接配件的匹配校验，减少现场装配时的修配工作量。
