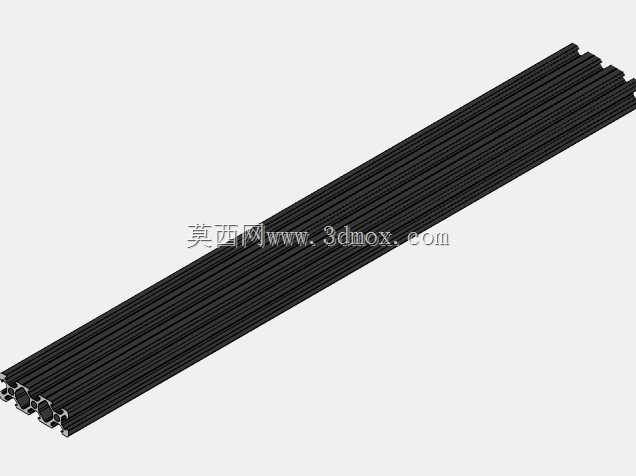

20x60规格V型槽工业铝型材结构

做非标自动化设备机架设计快十年，经手的铝型材选型方案没有上百也有八十，20系列的窄面型材里，这款60mm幅宽的V型槽结构是我做小型线性运动模组、桌面级设备框架时用得频次很高的一款。先从安装边界说，这款型材截面公称尺寸是20mm厚度、60mm宽度，属于20系欧标铝型材的衍生款，截面的V型槽槽口精度控制在0.1mm以内，槽道的圆弧过渡是专门匹配V型滚轮设计的，不需要额外加装直线导轨，直接把滚轮卡进槽里就能实现顺滑的线性运动，这一点在做轻载往复运动机构的时候能省掉不少导轨采购和安装调试的成本。

实际项目里，我上次做桌面式点胶机的X轴运动梁就选了这款型材，当时一开始考虑用普通2060平槽铝型材加外置微型导轨，算下来不仅安装面需要额外铣平加工，导轨的安装螺丝还要提前在型材上攻牙，整个装配周期要多花大半天，后来换成这款带V型槽的型材，直接把配套的V型滚轮座卡在槽道里，预紧力调整好之后，运动全程的跳动量能控制在0.05mm以内，完全满足点胶头的定位精度要求，而且整体重量比加了导轨的方案轻了近三分之一，设备搬运的时候也更方便。

从设计思路上看，这款型材的截面筋位布局是经过受力优化的，中间的空腔留足了走线空间，设备的传感器线、气管都可以从型材内腔穿过去，不会像外露走线那样积灰或者被运动部件剐蹭，两侧的T型槽是标准20系槽宽，常规的T型螺母、角码都能通用，不需要单独开模定制连接配件，做框架拼接的时候，不管是直角连接还是斜向支撑，用标准的角件就能快速组装，后期如果要调整设备结构，拆改也很方便，不用焊接或者做不可逆的加工。

行业应用场景上，除了刚才说的桌面级自动化设备，这款型材在3D打印机的框架搭建、小型检测设备的支撑梁、电子生产线的工装挂架上都很适用，因为V型槽本身的导向特性，做短行程的直线运动机构时，它的运行阻力比普通平槽加滑块的结构小很多，而且V型槽在运动过程中会把落在槽道里的灰尘、细小碎屑顺着槽口斜面刮下来，在有少量粉尘的生产车间里用，不用频繁清理槽道，维护成本比普通直线导轨低不少。

再说说实际安装的时候要注意的边界条件，这款型材的单根支撑长度如果超过1.2米，中间要加支撑点，不然运动部件走到中间位置的时候会有轻微下挠，影响运动精度；V型滚轮的预紧力不能调得太紧，不然会加速槽道和滚轮的磨损，一般调到滚轮没有间隙、转动没有卡顿的状态就刚好；拼接框架的时候，端面的切割面要保证垂直度，不然两根型材对接的时候槽道会有错位，滚轮走到接缝位置会有卡顿感，最好是用专用的铝型材切割机下料，切割后把端面的毛刺清理干净再装端盖。

从功能特性上看，这款铝型材的表面是阳极氧化处理，硬度够，日常使用不会轻易刮花，氧化层的绝缘性也不错，设备接静电地线的时候只要在连接位置把氧化层刮掉一点就能导通，不用做特殊的导电处理；型材的壁厚是按照轻载工况设计的，静态承重每米能到80公斤左右，做设备框架的时候只要受力点布局合理，完全能满足小型设备的承重要求，不会出现变形的问题。之前有个客户做小型物料分拣的斜槽，一开始想用钣金折弯做，算下来钣金加工加焊接的成本比用这款铝型材拼接贵了近一半，而且后期要调整斜槽角度的时候，钣金件改起来很麻烦，用这款铝型材搭配活动角码连接，角度可以随时调整，拆装也方便，客户用了之后反馈比之前的钣金结构好用很多。
