10mm规格直线轴承配套立式导轨轴支架

　　在直线传动模组、小型自动化送料机构、桌面级精密检测滑台这类需要做直线往复运动的设备里，光轴的固定支撑是直接影响传动精度与运行寿命的核心环节，这款适配10mm直径直线光轴的立式支架，就是专门针对这类紧凑安装场景设计的支撑构件。日常做设备结构排布时，经常会遇到安装基面与光轴轴线需要保持固定垂直高度差的情况，比如点胶机的Z轴导向、分拣机构的水平滑移导轨、视觉检测设备的镜头调焦滑台，这类场景如果采用卧式支撑座，往往需要额外垫高调整中心高，既增加装配累积误差，也会占用更多安装空间，而这种L型立式结构的支架，直接通过底部安装面贴合设备基板，就能把光轴支撑到预设的中心高度，省去了额外的垫高垫块设计。从结构设计逻辑来看，

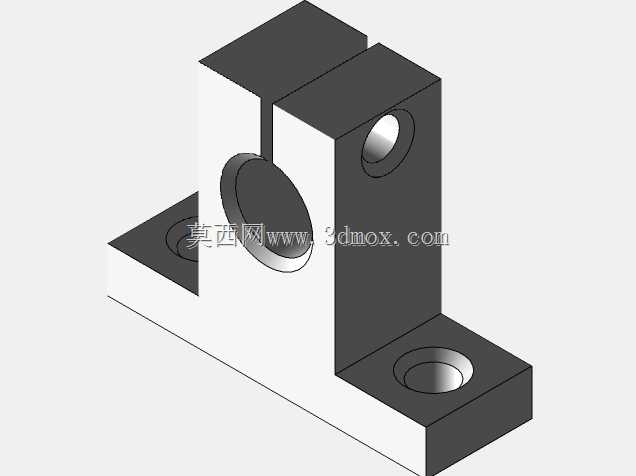

　　这款支架采用一体成型的L型本体，竖直段开设贯穿的光轴安装孔，孔壁与光轴采用间隙配合公差，装配时可以通过侧面的顶丝孔锁紧固定光轴，避免光轴在往复运动中出现轴向窜动或者周向转动；底部的水平安装翼上对称开设两个沉头安装孔，适配常用的内六角圆柱头螺钉，沉头结构可以保证螺钉头部完全埋入支架本体，不会突出安装面干涉其他运动部件，同时两个安装孔的孔距经过标准化设计，和市面上同规格的直线导轨、滑台模组的安装孔位完全兼容，不需要在设备基板上重新配打非标准孔位，能大幅缩短装配调试的周期。实际选型时需要重点关注几个安装边界参数：首先是光轴安装孔的公称直径为10mm，适配同外径的直线轴承、镀铬硬轴，安装孔的轴线到底部安装面的垂直高度是固定值，

　　设计滑台结构时可以直接以这个高度为基准计算滑台的活动行程范围，避免出现运动干涉；其次是底部两个安装孔的中心距、单孔的沉头深度与通孔直径，都适配M5规格的紧固件，安装时只需要在基板上对应位置加工两个M5的螺纹孔或者通孔，就能完成支架的固定；另外竖直段的本体厚度经过强度校核，在光轴承受额定径向负载的情况下，不会出现明显的形变，保证光轴的直线度不会因为支架变形而受到影响。很多工程师在做小型自动化设备设计时，容易忽略支撑座的结构形式对整体设备尺寸的影响，比如在一些安装空间局促的桌面设备里，卧式支撑座的轴向尺寸会占用光轴端部的有效行程，而这款立式支架的安装孔位于竖直段的中部，光轴可以从支架两侧任意穿入，既可以做光轴的端部支撑，

　　也可以在光轴的中间段做辅助支撑，当光轴的跨距较大时，在中间位置加装这种支架，能有效降低光轴的扰度，避免光轴因为自身重力或者滑块负载出现弯曲，进而影响直线轴承的滑动顺畅度，甚至出现轴承卡滞、磨损加剧的问题。从实际使用场景来看，这款支架除了配套直线电机的动子滑移导向使用，还可以用在3D打印机的Z轴导向支撑、小型雕刻机的Y轴导轨固定、自动锁螺丝机的滑台轴支撑等场景，因为其结构简单，安装维护方便，不需要复杂的装配调整，只要保证安装基面的平面度符合要求，锁紧固定螺钉后就能获得稳定的支撑精度。在做三维建模时，这个零件的建模逻辑也很清晰，首先拉伸L型的本体轮廓，然后分别切除出光轴安装孔、底部的沉头安装孔、侧面的顶丝螺纹孔，最后对所有锐边做倒钝处理，避免装配时划伤操作人员，建模过程中需要重点注意各个配合面的形位公差要求，比如光轴安装孔的轴线与底部安装面的平行度、两个安装孔的位置度，这些公差会直接影响最终的装配精度，如果公差设置不合理，哪怕零件加工尺寸完全合格，装配后也可能出现光轴卡滞、滑动阻力大的问题。另外在材质选择上，这类支架通常采用铝合金材质做表面氧化处理，或者采用45号钢做发黑处理，铝合金材质重量轻，适合对设备重量有要求的移动滑台场景，钢质支架的刚性更好，适合负载更大的传动场景，设计时可以根据实际的负载大小选择对应的材质，不需要重新修改结构尺寸，因为两种材质的支架外形安装尺寸是完全统一的，具备很好的互换性。
