NEMA23规格84mm机身3A步进电机结构

做非标自动化设备选型的时候，57系列步进电机是绕不开的基础执行元件，这款对应NEMA23安装标准的84mm机身3A步进电机，在中小负载的点位传动场景里适配性极强。先从安装边界说起，NEMA23标准对应的安装法兰边长为57mm，法兰上的安装孔位采用行业通用的孔距布局，四个安装沉孔分布在法兰四角，输出轴的轴径、轴伸长度都符合通用配套规范，不管是搭配同步轮、联轴器还是小型行星减速器，都不需要额外做转接法兰，能直接适配市面上绝大多数同规格的传动配件，设备装配的时候可以减少定制转接件的加工周期，降低装配环节的适配成本。

从实际应用场景来看，这类步进电机常被用在3D打印机的轴系传动、小型雕刻机的进给驱动、包装设备的送料机构、点胶机的位移平台、自动锁螺丝机的滑台驱动这类对位置精度有一定要求、负载扭矩在1N·m到2N·m区间的工位上。不同于伺服电机带编码器反馈的闭环控制，这款步进电机采用开环控制逻辑，驱动成本更低，在低速大扭矩的点位传动场景下，不需要复杂的参数调试，搭配对应的两相步进驱动器就能直接运行，对于成本敏感的中小型自动化设备来说，是性价比极高的驱动方案。

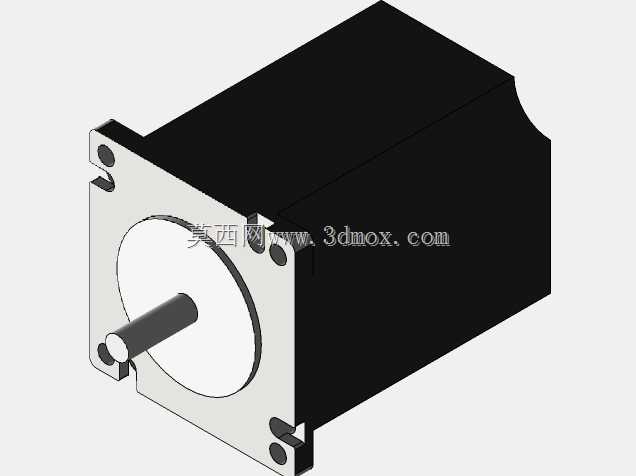

设计这款电机的三维结构时，首先要还原的是定子、转子、端盖、输出轴、机身壳体的装配层级关系。机身采用方形拉伸铝壳结构，一方面铝壳的散热性能优于传统铁壳，电机持续运行时的温升能控制在合理区间，避免长时间运行出现扭矩衰减；另一方面方形外壳的四个平面可以方便安装固定支架，不管是卧式安装还是立式安装，都能通过L型支架快速固定在设备机架上，不需要额外设计弧形抱紧结构。前端盖采用压铸铝合金材质，输出轴位置内嵌含油轴承或者滚珠轴承，根据不同的负载等级可以灵活选配轴承类型，端盖和机身壳体之间通过止口定位，保证装配后输出轴和机身的同轴度，避免运行时出现轴系跳动，带动负载时产生异响或者传动误差。

从功能特性上看，3A的额定相电流对应这款84mm长度的机身，能输出足够的低速保持扭矩，在设备启停瞬间可以克服负载的静摩擦力，不会出现丢步问题。电机尾部的出线端采用标准的四相出线布局，线序对应两相双极驱动的接线要求，接线时可以直接对接通用步进驱动器的A+、A-、B+、B-端子，不需要额外改线。电机的机身长度84mm是选型时的核心尺寸参数，在设备内部空间局促的场景下，这个长度的机身不会占用过多的安装纵深，相比更长机身的同规格电机，能适配更紧凑的设备内部布局，同时扭矩输出又能满足多数中小负载的传动需求，是扭矩输出和安装空间之间比较均衡的规格。

建模过程中需要特别注意安装孔的沉孔深度、输出轴的键槽尺寸（如果是带键槽版本）、法兰止口的配合公差，这些尺寸直接影响后续实际加工和装配的适配性。很多新手建模时容易忽略法兰端面和输出轴的垂直度要求，实际生产中如果这个形位公差超差，会导致电机安装后输出轴和传动部件不同心，运行时产生径向载荷，加速轴承磨损，缩短电机使用寿命。另外机身表面的散热筋结构（如果有的话）也要按照实际尺寸还原，虽然三维建模时散热筋不影响装配干涉检查，但在做设备热仿真分析时，散热筋的结构会直接影响仿真结果的准确性，帮助工程师提前评估电机长时间运行的温升情况，避免设备运行时因为电机过热触发保护停机。

在设备布局设计时，还要考虑电机尾部的出线弯折半径，预留足够的走线空间，避免电机运行时线缆被拉扯或者和周边运动部件产生干涉。这类步进电机的安装面要和设备安装板保持贴合，不要出现悬空安装的情况，否则长期运行的振动会导致固定螺丝松动，影响传动精度。如果是用在垂直轴的传动场景下，还要注意这款电机不带抱闸结构，设备断电时垂直轴会因为自重下滑，需要额外搭配配重或者抱闸机构，不能直接靠电机的保持扭矩来承载垂直负载，避免出现安全隐患。
