80mm孔径对开式主轴固定夹座结构

在通用传动设备、木工加工机械、小型输送线以及非标自动化设备的轴系布局中，轴类零件的径向固定与支撑一直是结构设计里需要反复校核的环节，这款适配80mm主轴直径的对开式夹座，就是针对中等直径光轴的固定需求开发的支撑夹紧构件。不同于传统一体式轴套需要从轴端穿装的装配限制，对开分体的结构形式让现场装配、后期维护调整的效率大幅提升，尤其是在已经完成轴上零件装配的长轴段上加装固定支撑时，不需要拆解轴端的联轴器、带轮或者加工头，直接将上下两半夹体扣合在轴的对应位置，通过结合面的紧固件锁紧即可完成装夹，能有效缩短设备组装和维保的停机时长。

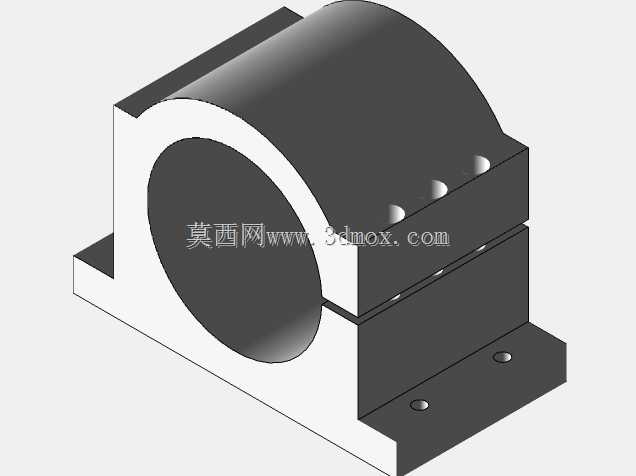

从结构设计逻辑来看，夹座的上半部分为半圆弧包容面，下半部分集成了带安装孔的底板，上下夹体的结合面做了平直加工处理，锁紧时螺栓的预紧力会均匀传递到半圆弧面，让整个夹体内壁和80mm直径的主轴外圆形成足够的接触面积，避免局部应力集中划伤轴表面，同时保证足够的抱紧摩擦力，抵消轴运转过程中产生的径向窜动和小幅振动。夹体上半部分的外侧设置了几处定位凹点，这些结构并非装饰，而是在批量装配时可以作为工装定位的基准，方便自动化拧紧紧固件时快速找正夹体位置，也能在后期维护时作为对齐标记，避免反复拆装后上下夹体错位导致的同轴度偏差。

安装边界方面，底部的安装底板为平直结构，两个安装孔对称分布在夹体轴线的两侧，孔位间距经过标准化适配，可以直接固定在常规规格的铝型材机架、钢制焊接安装面或者设备的床身凸台上，不需要额外加工过渡转接板。夹体整体的外轮廓做了圆角过渡处理，没有尖锐的加工棱角，既避免了装配过程中划伤操作人员，也能减少设备运转过程中边角积尘的问题，适合在有一定粉尘的木工加工、物料输送场景下使用。

实际应用场景中，这类主轴夹座常被用在小型木工车床的主轴中间支撑、皮带输送线的从动辊端固定、非标钻孔设备的动力头主轴安装位，以及一些试验台架的待测轴系支撑点上。设计时特意控制了夹体的整体高度，在保证足够抱紧力的前提下压缩了竖直方向的安装空间，适合安装空间局促的紧凑式设备布局，不需要为了容纳夹座额外抬高机架的安装平面。夹体内壁的圆弧面加工精度控制在合理公差范围内，和标准80mm直径的光轴配合时，不需要额外加调整垫片就能保证足够的同轴度，锁紧后轴的中心线和安装底板的平面平行度偏差控制在机械设计要求的允许范围内，能有效避免轴系偏载导致的轴承过早磨损、传动带跑偏等常见问题。

不同于带轴承的旋转支撑座，这款夹座属于固定式抱紧结构，主要用于轴系的静态固定点或者需要限制轴轴向、径向位移的位置，比如需要固定不旋转的导向光轴、作为轴系的辅助支撑点分担长轴的挠度变形，在长轴传动的布局中，合理布置这类夹座可以大幅降低轴的长径比带来的挠曲变形量，提升轴系运转的稳定性。上下夹体的结合面处预留了微小的锁紧间隙，当螺栓完全锁紧时，上下结合面完全贴合，内壁的圆弧面刚好形成完整的80mm圆孔，不会出现夹不紧或者过定位夹伤轴面的问题，对加工精度的容错空间比较友好，普通的铣削加工就能满足零件的精度要求，不需要过高的加工成本，适合批量生产应用。
