65mm孔径分体式主轴夹紧固定座

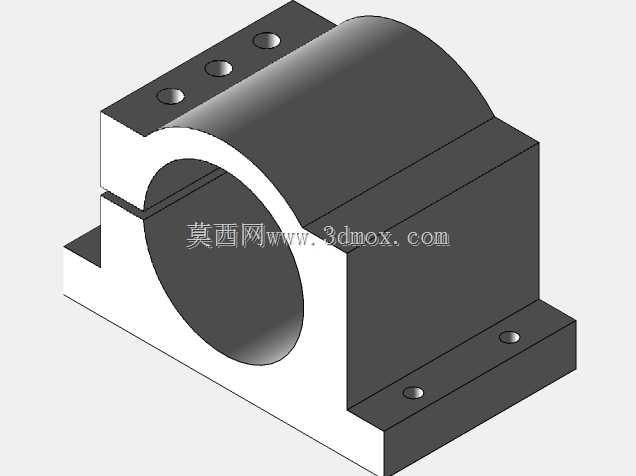

这款主轴夹紧固定座主要面向中小型加工设备、非标自动化传动机构的主轴安装场景，在桌面型铣床、小型雕刻设备、皮带传动主轴单元、专用钻孔动力头的安装布局中，这类夹紧座是承担主轴径向定位、抵消切削振动的核心支撑部件，相比一体式轴套结构，分体开合式的结构设计能大幅降低主轴拆装维护的难度，不需要预先将轴套从主轴端部穿入，只需松开上部锁紧结构即可将主轴直接放入夹持内孔，在设备后期维护更换主轴、调整主轴轴向位置时，能减少至少六成的拆装工作量，尤其适合空间紧凑、周边辅件排布密集的设备安装位。从结构设计逻辑来看，整体采用上下对合的分体夹持结构，下半部分为带安装翼边的基座，上半部分为半圆弧压盖，两者通过侧边的开合间隙实现夹持范围的微量调整，压盖顶面均匀排布三个锁紧螺纹孔，基座底部的两个安装翼边上各设置两个沉头安装孔，所有孔位的位置度公差在建模时均按照IT7级精度设定，能保证安装后夹持内孔的圆柱度偏差控制在0.02mm以内，避免主轴装夹后出现偏斜导致的回转跳动超差。夹持内孔的公称直径为65mm，适配市面上绝大多数标称直径65mm的高速电主轴、机械传动主轴，内孔表面在设计时预留了0.1到0.15mm的夹紧余量，当锁紧螺丝施加额定锁紧力矩时，开合缝隙的收缩量刚好能将主轴牢牢抱紧，不会出现主轴工作时打滑、轴向窜动的问题。安装边界方面，基座底部的安装翼边总宽度为120mm，翼边上的安装孔中心距为90mm，适配市面上标准的60系列、80系列铝型材安装面，也可以直接固定在钢板焊接的设备机身上，整体结构的总高度为95mm，夹持中心到底部安装面的高度为62.5mm，在做设备整体布局时，这个中心高尺寸可以直接作为主轴中心高的设计基准，不需要额外加装调整垫片。在实际使用场景中，这类夹紧座除了承担主轴的固定功能外，还能通过调整锁紧力的大小，实现主轴轴向位置的快速微调，比如在钻削工序中需要调整钻头伸出长度时，不需要完全松开所有锁紧螺丝，只需将螺丝松到主轴可以手动推动的程度，调整到目标位置后重新锁紧即可，相比传统的法兰盘式主轴固定结构，调整效率提升非常明显。结构的受力设计上，下半部分基座的侧壁厚度设置为12mm，上半部分压盖的壁厚设置为10mm，经过受力仿真验证，在主轴满负荷切削产生最大径向切削力时，夹持座的最大变形量不超过0.01mm，完全能满足常规金属切削、木材雕刻、塑料件加工的刚性要求，不会因为夹持刚性不足导致加工表面出现振纹。开合缝隙的宽度设计为2mm，既保证了足够的夹紧收缩量，也不会因为缝隙过大导致上下半部分对合时出现同轴度偏差，缝隙的两个结合面在建模时做了表面粗糙度要求，装配后两个面完全贴合，避免锁紧时出现应力集中导致的基座开裂问题。顶部的三个锁紧螺丝采用等边三角形排布，相比两侧对锁的螺丝排布方式，这种排布能让压盖对主轴的抱紧力更均匀，不会出现局部压力过大导致主轴外圆被压伤、或者局部压力不足导致夹持打滑的问题。底部安装孔采用沉头设计，安装后螺丝头部不会突出基座底面，能保证基座和安装面完全贴合，避免安装时出现基座倾斜的问题，沉头孔的深度适配M8内六角螺丝的头部尺寸，安装时可以根据安装面的材质选择不同长度的螺丝，不管是在铝型材上使用T型螺母安装，还是在钢板上攻丝安装，都能获得足够的锁紧强度。
