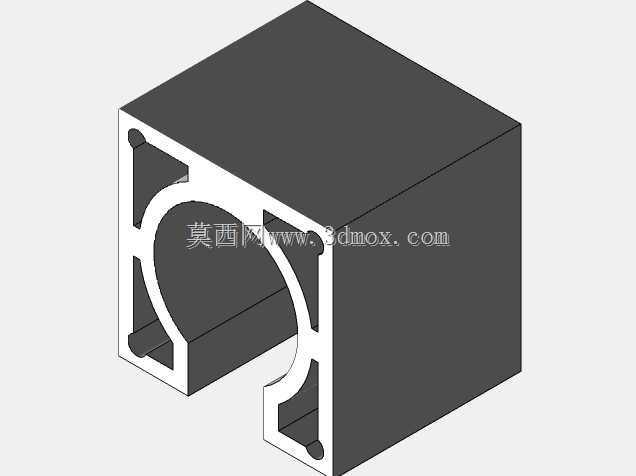

NEMA23步进电机专用铝型材安装固定座

在非标自动化设备的机架搭建环节，步进电机的安装固定一直是影响传动精度与设备稳定性的关键细节，这款适配NEMA23规格步进电机的安装支架，正是针对铝型材机架快速装配需求开发的结构件，目前广泛应用于3D打印机、小型输送线、点胶设备、桌面级数控雕刻机等采用工业铝型材搭建主体框架的设备中。不同于传统的钢板折弯焊接电机座，这款支架采用一体化挤压成型的铝型材截面设计，主体结构与铝型材框架的安装槽直接匹配，不需要额外加工转接板，装配时可以直接卡入对应规格的铝型材槽内，通过T型螺栓即可完成快速固定，大幅减少现场加工与装配的工作量。从结构功能来看，支架的核心功能是为NEMA23步进电机提供精准的安装定位，其内侧的圆弧定位面完全贴合NEMA23电机的圆柱安装止口，安装时电机可以直接嵌入定位腔，避免传统平板安装时出现的电机轴与传动部件不同心问题，有效降低传动过程中的径向跳动，减少同步带或者联轴器的异常磨损。支架两侧预留的型材槽结构，一方面可以作为自身与机架铝型材的连接位，另一方面也可以作为传感器、拖链、线槽等周边配件的安装基础，不需要在支架上额外钻孔攻丝，适配铝型材机架的模块化装配逻辑。在设计思路上，这款支架完全遵循铝型材挤压成型的工艺特点，所有截面结构均为等截面设计，没有侧向的凹凸结构，挤压生产时模具结构简单，成品良率高，后续只需要按照需求长度切割即可，不需要额外的铣削加工，生产成本远低于CNC加工的分体式电机座。结构强度方面，支架的外侧采用封闭的矩形腔体结构，四个角位做了加厚处理，能够承受步进电机启停时的冲击扭矩，不会因为电机频繁正反转出现支架变形或者安装位松动的问题；内侧的支撑筋沿着电机安装受力方向布置，在保证轻量化的同时，最大化提升安装位的结构刚性，避免电机运行时出现共振异响。从安装边界来看，这款支架的外轮廓尺寸完全适配40系列工业铝型材的安装网格，其外侧的安装槽间距与标准4040铝型材的槽间距完全一致，可以直接和同系列的铝型材拼接，不需要调整机架的孔位布局；电机安装位的孔位完全符合NEMA23步进电机的标准安装尺寸，止口直径、安装孔间距都严格遵循行业通用标准，市面上所有合规的NEMA23步进电机都可以直接安装，不需要做任何适配修改。在实际设备应用中，这款支架尤其适合桌面级自动化设备的快速搭建，比如做小型皮带输送线时，可以将支架直接固定在输送线两侧的铝型材横梁上，电机输出轴直接安装主动同步轮，不需要额外设计电机安装板，整个装配过程只需要内六角扳手即可完成，后期维护更换电机时，只需要松开安装螺栓即可将电机连同支架一起拆下，不需要拆解周边的机架结构。不同于分体式的安装支架，这款一体化的铝型材结构没有拼接缝隙，长期运行不会出现连接位松动的问题，对于运行速度较高、启停频繁的设备来说，能够长期保持电机的安装精度，减少后期的设备维护校准工作量。在做三维建模选型时，这款支架的等截面特性也方便工程师快速完成装配，只需要在装配环境中调用对应截面的型材模型，按照实际需要的长度拉伸即可，不需要绘制复杂的机加工零件图，能够大幅缩短设计周期，同时因为是标准挤压型材，采购周期短，不需要开模定制，非常适合非标设备快速打样与小批量生产的需求。
