做非标自动化设备做了快八年,线性轴的支撑固定件是每次做直线运动机构都绕不开的选型件,这次做的SHF16规格支撑座,适配的是直径16mm的光轴类线性导轨,这类支撑件在桌面型点胶机、小型皮带输送机的导向机构、3D打印设备的Z轴升降、小型检测设备的直线滑台模组里用得特别多,尤其是那种对安装空间有严格限制、不需要大负载高刚性的轻载直线传动场景,开口型的轴支架比闭口式的安装维护要方便太多。
从实际使用场景来说,这类支撑座不是用来承受大径向载荷的,核心作用是给线性光轴提供径向的定位约束,限制光轴在垂直于轴线方向的窜动,保证光轴的直线度基准,让配套的直线轴承或者轴套能沿着光轴顺畅滑动,不会因为光轴的挠曲变形出现卡滞、爬行的问题。很多新手做设计的时候容易忽略支撑座的安装边界,要么把安装孔位留得太靠近设备边缘导致扳手没法拧螺丝,要么支撑座的高度和其他传动件的中心高对不上,最后装的时候要垫垫片调整,反而影响装配精度。

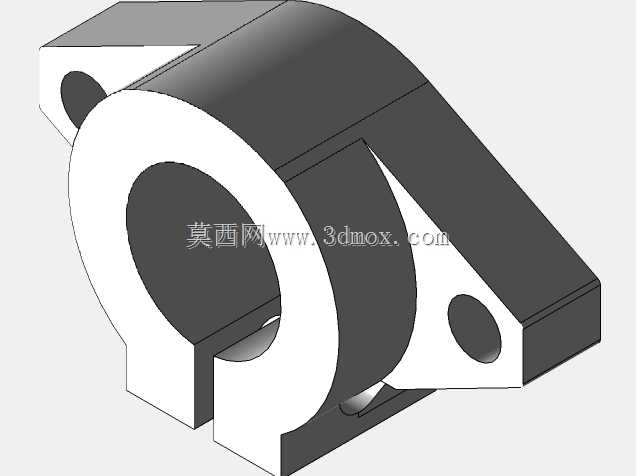

设计这个支撑座的时候,首先考虑的是安装的便捷性,开口式的结构不用把光轴从端部穿入,只要把支撑座固定好之后,把光轴放到支撑的内圆弧里,再通过开口处的锁紧结构抱紧光轴就行,后期设备维护的时候如果要更换光轴或者调整光轴的轴向位置,不用把整条轴上的滑动部件全部拆下来,省了很多装配和维护的时间。主体的安装基准面做的是精加工的平面,和设备安装台面贴合的时候能保证足够的接触面积,不会因为接触面不平导致支撑座装歪,进而影响光轴的平行度。
尺寸设计上,适配的光轴直径是16mm,内孔的圆弧面做了和光轴一致的R8圆弧,抱紧的时候能保证整个圆弧面和光轴外圆充分接触,不会出现局部点接触导致光轴被夹变形或者锁紧力不足的问题。两侧的安装孔是沉头孔设计,适配内六角圆柱头螺钉,沉头的深度刚好能把螺钉头完全埋入支撑座的端面,不会突出表面干涉滑动部件的运动。支撑座的整体高度是经过核算的,中心高尺寸和市面上同规格的直线滑台、铝型材安装面的中心高匹配,选型的时候不用额外做转接板,直接就能装在标准工业铝型材或者钢板安装台面上。
结构上特意把支撑座的底座做了加宽处理,相比窄底座的支撑件,加宽的底座能提升安装后的稳定性,哪怕设备运行的时候有轻微的振动,也不会出现支撑座歪斜的情况。开口处的锁紧间隙留了0.3mm的变形量,既保证锁紧螺钉拧紧的时候能有足够的抱紧力固定光轴,又不会因为间隙太大导致锁紧的时候支撑座本体产生过大的内应力,长期使用出现开裂的问题。两侧的减重孔不是随便挖的,一方面是减少零件本身的重量,在一些对移动部件重量有要求的场合,比如把支撑座装在滑台上随动的时候,能降低运动负载,另一方面也能节省加工的材料成本,同时不影响整体的结构刚性,经过受力校核,在常规轻载使用场景下,这个结构的刚性完全能满足使用要求,不会出现受力变形的情况。
实际选型的时候要注意,这类支撑座适合的是水平安装的光轴支撑,如果是垂直安装的光轴,还要额外考虑轴向的限位,不能只靠支撑座的抱紧力来承受轴向载荷,不然长时间使用光轴会出现下滑移位的问题。安装的时候要先把支撑座轻轻固定在安装台面上,不要把螺丝拧死,把光轴穿入或者放入支撑座之后,先调整好光轴的平行度和水平度,再依次把支撑座的安装螺钉和开口处的锁紧螺钉拧紧,这样能避免光轴出现别劲的情况,保证后续直线运动的顺畅性。很多人装的时候先把支撑座完全固定死再装光轴,最后光轴装上去歪了,滑动的时候阻力特别大,就是因为安装顺序错了。
另外这个支撑座的外形做了倒角处理,所有的锐边都倒了钝边,不会在装配的时候划伤操作人员的手,也不会刮伤设备上的其他管线或者零件。和传统的立式轴支座相比,这种卧式的开口支撑座占用的垂直空间更小,在一些安装高度受限的设备内部,比如薄型的输送线、桌面型的小型设备里,能有效压缩设备的整体厚度,让设备结构更紧凑。
