赛车用五速集成式变速箱壳体结构

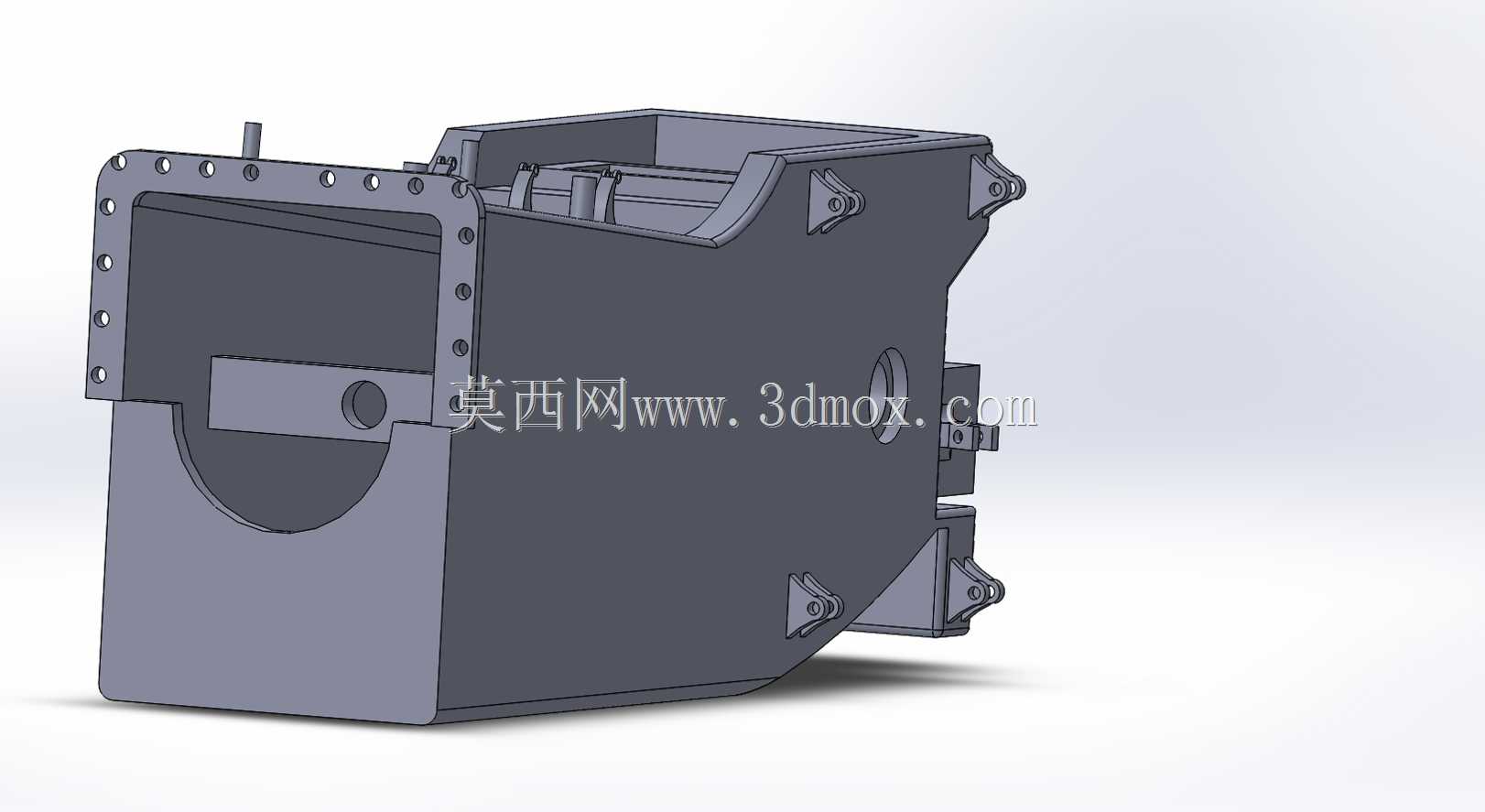

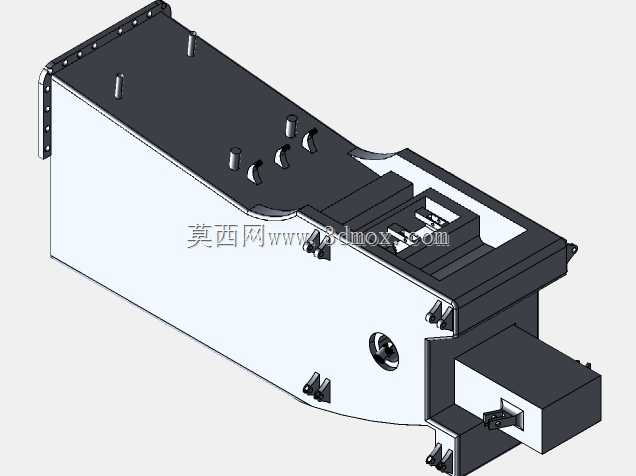

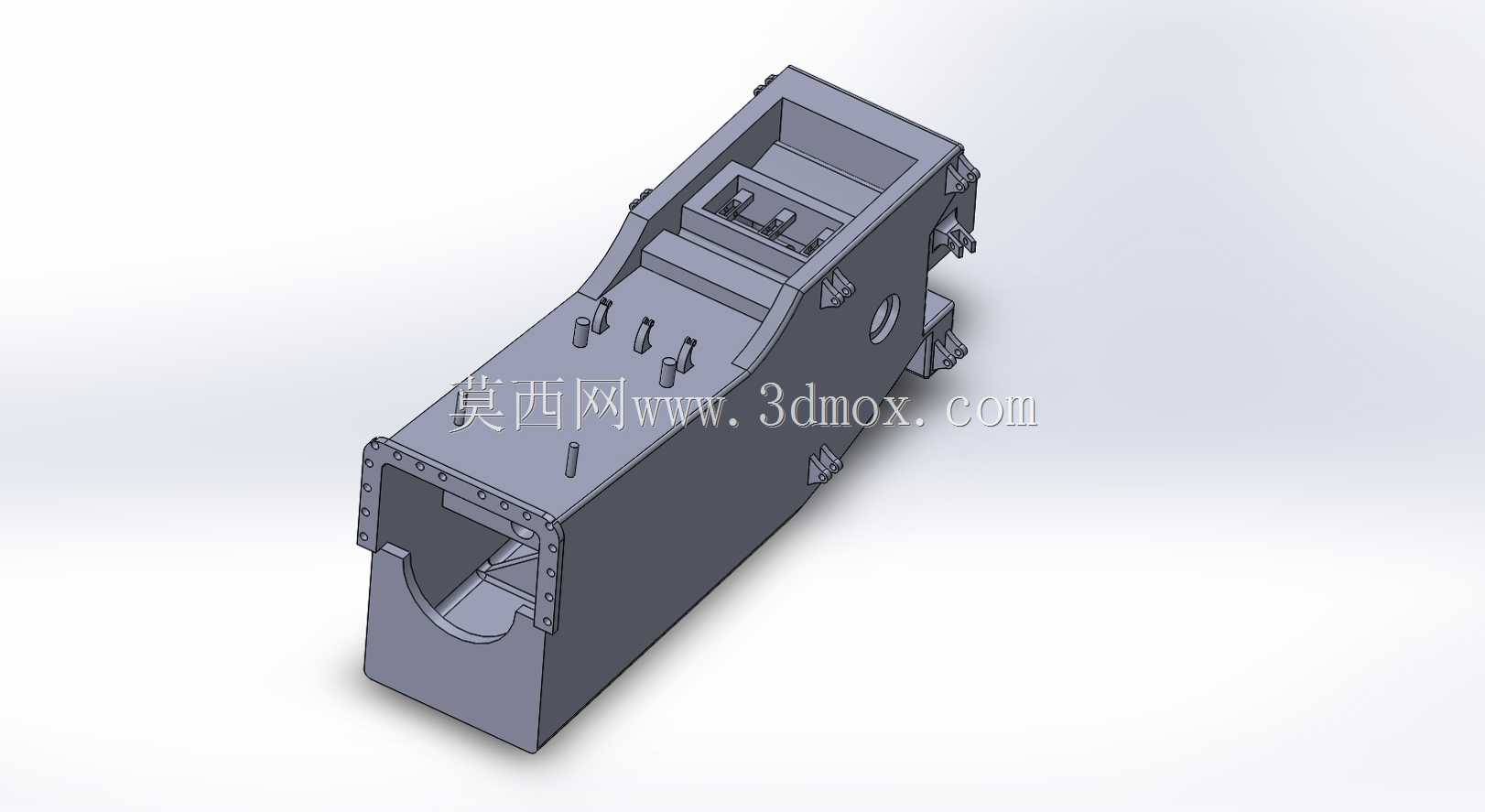

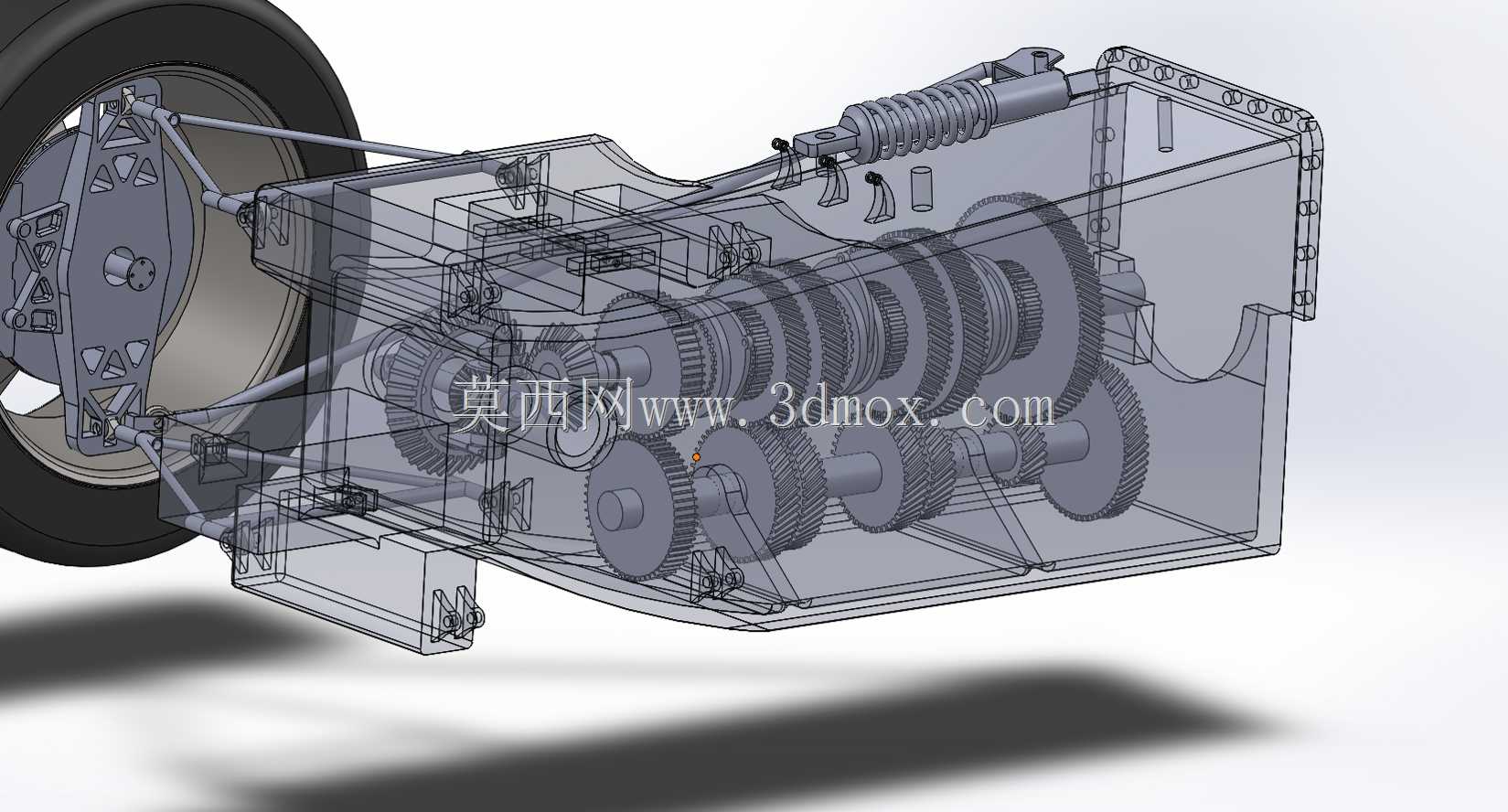

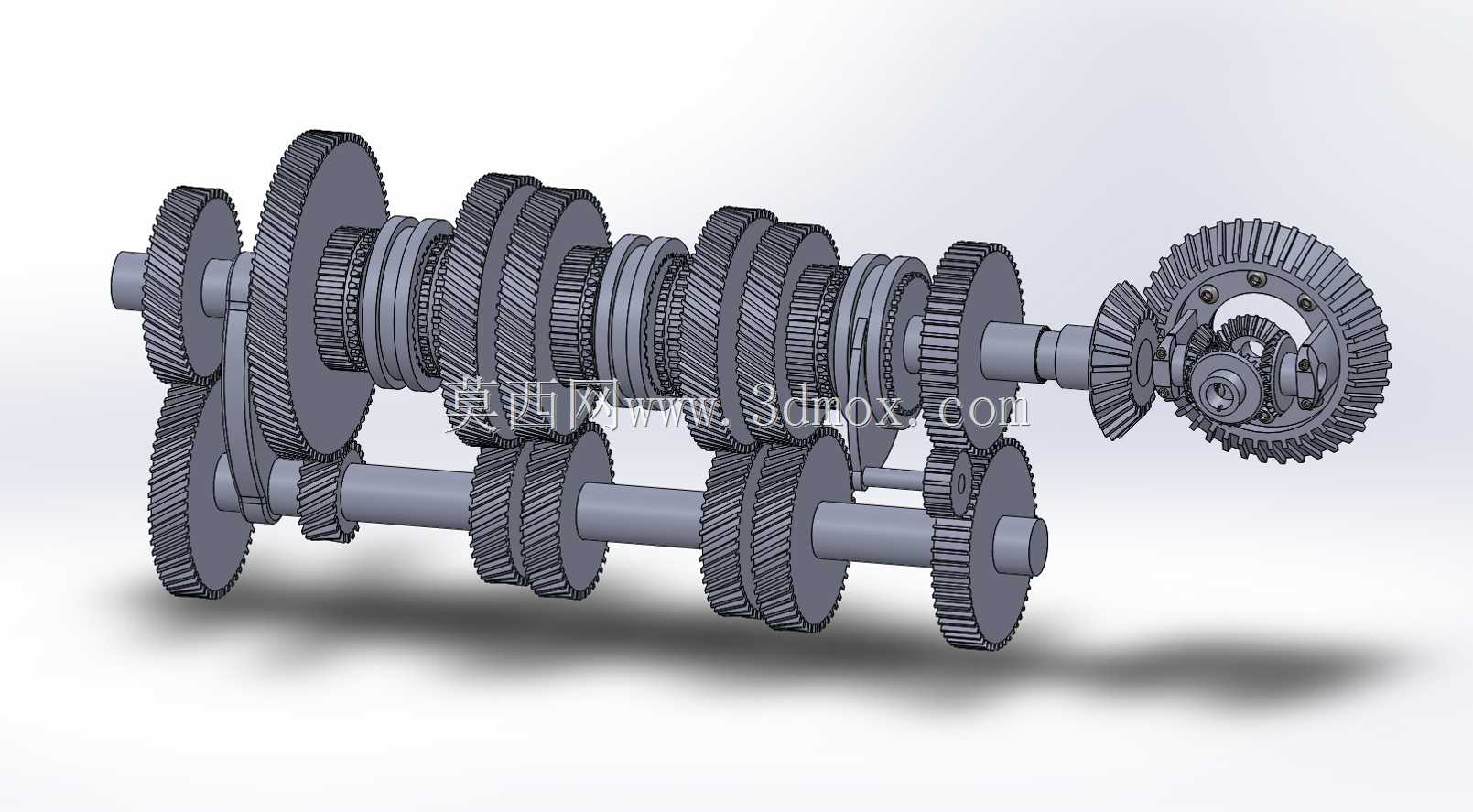

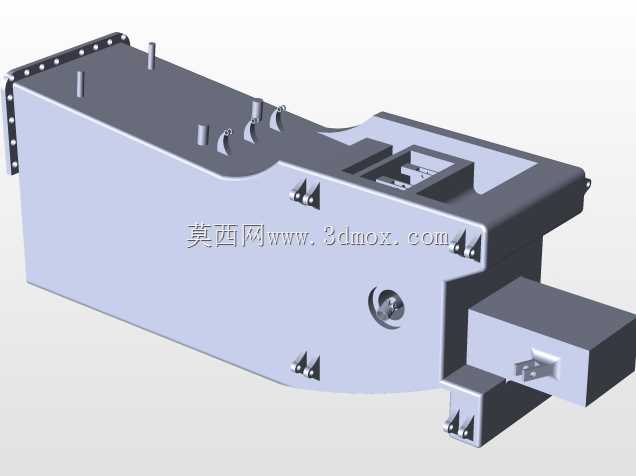

该结构为赛车底盘传动系统核心承载部件，区别于民用车辆变速箱独立布置的常规方案，在设计阶段就将5速变速机构、差速器组件、离合器安装位与双横臂后悬架连接点做了一体化集成，直接作为车辆后底盘的核心受力构件使用，省去了传统方案中变速箱与底盘之间额外的连接副车架，从根源上减少了底盘后部的零件数量与整体重量。从实际赛事应用场景来看，这类集成式变速箱多用于方程式类赛车、大学生方程式赛车以及轻量化改装赛车的后驱传动布局，安装位置处于车辆后轴前部、V8发动机输出端的后方，直接承接发动机飞轮输出的动力，同时承担后悬架上下摆臂的安装支点受力，在车辆过弯、加速、制动过程中，需要同时传递传动系统扭矩、悬架导向力、制动反力以及路面传递的冲击载荷，受力状态远比民用变速箱复杂。在功能特性设计上，壳体内部预留了完整的齿轮组安装腔、换挡机构安装槽、离合器容纳腔以及差速器安装位，前端法兰面直接对接发动机缸体后端面，通过一圈均布的螺栓孔实现刚性连接，下部的弧形开口为离合器与飞轮的检修预留了操作空间，无需完全拆解变速箱即可完成离合器片的更换与间隙调整，适配赛事场景下快速维保的需求。壳体两侧的凸台结构为双横臂悬架的上下摆臂安装点，每个安装点都做了局部加厚与加强筋延伸设计，将悬架点的受力直接传导至壳体主承力框架上，避免局部应力集中导致的壳体开裂。设计思路上完全围绕赛事场景的轻量化与高可靠性需求展开，没有民用变速箱上冗余的舒适化结构，所有壁厚都经过受力仿真优化，非承力区域做了最大限度的减薄，承力路径上的筋条走向完全匹配实际受力方向，材料选型上适配钛合金、金属基复合材料或者高强度碳纤维复合材料的加工特性，避免多余的材料堆积。从安装边界来看，壳体整体为长条形楔形结构，上部预留了换挡机构的安装平面与走线孔位，侧部预留了变速箱通气孔、传感器安装孔以及放油螺栓孔，输出端的法兰结构直接对接传动轴或者后轮轮边驱动单元，所有安装孔位的位置度公差都控制在0.02mm以内，保证齿轮组啮合精度与悬架安装定位精度，避免安装偏差导致的齿轮偏磨或者悬架定位参数失准。在实际装配过程中，该壳体需要先完成内部齿轮组、换挡拨叉、差速器组件的预装，再整体与发动机对接，之后再安装两侧的悬架摆臂、减震器支柱以及制动系统组件，整个后底盘的装配基准都围绕该变速箱壳体建立，大幅减少了装配累积误差，同时因为减少了副车架这一中间连接环节，传动系统的动力传递刚性更高，换挡响应速度更快，悬架的动作反馈也更直接，能够满足赛车在极限工况下的操控需求。针对赛事中常见的后部碰撞工况，壳体后部的结构做了渐进式溃缩设计，在发生追尾碰撞时能够通过后部结构的有序变形吸收冲击能量，避免损伤内部齿轮组与前端的发动机结构，降低赛事事故后的维修成本。
