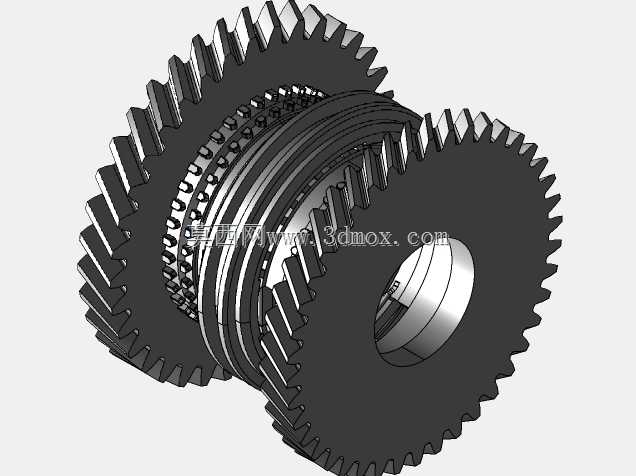

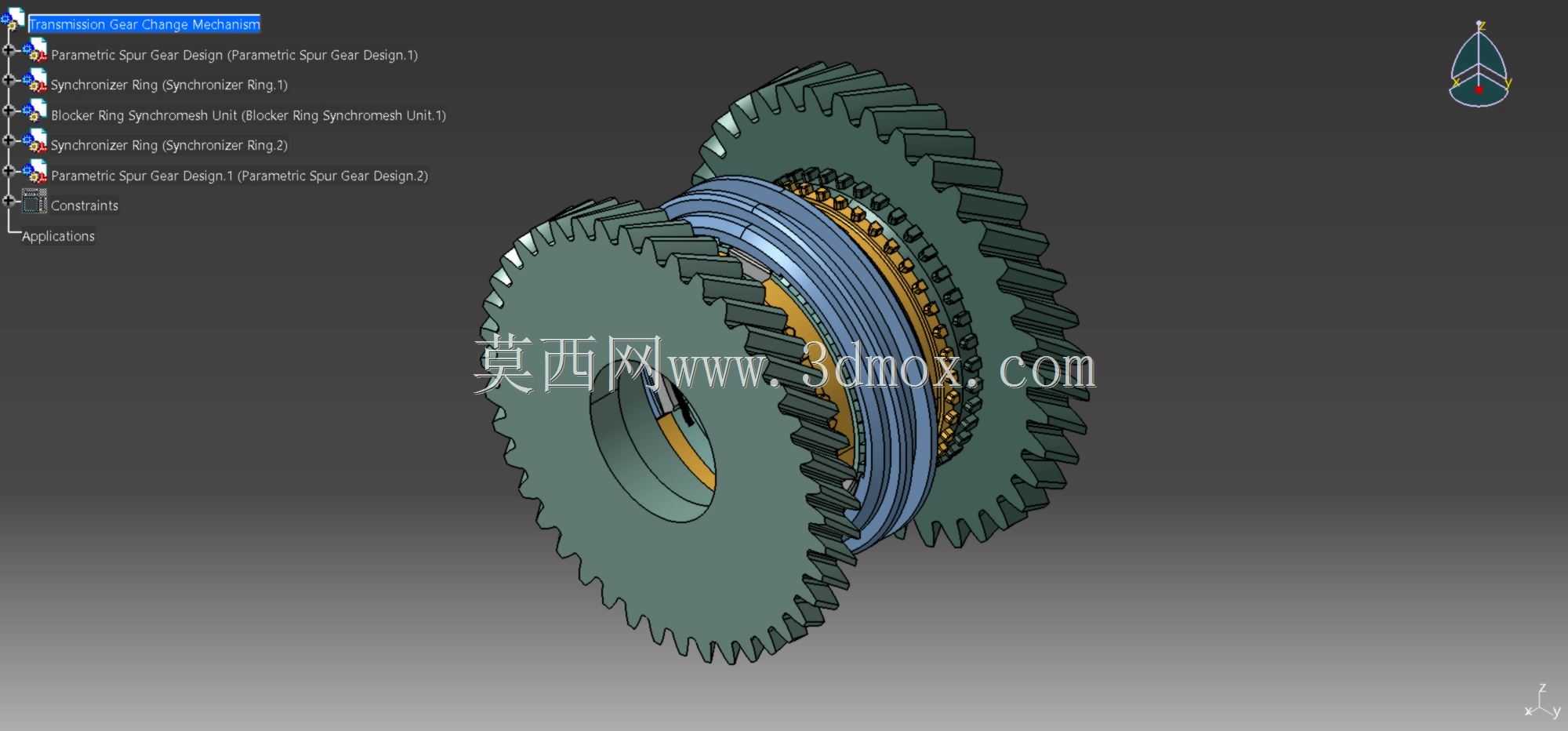

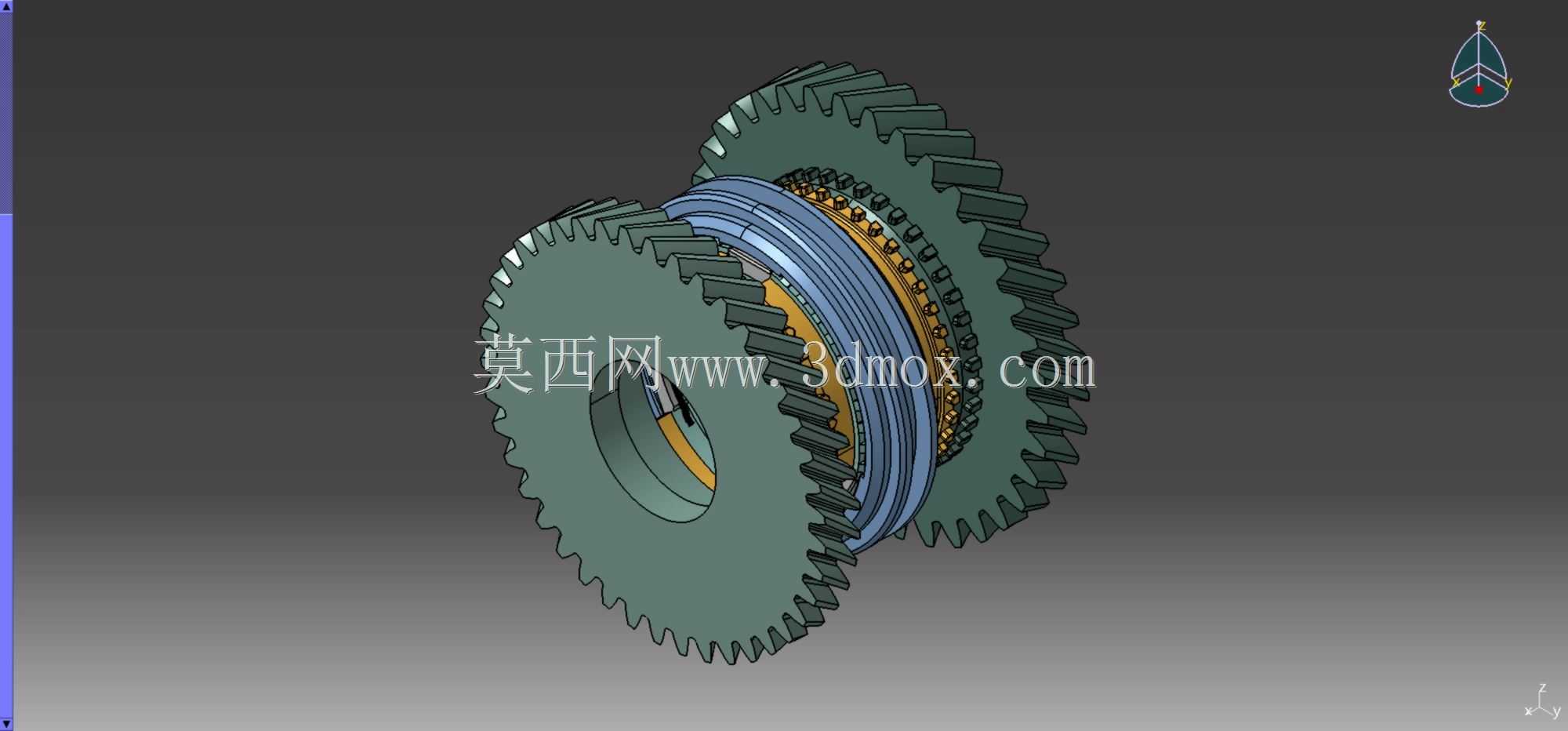

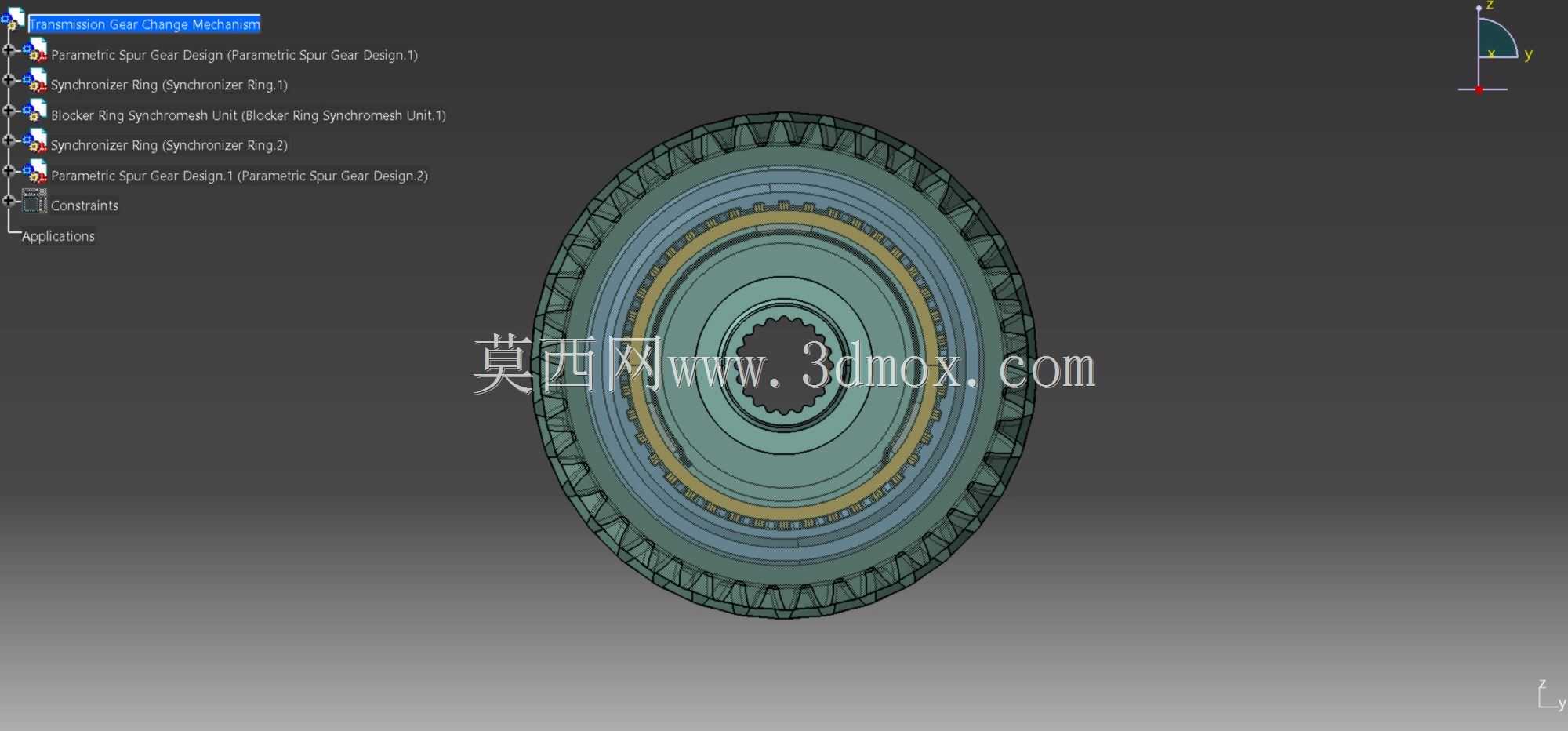

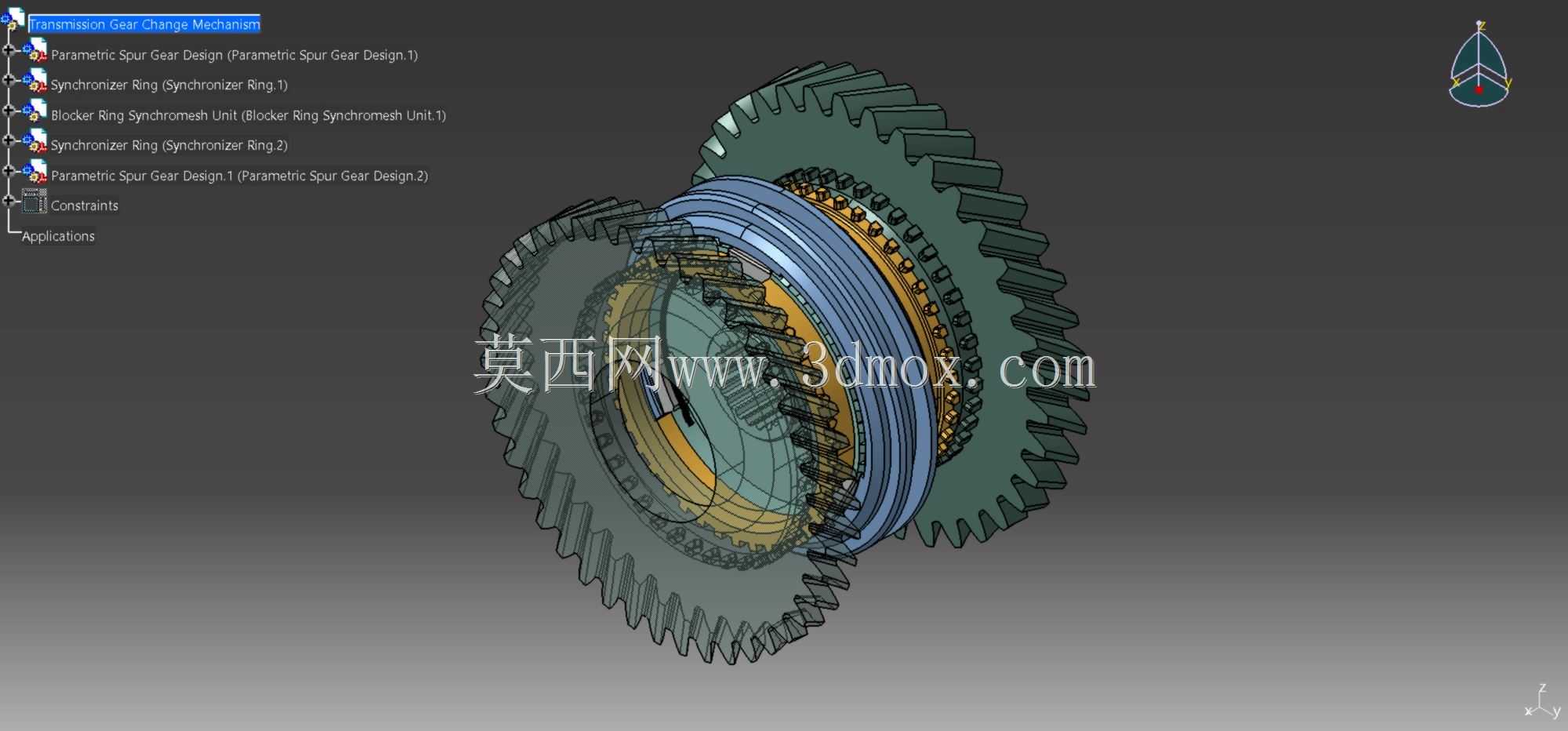

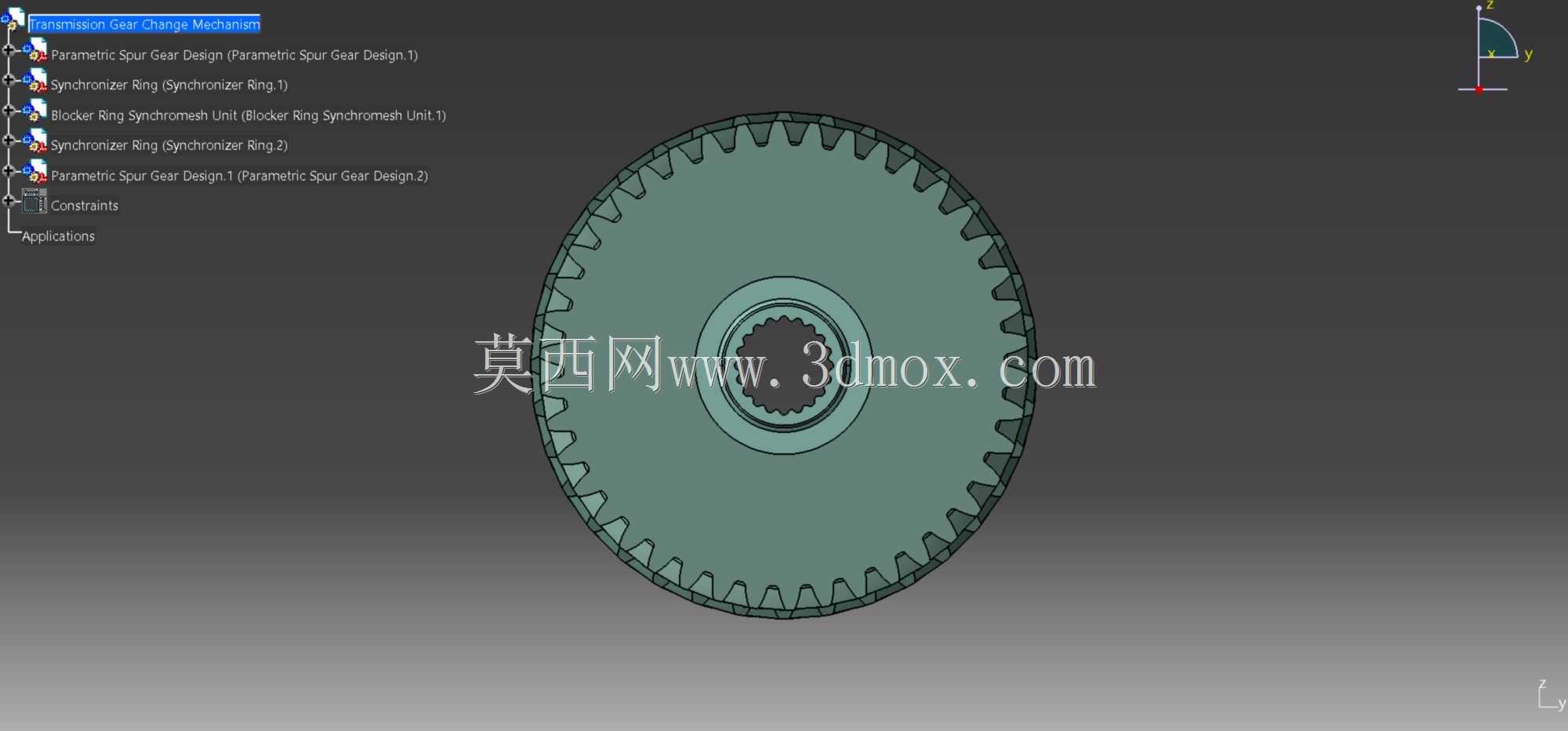

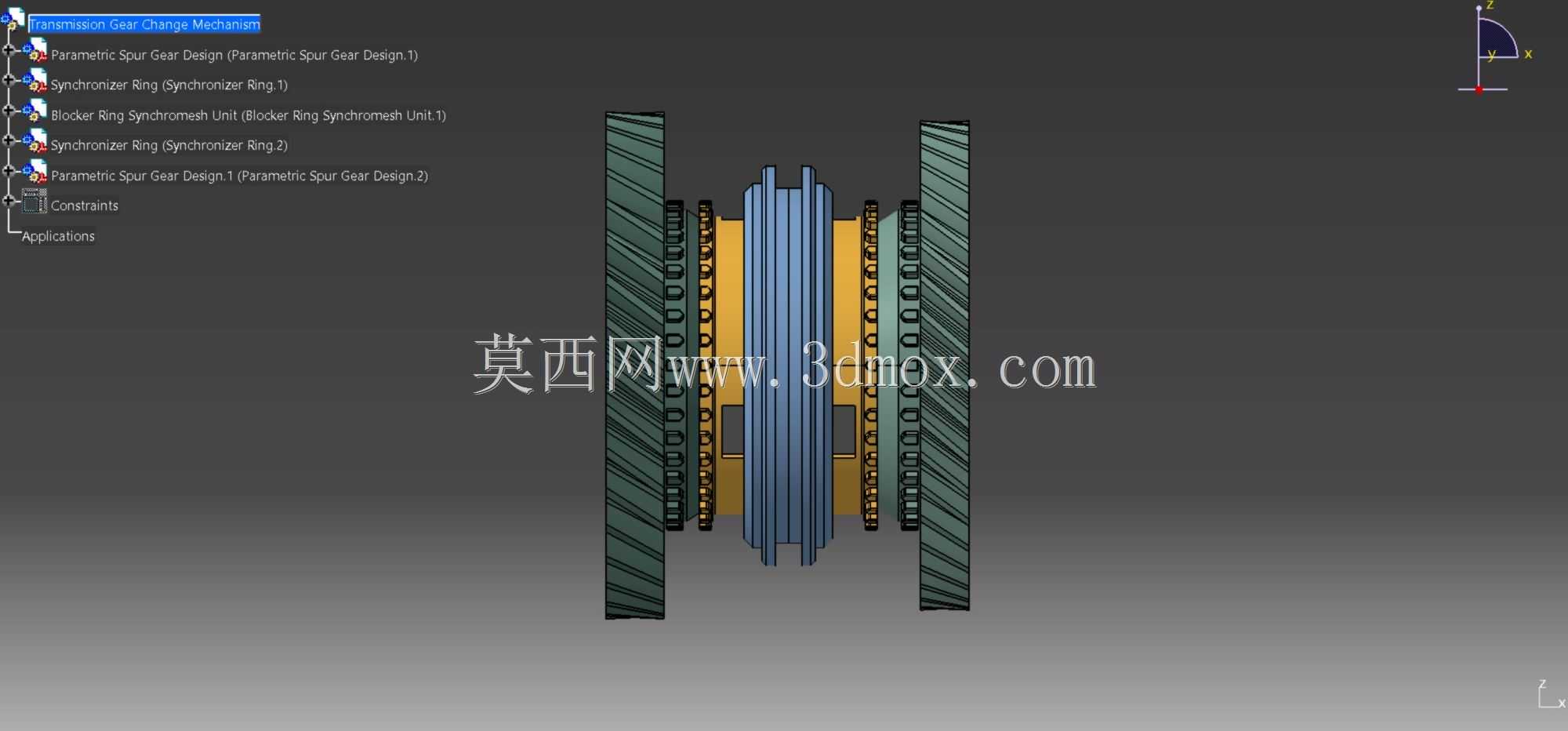

在手动挡及AMT变速器的传动系统中,换档机构的核心作用是在车辆行驶过程中,通过同步组件的摩擦作用,让待啮合的不同转速档位齿轮实现转速同步,平顺完成档位切换,避免打齿、冲击等问题,直接影响整车驾驶的平顺性与传动系统使用寿命。这套换档组件的设计,首先要匹配变速器内部的轴系安装空间,两个常啮合斜齿轮分别对应相邻两个档位的传动齿圈,中间集成的同步器齿毂、同步环、结合套、滑块组件,是实现转速同步的核心结构。从安装边界来看,齿轮的内孔直径需要与变速器输入轴或输出轴的轴径做过盈或花键配合,齿顶圆直径要避开变速器壳体的内壁间隙,保证运转过程中不会发生运动干涉,同步器结合套的滑移行程要严格对应两个档位的啮合位置,行程过大会导致齿轮脱档,行程不足则会出现档位挂接不到位的问题。设计过程中,首先要根据变速器的承载扭矩要求,确定齿轮的模数、齿宽、压力角参数,斜齿轮的螺旋角选择要兼顾传动平稳性与轴向力的平衡,避免轴系承受过大的轴向载荷导致轴承过早磨损。同步环的锥面角度设计是核心难点,锥角过小会导致同步摩擦力过大出现换档卡滞,锥角过大则会降低同步摩擦力矩,延长同步时间甚至出现同步失效,锥面的摩擦材料通常会选用铜基合金或者碳基摩擦材料,保证高温下的摩擦系数稳定性,应对频繁换档产生的摩擦热。齿轮的齿形修缘也是设计中不可忽略的环节,在齿顶位置做微量的修形处理,可以抵消齿轮受载变形带来的啮合冲击,降低传动噪音,提升齿轮的啮合精度。这套组件的装配逻辑也需要在建模过程中充分考虑,同步器齿毂通过内花键与传动轴固定,三个滑块均匀分布在齿毂的滑槽内,滑块在弹簧作用下顶在结合套的凹槽内,换档时拨叉推动结合套轴向移动,首先通过滑块推动同步环压向待啮合齿轮的锥面,通过锥面摩擦让齿轮转速与同步器组件转速趋于一致,之后结合套继续移动,越过同步环的锁止齿,与待啮合齿轮的结合齿圈啮合,完成档位切换。建模时需要严格还原各个零件的配合公差,比如同步环与齿轮锥面的配合间隙,结合套与齿毂、结合齿圈的花键配合侧隙,滑块与滑槽的间隙,这些公差直接决定了机构实际装配后的动作可靠性。在实际应用场景中,这套机构需要承受车辆起步、加速、减速过程中的交变载荷,频繁换档带来的摩擦磨损,因此齿轮的材料通常选用20CrMnTi渗碳淬火,表面硬度达到HRC58-62,芯部保持足够的韧性,既保证齿面的耐磨性,又能承受冲击载荷不会断齿。同步环的摩擦锥面会设计有细密的油槽,保证变速器油可以进入摩擦面,起到润滑和散热的作用,避免摩擦面过热烧蚀。从结构布局来看,两个档位齿轮分别布置在同步器的两侧,通过滚针轴承空套在传动轴上,只有当结合套与对应侧的结合齿圈啮合时,该档位齿轮才会与传动轴锁止,传递发动机扭矩,这种结构可以让非工作档位的齿轮保持空转,减少不必要的搅油损失,提升变速器的传动效率。建模过程中需要对整个机构的运动行程做干涉检查,模拟结合套从空档到左侧档位、再到右侧档位的整个移动过程,确认各个零件在运动极限位置不会发生碰撞,尤其是同步环转动过程中与滑块、结合套的间隙,齿轮转动时与周边拨叉、轴用挡圈的间隙,都需要预留足够的安全余量。另外,齿轮的齿向误差、齿形误差在建模时可以通过参数化设置模拟实际加工的精度等级,通常乘用车变速器齿轮选用6-7级加工精度,商用车选用7-8级精度,精度等级过高会大幅提升加工成本,精度过低则会导致传动噪音大、啮合冲击大。这套换档机构的设计直接决定了变速器的换档手感,同步力矩的大小要匹配整车的换档操纵力设计,让驾驶员在换档时感受到清晰的入档反馈,同时不会出现换档沉重的问题。
