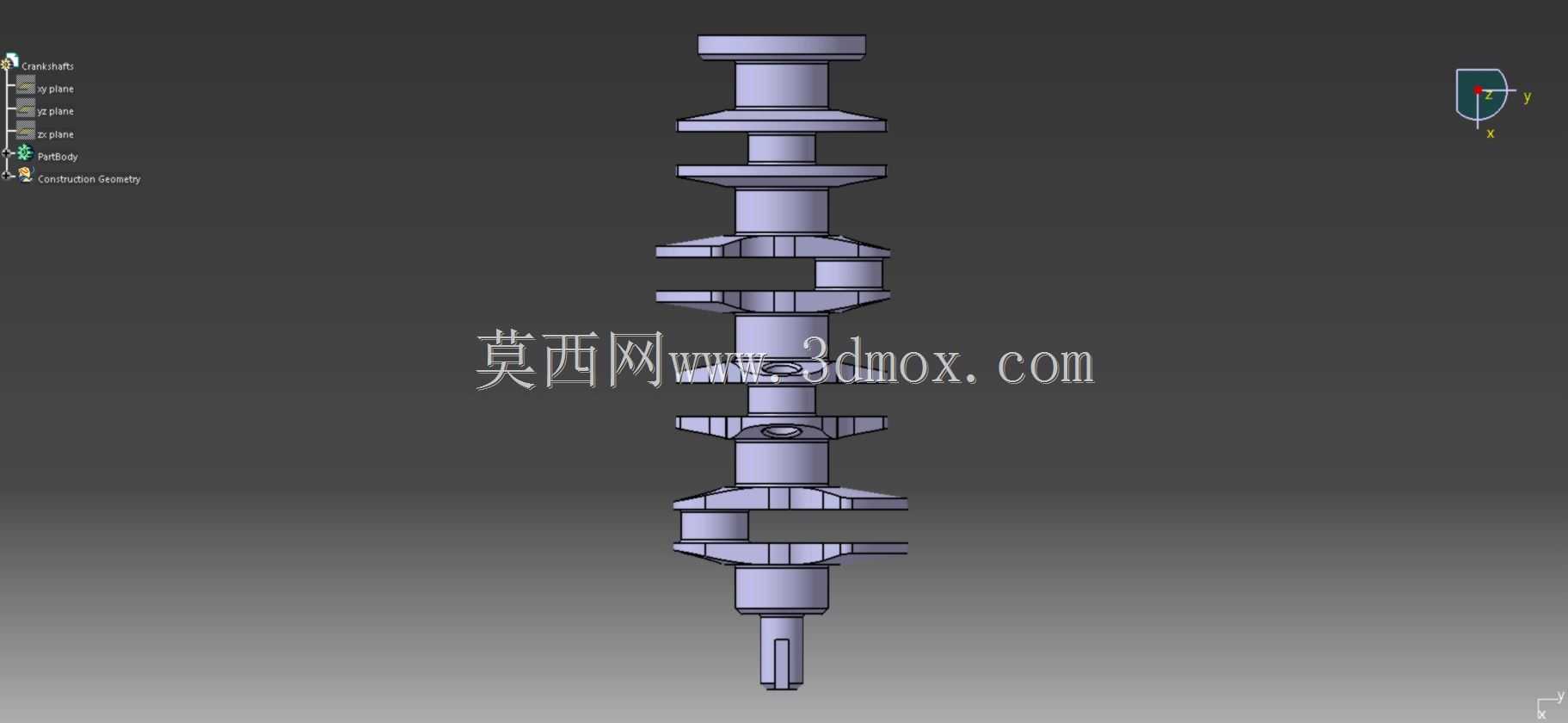

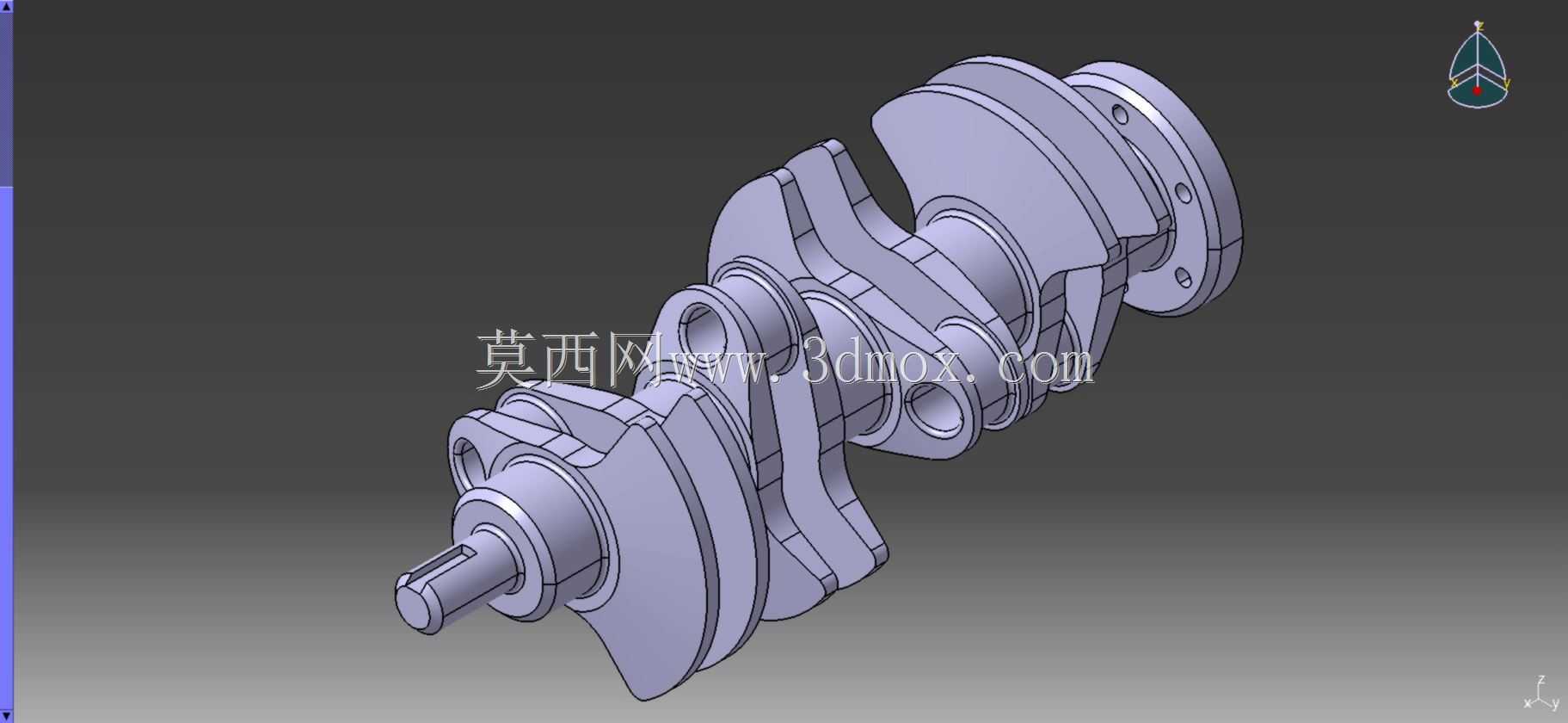

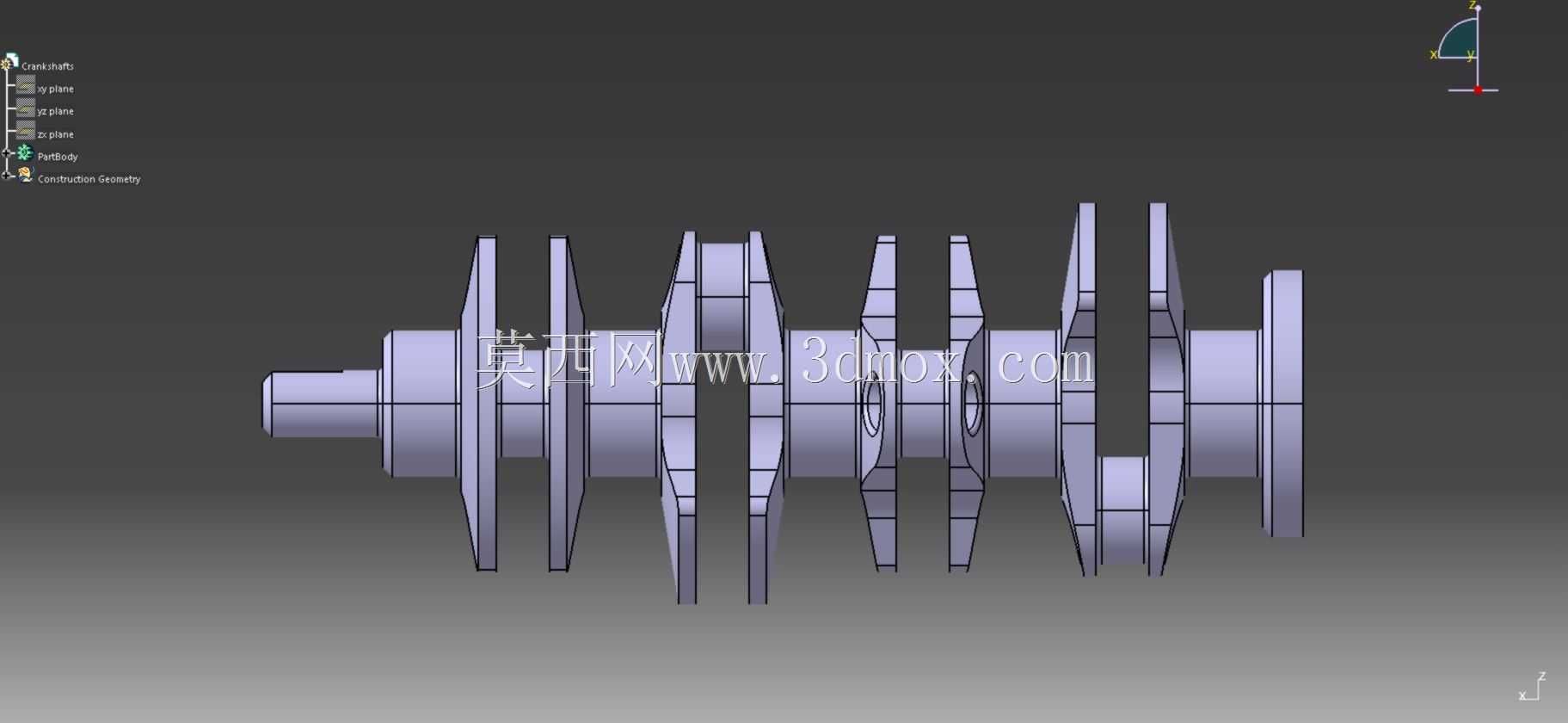

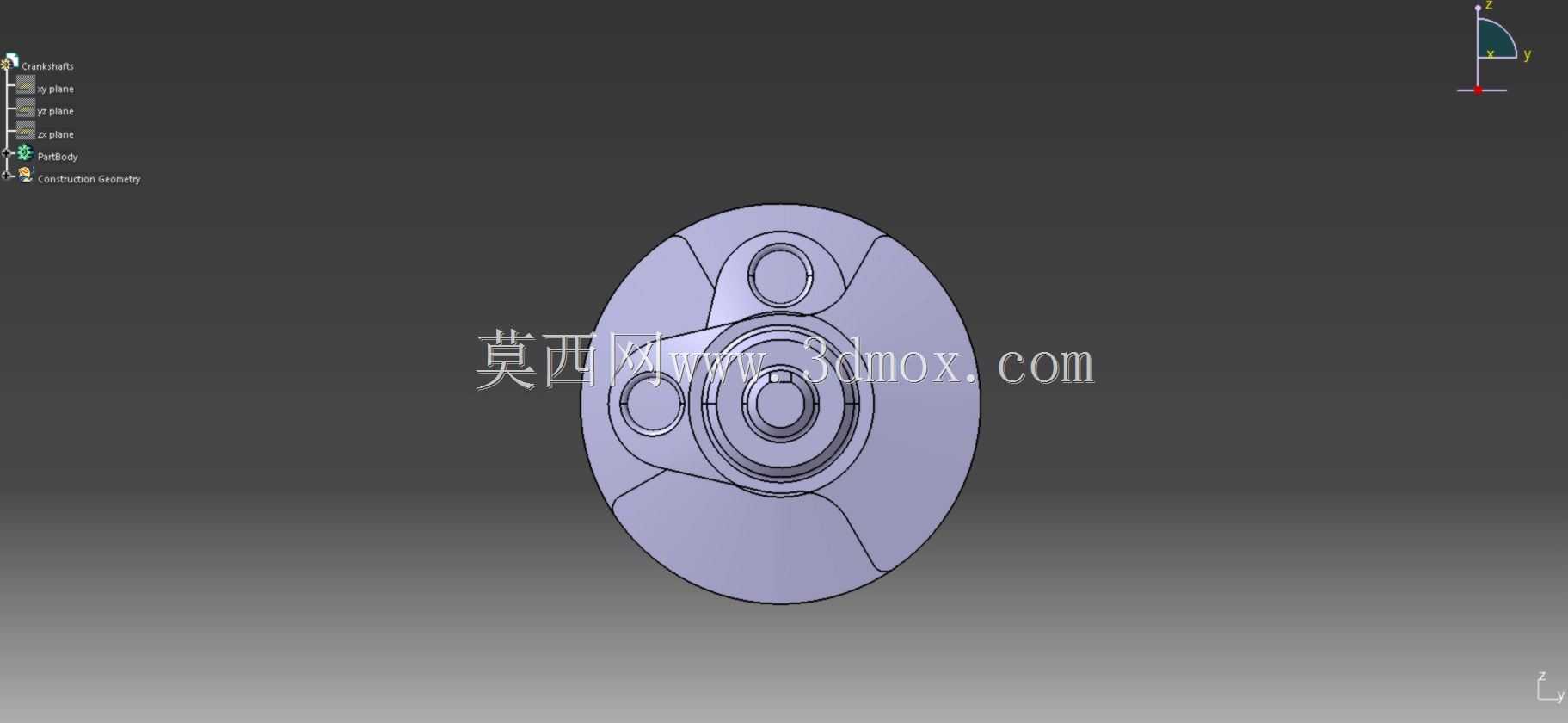

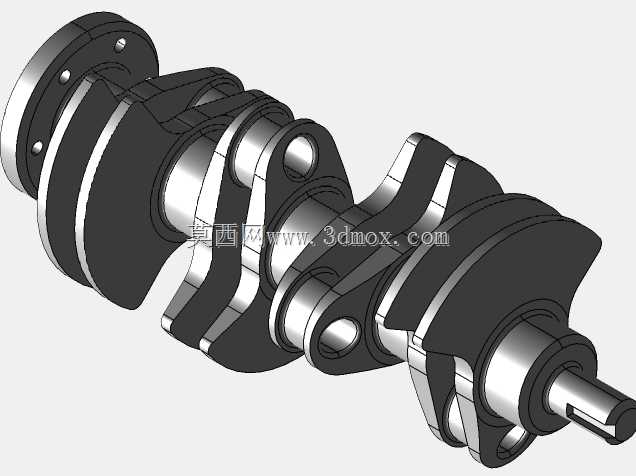

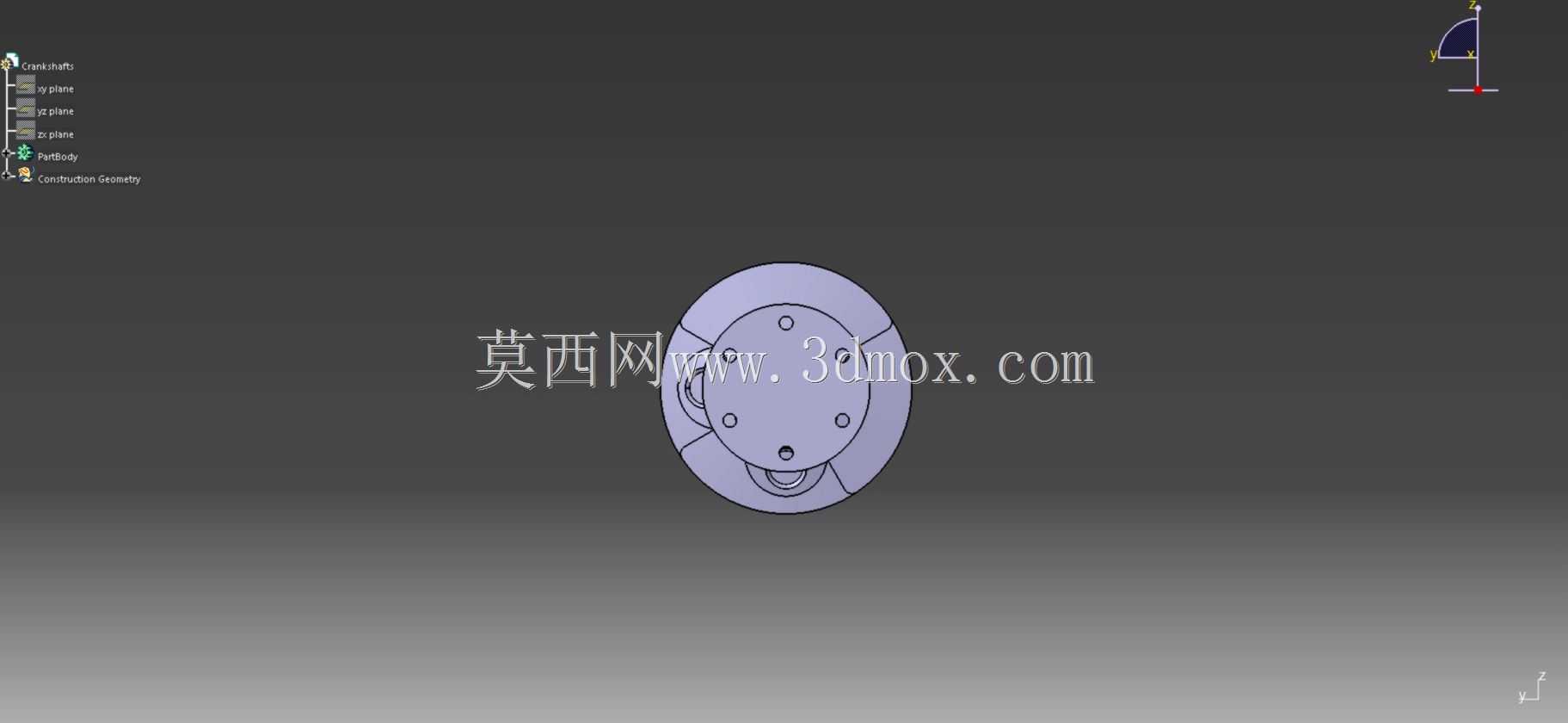

内燃机用多拐曲轴结构三维设计

在往复式内燃机的动力传递链路中，曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心回转构件，其结构合理性直接决定动力总成的运转平顺性、疲劳寿命与NVH表现，广泛适配车用汽油机、柴油机，小型通用动力机组、工程机械动力单元等场景，是动力设备中受力最复杂的核心部件之一。从结构设计逻辑来看，该曲轴采用多曲拐错位布置方案，曲拐的夹角匹配对应气缸的点火间隔角，保证各缸做功冲程的扭矩输出能够连续叠加，避免动力输出出现明显的扭矩波动，同时平衡往复惯性力与旋转惯性力，降低整机运转时的振动幅值。主轴颈作为曲轴的回转支撑基准，与缸体主轴承座配合安装，设计时需严格控制各主轴颈的同轴度公差，避免高速回转时出现轴颈偏磨、轴承烧蚀的故障；连杆轴颈通过连杆与活塞组件连接，承接活塞传递的爆发压力，其表面粗糙度、圆角过渡结构都经过强化设计，圆角位置采用沉切过渡避免应力集中，承受交变载荷时不易出现疲劳裂纹。曲轴的自由端设计有轴伸结构，可用于安装正时齿轮、机油泵驱动轮、皮带轮等附件，输出端带有法兰连接结构，用于与飞轮、离合器总成或液力变矩器连接，传递整机输出扭矩，法兰端的定位止口与螺栓孔位置度需严格匹配对接部件的安装基准，保证动力传递的同轴度。设计过程中需充分考虑安装边界约束：主轴颈的直径尺寸需匹配主轴承瓦的规格系列，曲拐的回转半径决定活塞的行程参数，直接关联内燃机的排量设计；各连杆轴颈的轴向位置需对应气缸的中心距，避免连杆运动时与缸体、曲轴箱发生运动干涉；曲轴上的油道孔采用斜向贯通设计，将主油道的压力润滑油引导至各连杆轴颈与主轴颈的摩擦面，保证运转过程中摩擦副得到充分润滑，油道孔的孔口位置做倒角处理，避免润滑油流动时出现截流、气阻问题。平衡块与曲拐一体铸造成型，其配重质心位置经过动平衡校核，抵消曲拐与连杆大头旋转时产生的离心力，以及活塞往复运动产生的一阶、二阶惯性力，让曲轴在额定转速区间内运转时的剩余不平衡量控制在许用范围内，减少轴承座的附加载荷。曲轴的轴向定位采用止推片结构，设置在中间主轴颈位置，限制曲轴运转时的轴向窜动量，避免离合器分离、齿轮啮合时产生的轴向力导致曲轴移位，保证齿轮系、皮带轮系的正常啮合间隙。从实际应用场景出发，这类多拐曲轴适配直列多缸内燃机，在设计建模时需重点关注各曲拐的相位角精度，建模过程中先建立主轴颈的公共回转轴线，再按照点火顺序对应的角度偏移依次创建各连杆轴颈的特征，平衡块的轮廓需避让曲轴箱内壁、连杆运动轨迹，同时兼顾铸造工艺的拔模斜度要求，避免生产时出现铸造缺陷。曲轴的密封轴颈位置需匹配油封的安装尺寸，表面粗糙度达到油封适配的要求，防止机油渗漏问题。在进行整机装配校核时，需模拟曲轴的全回转运动轨迹，检查活塞在上止点、下止点位置时，曲轴平衡块与活塞底部、连杆杆身的最小间隙，避免热态运转时零部件膨胀出现运动碰擦；同时校核曲轴的扭转刚度，避免在工作转速区间内出现扭转共振，引发轴系断裂故障。
