300WIN MAG步枪弹壳结构三维数模

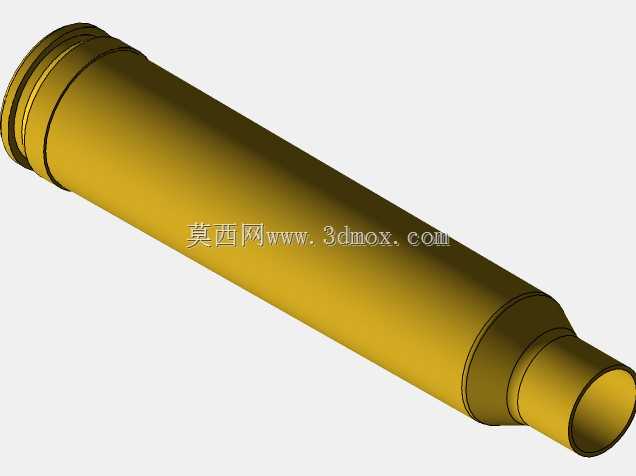

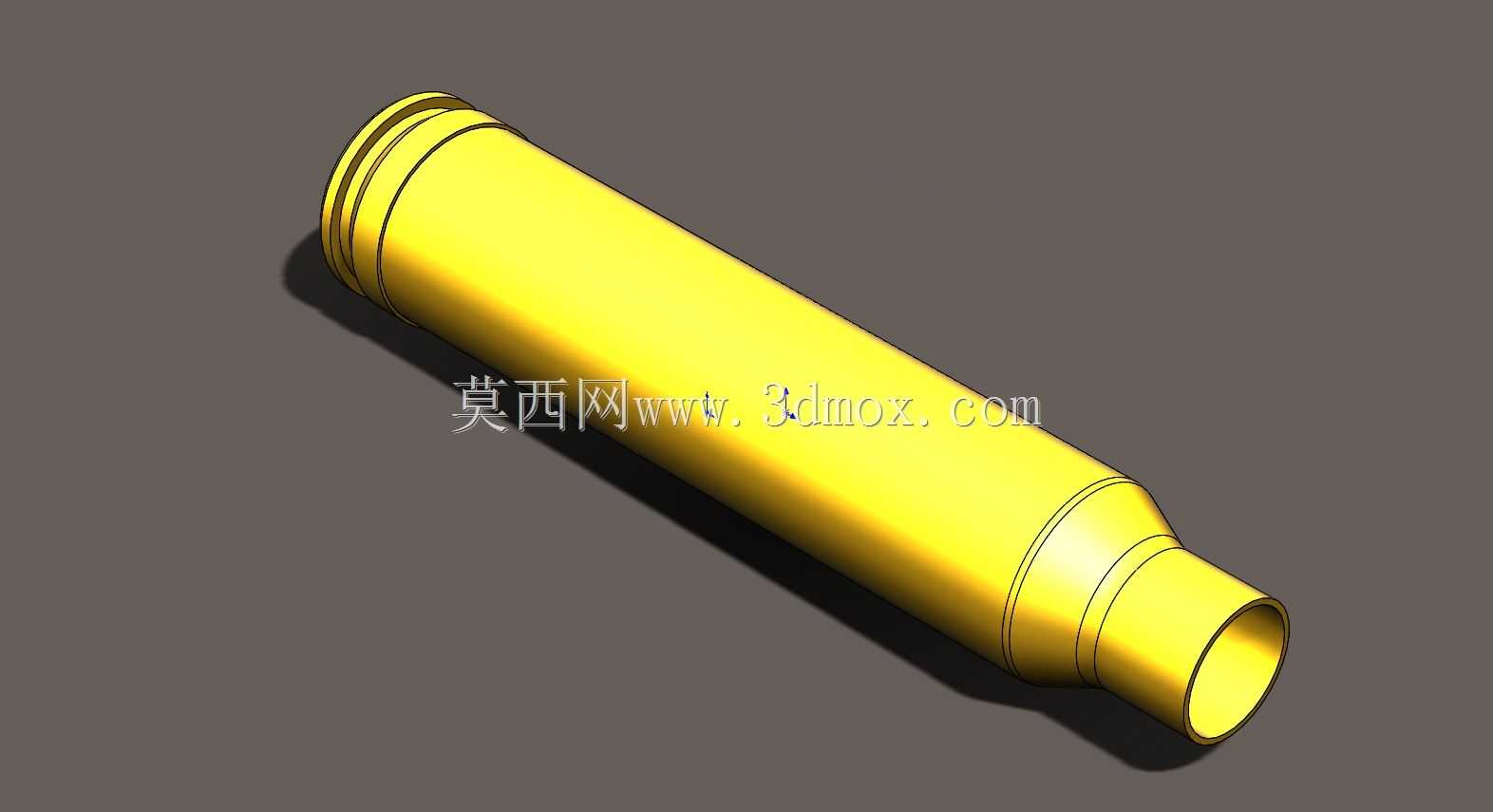

本次呈现的300 WIN MAG弹壳三维结构，在轻武器弹药配套、射击运动器材校验、战术装具适配开发等场景中具备明确的工程参考价值。作为大威力步枪弹的核心承载构件，弹壳的核心功能是在发射瞬间密闭药室燃气，同时固定弹头、底火的装配位置，承受击发时的瞬时高压冲击，其结构精度直接影响弹药击发可靠性与射击精度表现。

从设计逻辑来看，该弹壳采用经典的瓶形收口结构，整体为回转体薄壁金属件，建模过程中严格遵循弹壳各段的壁厚渐变规律：弹壳底部为带拉壳钩槽的凸缘结构，厚度最大，用于承受抽壳时的机械拉力与击发时的底火冲击力；筒体段从底部向口部逐步过渡壁厚，既保证发射时的结构强度，又尽可能控制构件整体重量；收口段的锥度经过精准匹配，与弹头的圆柱部形成过盈配合，保证弹头固定力一致，避免供弹过程中弹头松动移位。建模时对弹壳内部的药室容积做了等比例还原，内部腔道从底部底火室位置向收口段平滑过渡，无突变台阶，避免实际生产中出现应力集中导致的击发开裂问题。

外形尺寸方面，该弹壳严格对应300温彻斯特马格南弹的标准尺寸边界，全长、底缘直径、筒体最大直径、收口段锥度、口部内径均与实物公差带匹配，可直接用于弹匣、弹膛、抽壳机构的干涉校验工作。在枪械结构设计环节，该数模可用于验证供弹坡角度、拉壳钩齿形、抛壳挺位置的匹配度，避免设计阶段出现供弹卡滞、抽壳断裂、抛壳角度异常等问题；在战术装具开发中，可用于校验弹夹、快拔套、弹药携行具的容腔尺寸，保证装具对弹药的固定力度合适，取放顺畅无卡滞；在射击运动器材的校验工装开发中，该数模可作为基准件，用于检测弹膛规、弹头座规等量具的尺寸精度。

建模过程中对弹壳表面的细节特征做了完整还原，包括底部的底火安装台、拉壳钩配合槽、筒体表面的拔模斜度、收口段的配合环线，所有圆角过渡均按照实际冲压加工的工艺要求设置，没有出现尖锐直角等不符合实际加工逻辑的特征。从材料适配角度，该结构对应黄铜或覆铜钢的冲压成型工艺，建模时预留了冲压加工的壁厚余量，各段的拉伸比符合冷冲压工艺的成型极限，可直接用于冲压模具的结构设计参考，不需要额外做工艺性修正。

在实际工程应用中，这类弹壳数模还可用于弹道仿真分析的前置建模环节，通过准确的弹壳容积、壁厚分布参数，为内弹道计算提供准确的结构边界，提升膛压曲线、弹头初速仿真结果的准确度。对于做射击训练模拟器材开发的工程师而言，该数模可直接用于加工训练用惰性弹的结构设计，保证训练弹与实弹的外形、重量、重心位置一致，让训练操作的手感与实弹操作无明显差异，提升训练的拟真度。需要注意的是，该结构仅作工程设计参考使用，不可直接用于违规弹药的加工制造，所有应用场景需符合相关行业的合规要求。
