医院机电管线综合支吊架排布设计

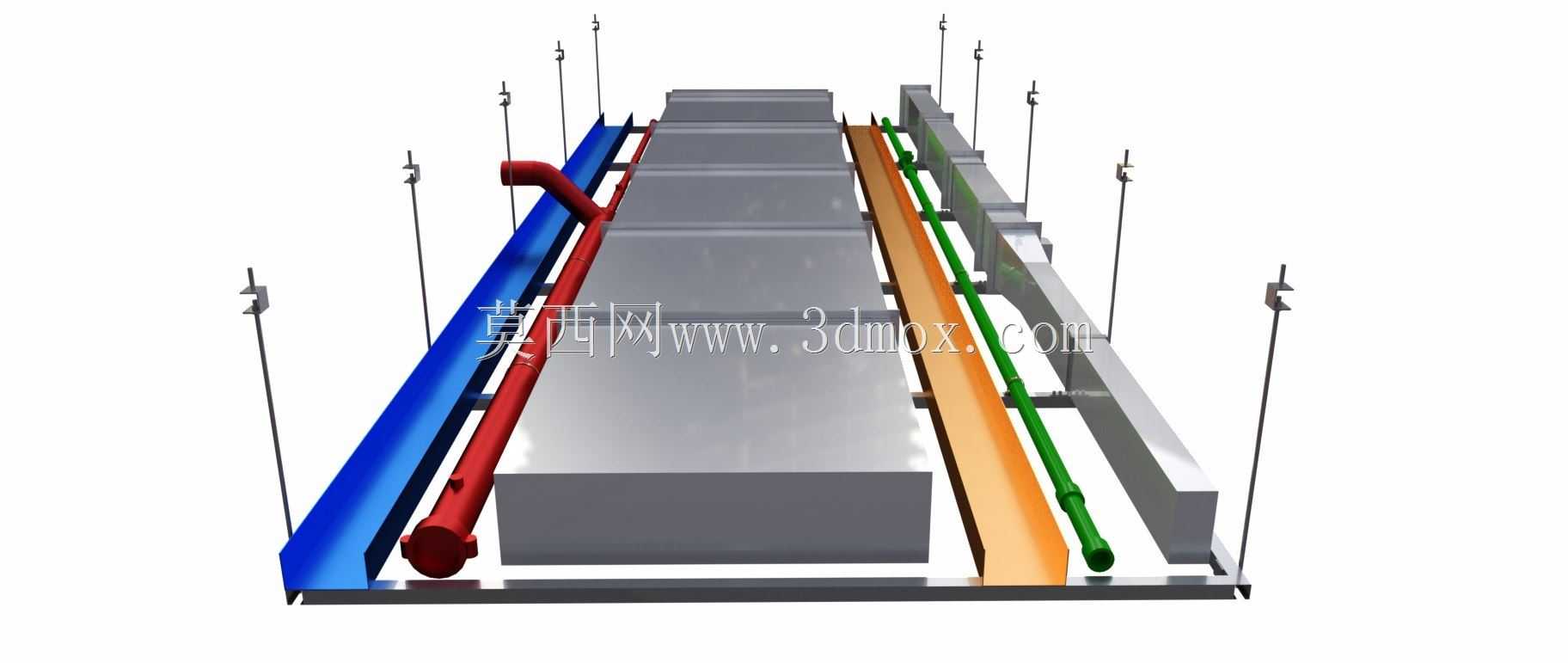

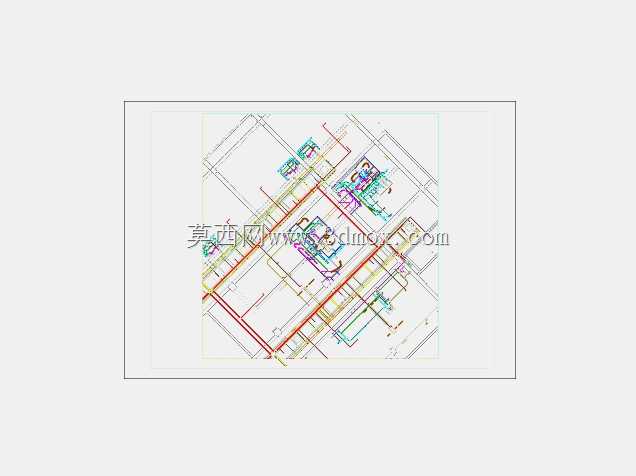

这套机电管线综合排布方案，针对医院公共区域吊顶内的机电安装场景做了针对性优化，区别于普通民用建筑的管线排布逻辑，医院场景下对管线的检修空间、净空高度、不同介质管线的安全间距都有更严苛的要求。从实际安装边界来看，整体排布宽度控制在1.8米范围内，纵向安装长度可根据走廊实际长度做模块化拼接，支吊架顶部通过膨胀螺栓与结构楼板固定，吊杆间距严格按照不同管线的荷载要求设置，其中风管段吊杆间距不超过2.5米，给排水管道段吊杆间距不超过2米，电缆桥架段吊杆间距不超过1.5米，避免管线运行过程中出现挠度变形。设计过程中优先遵循小管让大管、有压管让无压管、弱电管让强电管的排布原则，最左侧布置的是蓝色标识的冷冻水供回水管，紧邻的红色管道为消防喷淋干管，中间大尺寸矩形构件为通风空调系统的送风风管，风管右侧橙色构件为强电电缆桥架，最右侧绿色管道为医用纯水管道，各管线之间预留了不小于100mm的安装操作间隙，满足后期保温施工与日常检修的操作空间需求。支吊架采用共用槽钢底座的集成式设计，替代传统分散式支吊架，能够有效减少吊顶内的吊杆数量，降低对结构楼板的钻孔破坏，同时压缩管线排布所需的竖向空间，在保证管线安装要求的前提下尽可能提升走廊净空高度，避免医院公共区域出现压抑感。考虑到医院场景下部分管线需要定期维护检修，排布时在消防管道阀门位置、风管风量检测口位置、桥架穿楼板位置都预留了对应的操作空间，不会出现后期检修时需要拆解相邻管线的问题。不同介质管线的间距设置也符合医疗建筑机电安装规范，医用纯水管道与电缆桥架之间预留了足够的安全距离，避免管道结露水滴入桥架引发电气安全隐患，消防管道与通风风管之间的间距满足管道保温层施工的最小操作面要求，冷冻水管道外侧预留了25mm的保温层安装空间，避免后期保温施工时出现空间不足导致保温层拼接不严的问题。从安装逻辑来看，这套模块化排布可以在工厂提前完成支吊架的预制加工，现场只需要完成定位组装，能够大幅缩短现场施工周期，减少医院装修阶段的现场作业量，降低施工过程中对其他工序的交叉干扰。管线的固定件也根据不同管线的特性做了区分，圆形管道采用配套的管卡固定，矩形风管采用角钢横担配合抱箍固定，电缆桥架采用压板固定，所有固定件都做了圆角处理，避免安装过程中划伤管线外护层或者保温层。支吊架的横担采用镀锌槽钢加工，所有焊接位置都做了防腐处理，适配医院建筑较长的使用周期需求，减少后期支吊架锈蚀带来的安全隐患。排布时还考虑了后期管线扩容的可能性，在桥架与风管之间预留了150mm的备用空间，可满足后期新增弱电管线或者小型医用气体管道的安装需求，不需要对原有支吊架体系做大规模改造。
