医院用集成式暖通空调管线模块

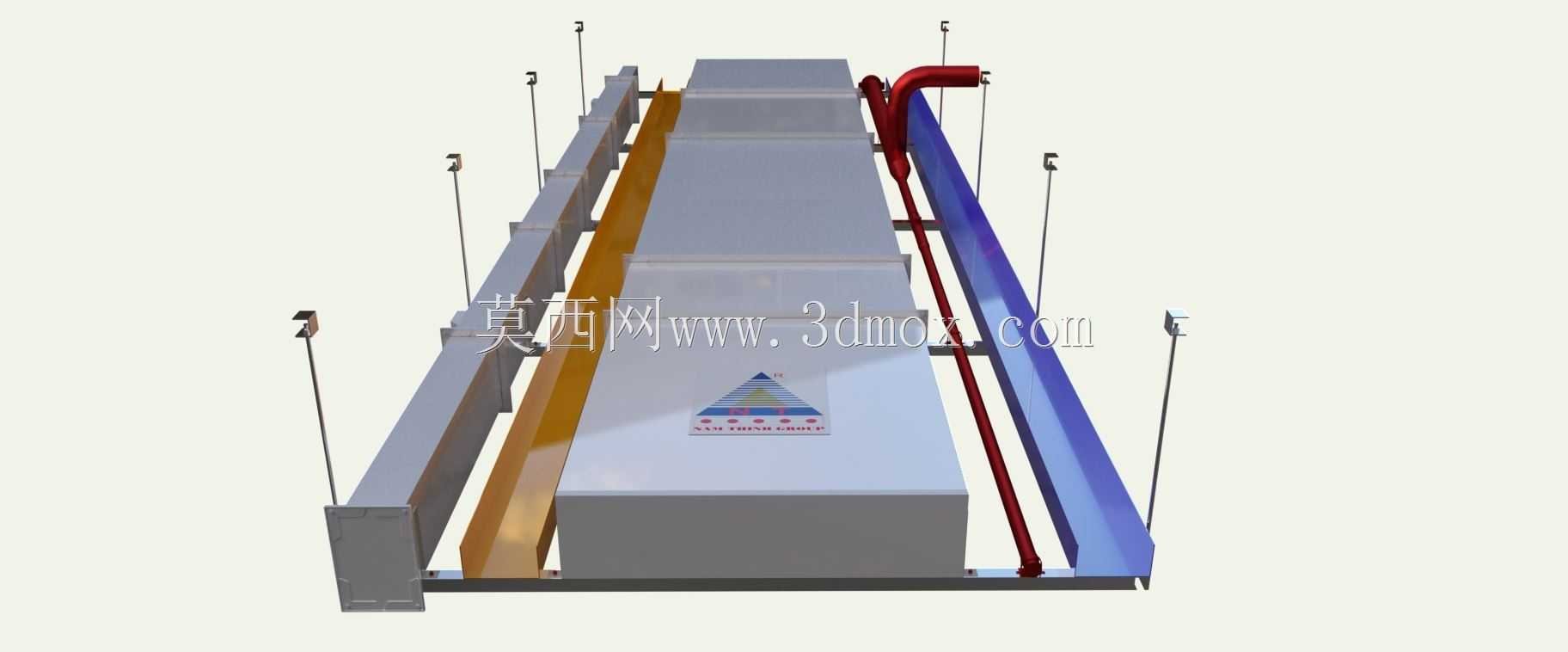

这套集成化的暖通空调管线模块，主要面向医院公共诊疗区域、住院病区的吊顶内机电安装场景设计，核心解决传统现场散件安装效率低、管线排布冲突多、标高控制难度大的痛点。从结构组成来看，模块整合了主送风风道、冷凝水排水支管、冷媒输送管路以及配套的吊装固定构件，所有构件在预制阶段就完成了相对位置校准，现场仅需完成模块段间拼接和主立管对接，就能大幅压缩吊顶内的机电安装工期，尤其适配医院这类对施工周期管控严格、需尽可能减少现场作业扬尘与噪音的项目场景。

设计阶段优先考虑了医院场景的特殊运维需求，主送风风道采用圆角过渡的变径段设计，在风道转弯位置做了导流结构优化，能降低送风过程中的风阻损耗与气流啸叫，避免风管运行噪音影响病区声环境。冷媒管路沿风道侧边排布，采用独立的管卡固定在模块集成的侧向支架上，与风道外壁预留了足够的保温施工间隙，避免冷桥结露问题；红色的冷媒供液管与蓝色的回气管做了明确的位置区分，现场接管时无需额外做管线标识核对，能减少接反管路的施工失误。冷凝水管沿模块纵向设置了固定的安装坡度，预制阶段就完成了坡度校准，现场吊装后无需二次调整坡向，就能保证冷凝水顺利排放，避免传统现场安装时坡度控制不当导致的冷凝水倒灌、吊顶漏水问题。

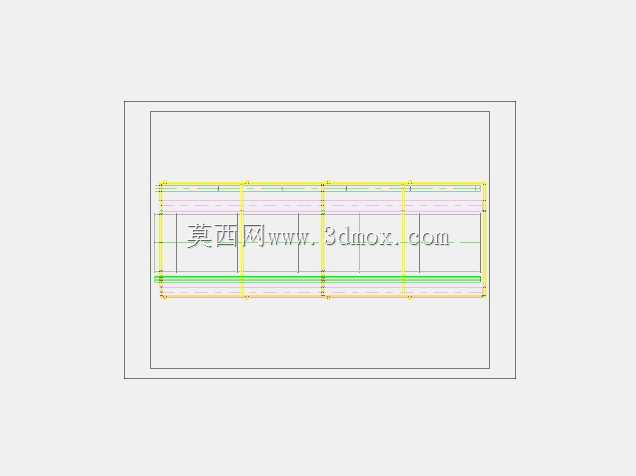

从安装边界来看，整套模块的横向宽度控制在常规医院吊顶龙骨的分格尺寸范围内，吊装吊杆的点位完全匹配常规吊顶的吊杆排布间距，不需要额外在顶板上增设吊装埋件，模块底部的标高预留了足够的吊顶饰面安装空间，同时侧边与其他机电管线（如消防喷淋管、强电桥架、弱电穿线管）预留了不小于100mm的安装间隙，避免不同专业管线安装时出现位置冲突。模块两端的风道接口采用标准法兰连接结构，法兰孔位完全匹配常规镀锌钢板风管的通用孔距，不管是和同规格模块拼接，还是和现场制作的异形风管段对接，都不需要额外做接口改制。

实际应用中，这类预制集成模块相比传统现场散拼安装，能减少60%以上的现场作业量，所有管线的固定支架都在预制阶段做了防腐处理，焊缝位置也做了密封打磨，安装完成后的整体观感更规整，后期运维时拆开吊顶检修口就能清晰分辨各管线功能，不需要额外排查管线走向。模块顶部的吊装构件采用可调节高度的吊杆结构，现场吊装时可以根据顶板实际标高误差做微调，不需要对预制段做现场切割修改，适配不同项目的吊顶层高差异。风道表面预留了风量检测口、过滤器安装位的接口，后期运维时可以直接在预留位置安装检测设备，不需要在已安装的风管上二次开孔，避免破坏风管保温层与结构密封性。针对医院洁净区域的使用需求，模块的风道拼接位置都预留了密封胶条的安装槽，安装时嵌入密封胶条就能满足洁净区域的风管漏风率要求，不需要额外在接缝处做密封处理。
