施工场地入口伸缩式围挡大门设计

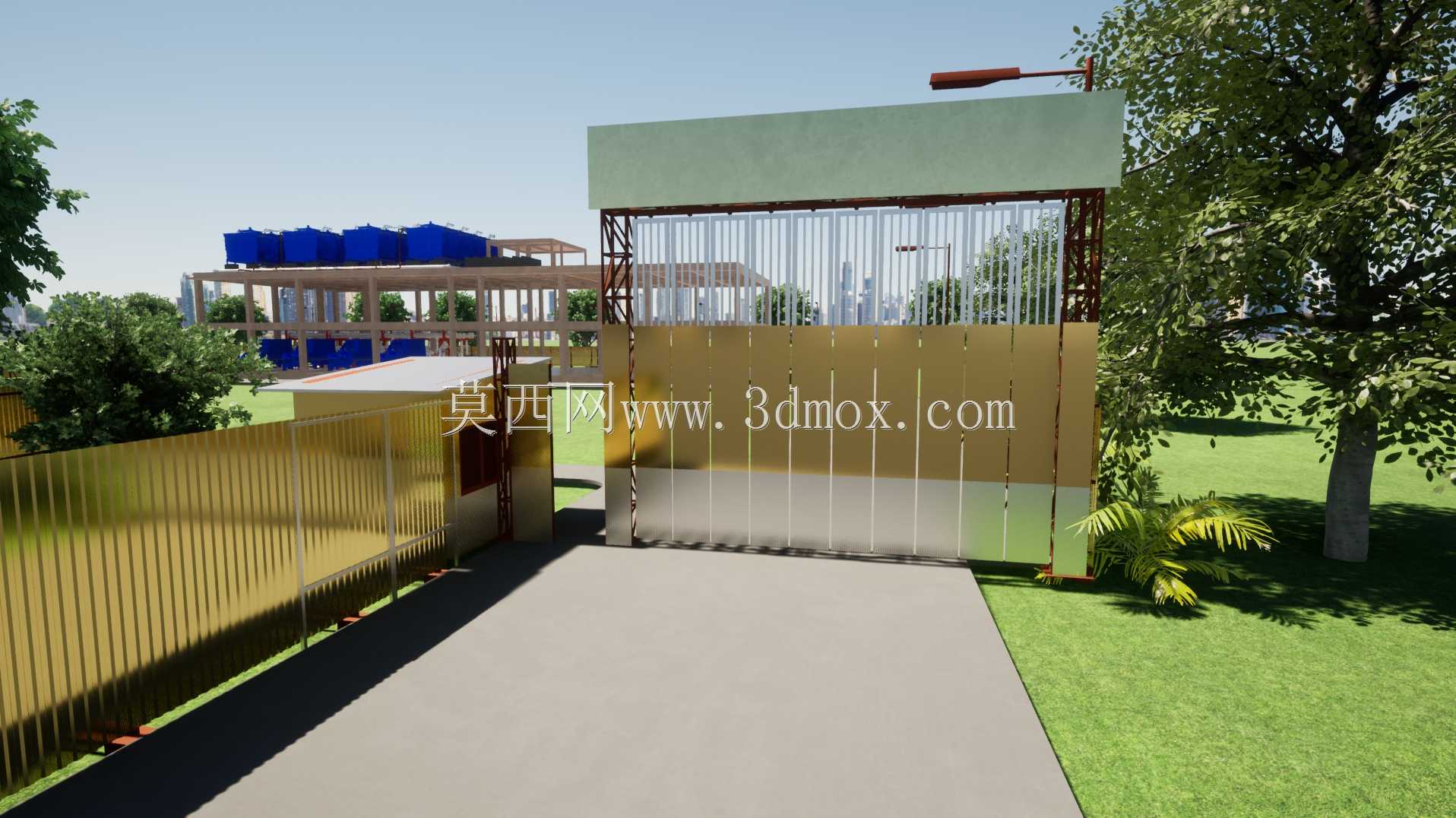

这套三维设计对应施工场地主入口的通行管控设施，核心解决封闭施工区域人员、车辆进出的权限管控与场地边界隔离需求，适配市政工程、住宅项目、工业厂区在建阶段的入口布设场景。从实际使用逻辑出发，日常施工时段大门可完全开启，满足渣土车、混凝土罐车、工程机械设备的大宽度通行需求，非施工时段完全闭合，配合侧边固定式围栏形成连续封闭边界，避免无关人员随意进入施工区域引发安全隐患。设计阶段首先明确通行边界参数，主通行段预留的净空宽度可覆盖常规工程车辆的转弯与直行通行需求，闭合状态下整体高度符合施工区域围挡的高度规范，顶部预留的照明与监控设备安装位，可直接搭载场地现有安防系统，无需额外增设独立支架。大门主体采用分段滑移式结构，底部设置嵌入式导向轨道，轨道与入口处硬化路面齐平铺设，不会对车辆通行造成凸起阻碍，每段门体框架采用矩形管材做受力骨架，外侧覆盖彩钢围挡面板，面板表面做哑光防锈处理，适配户外长期日晒雨淋的使用环境，避免短时间内出现锈蚀掉漆问题。门体侧边与固定式彩钢围栏做衔接处理，衔接处设置密封挡边，闭合后不存在可钻入的间隙，门体顶部的横梁除了承担结构受力作用，还预留了管线穿设通道，可将照明线路、监控线路从侧边围栏内部直接引至顶部设备位，避免明线外露造成的老化破损风险。从建模细节来看，门体的每段滑移单元都设置了独立的限位结构，完全展开与闭合时都能通过底部限位块锁定位置，不会受大风影响出现滑移错位，门体侧边设置的手动推拉把手高度符合人体操作习惯，日常开关门无需额外借助工具，单人即可完成操作。配套的侧边固定式围栏采用与大门一致的面板材质与框架结构，沿场地红线连续布设，围栏底部设置混凝土挡水埂，避免场地内施工积水顺着围栏底部流到外部市政道路，围栏立柱采用膨胀螺栓与地面硬化层固定，固定点的抗风载荷满足当地常年最大风力的受力要求，不会出现大风天气倒伏问题。入口处的地面做了找坡处理，朝向场地外侧设置排水坡度，避免雨天入口处积水影响人员车辆进出，大门内侧预留的保安岗亭布设位置，与门体保持足够安全距离，岗亭人员可直接观察到进出人员与车辆的状态，无需探出身体即可完成开门操作。建模过程中对所有连接节点做了还原，包括框架管材的焊接节点、面板与框架的铆钉固定点、轨道与地面的膨胀螺栓固定位、门体底部的导向滑轮结构，所有构件的尺寸参数都按照实际施工围挡的通用规格设定，可直接导出构件下料表用于现场加工制作，无需二次调整尺寸。门体顶部搭载的照明灯具采用广角度投射灯，闭合状态下可覆盖入口前方5米范围的照明需求，夜间无需额外增设临时照明即可满足进出查验的光线要求，监控支架的安装角度可灵活调整，可覆盖入口内外两个方向的监控视野，不存在视觉盲区。考虑到施工场地的临时使用属性，整套大门与围栏结构都采用装配式设计，所有构件都可通过螺栓拼接组装，项目完工后可全部拆卸转运至其他项目重复使用，减少临时设施的材料浪费，构件的单块重量控制在人工可搬运范围内，现场安装无需动用大型吊装设备，两名工人配合即可完成整套入口设施的组装搭建。
