大跨度生产车间通风管道布设结构

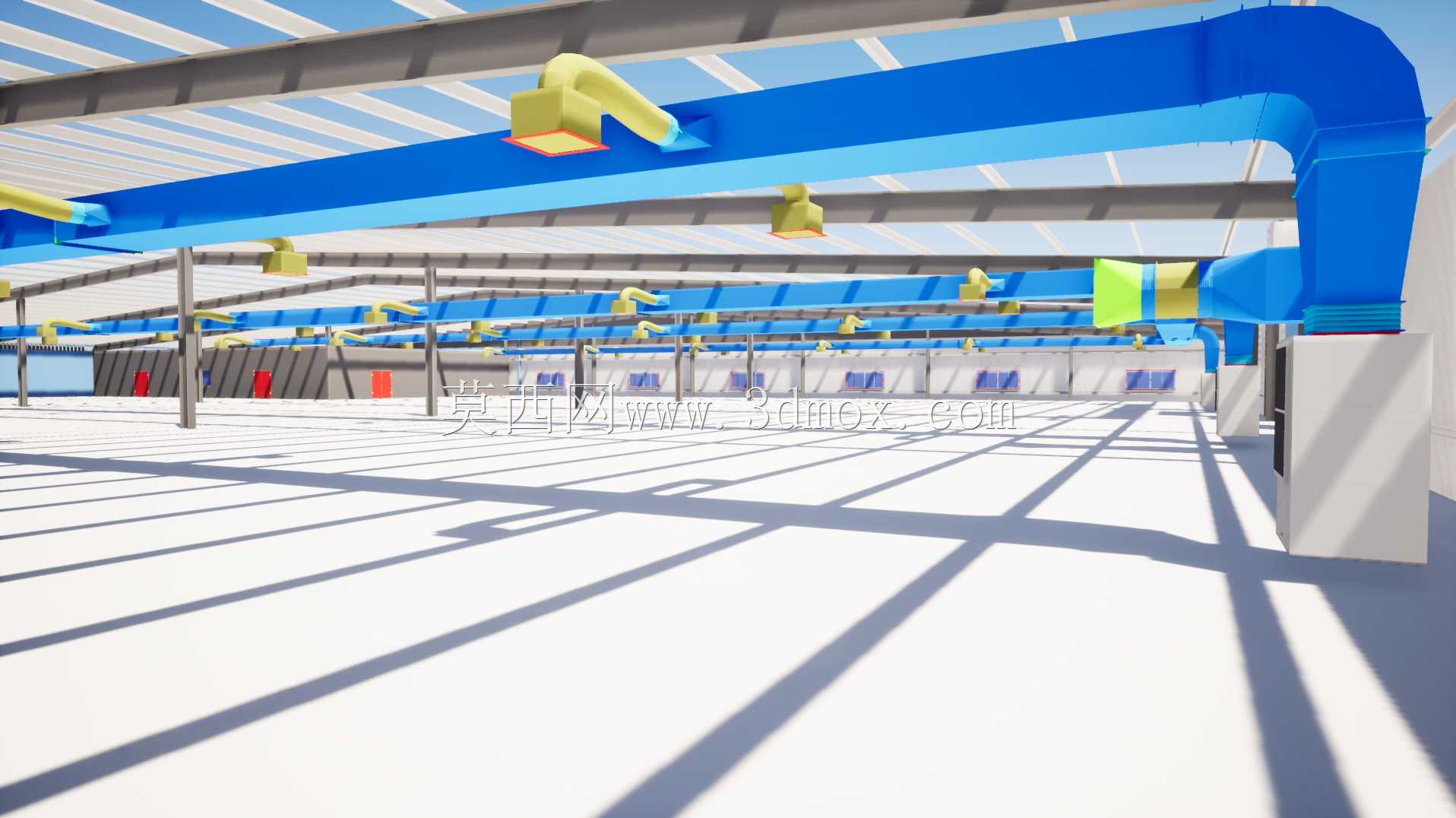

这套三维结构完整还原了大跨度单层生产车间内的暖通通风系统布设状态，建模时优先考虑了实际施工中的安装边界与运维空间预留，没有做理想化的管线拉直处理，所有弯头、变径、支吊架位置都贴合现场施工的常规逻辑。从应用场景来看，这类布设方式常见于电子装配、轻工加工、仓储类大空间厂房，这类厂房内部没有过多重型设备隔断，柱网间距通常在6到8米区间，层高普遍在6米以上，通风主管道沿屋面梁底敷设，不会占用地面生产作业的有效空间，也能避免叉车、物料转运设备通行时剐蹭管线。

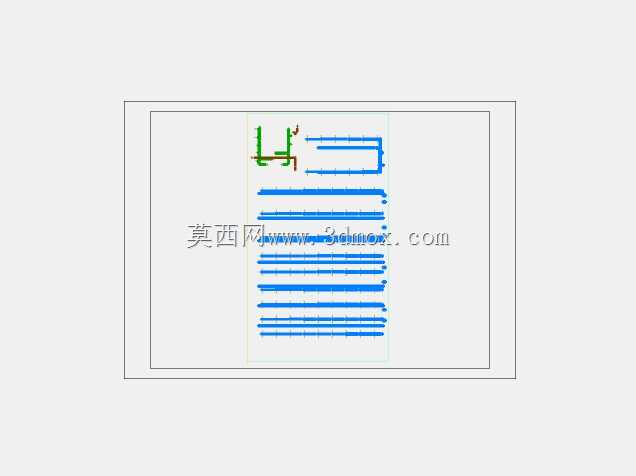

设计过程中首先确定了主风管的走向，沿厂房纵向中轴线排布主风道，再根据每个柱距区间的送风需求向两侧分出支风管，主风管的截面尺寸根据整体送风量核算，靠近风机端的风管截面更大，沿送风方向逐步做变径处理，避免远端送风压力不足。所有风管弯头都采用了圆弧过渡结构，而非直角弯折，能有效降低风阻，减少通风过程中的噪音与能耗，弯头的曲率半径按照风管截面长边的1.5倍设置，符合暖通施工的常规规范要求。

支吊架的布设是这套结构的重点，每段风管的承重支架都固定在屋面钢结构梁的下翼缘位置，没有直接固定在屋面板上，避免长期承重导致屋面板变形，支架间距根据风管截面尺寸调整，大截面主风管的支架间距不超过3米，支风管的支架间距可适当放宽到4米，所有支架与风管接触的位置都加设了橡胶减震垫，减少风机运行时的振动通过支架传递到厂房结构，降低车间内的结构传声。

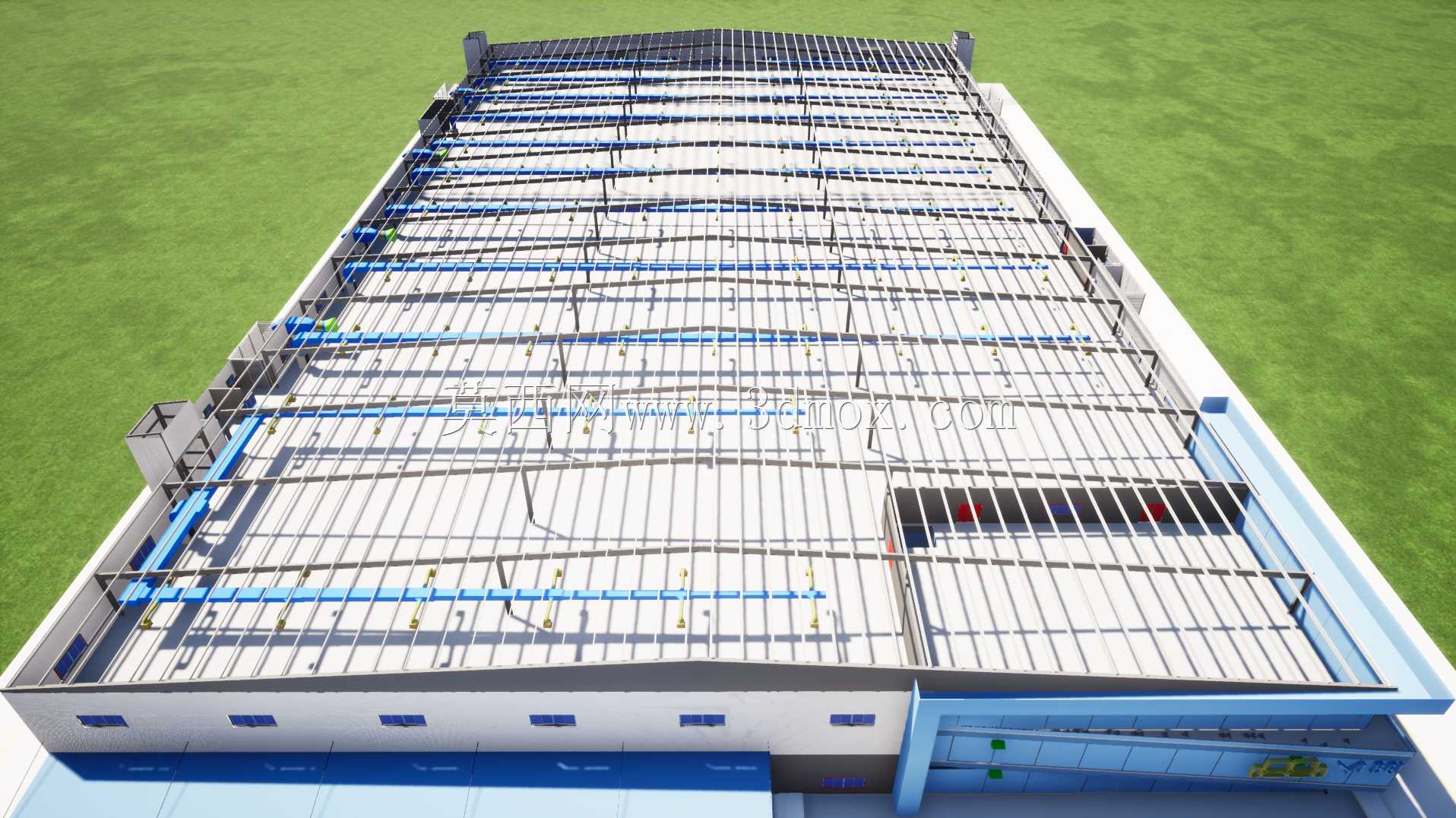

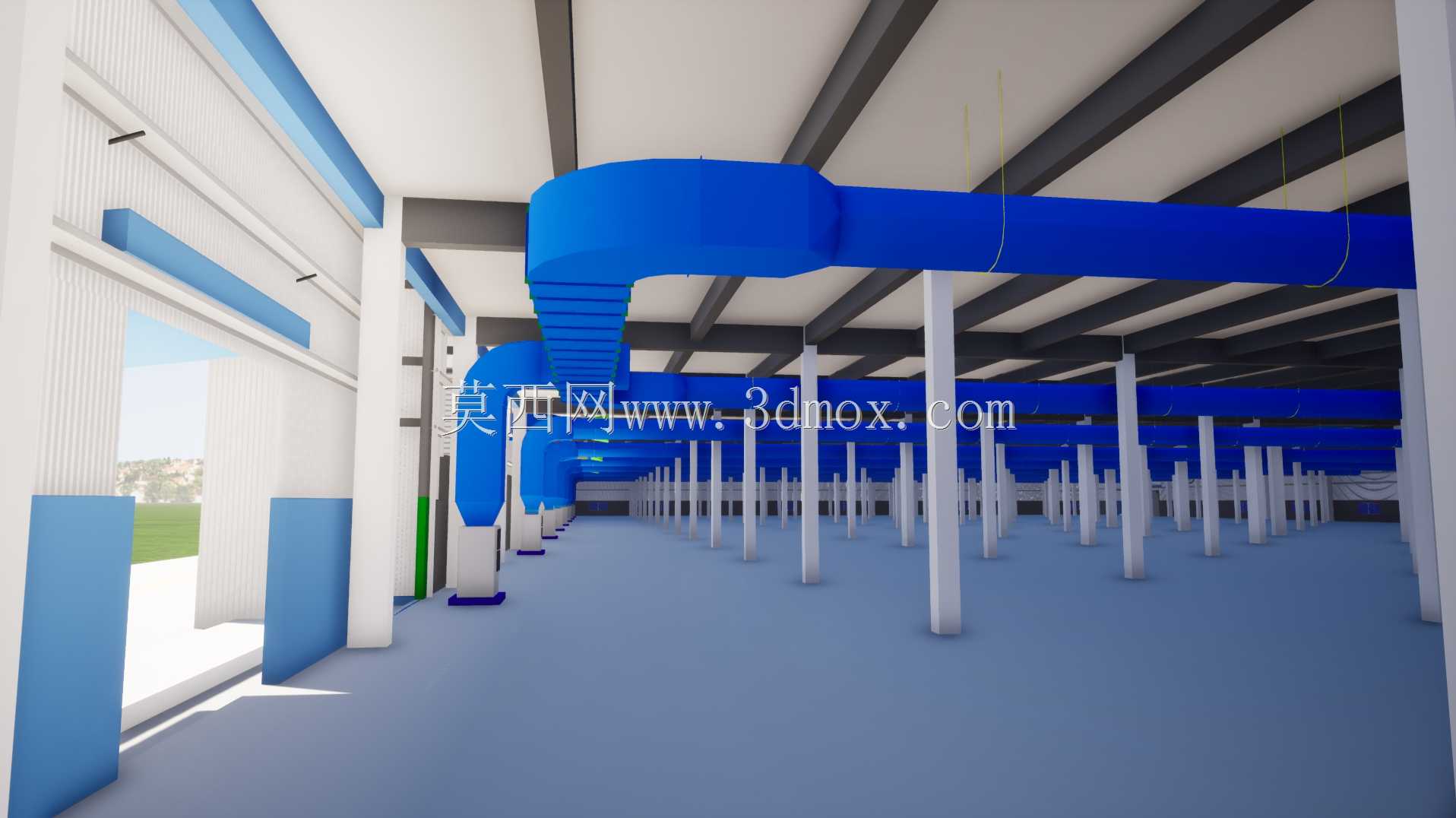

厂房内的结构立柱采用等距排布，所有风管都避开了立柱的正上方区域，在立柱位置做风管绕流处理，保证立柱周边的空间可以正常安装照明灯具、消防管线、动力桥架等其他配套设施，不会出现多专业管线碰撞的问题。风管的安装高度统一控制在地面以上4.5米位置，下方预留足够的设备安装与物料堆放空间，即使后续车间内加装高架货架或者大型生产设备，也不会和通风管线产生干涉。

从建模细节来看，风管的法兰连接位置都做了清晰的结构表达，每段风管的长度按照常规板材的加工尺寸设置为1.2米每段，方便工厂预制加工后运输到现场拼接，减少现场切割作业的工作量。风管表面的蓝色涂装对应常规通风管道的防锈漆与面漆涂层，建模时区分了风管本体、支架、法兰的不同材质表现，能直观区分不同构件的功能属性。靠近厂房出入口位置的风管做了端口封堵与导流处理，避免出入口位置的室外气流倒灌影响整个通风系统的风压平衡，同时在出入口侧边预留了新风口的接驳位置，方便后续对接新风处理设备。

这套结构在建模时还考虑了后期运维的空间需求，主风管侧边预留了600mm宽的检修通道，运维人员可以通过屋面的检修马道到达各个风管段，对风管的密封情况、支架牢固度进行定期检查，也方便后续在风管上加装风口、调节风阀等配件。所有管线的排布都遵循了“有压让无压、小管让大管”的综合管线原则，虽然这套模型只展示了暖通通风系统，但预留的空间完全可以容纳消防喷淋、电气桥架、压缩空气管线等其他厂房配套管线，不会出现各专业施工时的位置冲突。对于结构设计从业者来说，这套模型可以作为大空间厂房暖通管线综合排布的参考模板，能直观理解管线布设时的尺寸控制、支架选型、空间预留的实际逻辑，避免在设计阶段出现管线碰撞、安装空间不足等常见问题。
