医院机电综合管线排布三维设计

这套三维设计成果针对医疗建筑机电系统的现场安装需求搭建，核心覆盖医疗场所内各类动力、介质输送管线的空间排布逻辑，完全贴合医院这类对管线运行稳定性、维护便捷性有极高要求的应用场景。不同于普通民用建筑的机电排布，医院场景下的管线需要同时承载医用气体、生活给排水、消防供水、强弱电桥架、通风空调风管等多类系统，不同系统的管线有严格的间距要求、坡度要求与防干扰要求，设计阶段如果仅依靠二维图纸叠加，很容易在施工阶段出现管线碰撞、净空不足、后期维护空间被挤占的问题，这套三维模型就是为了在施工前完成全系统的碰撞校验与排布优化。

从实际用途来看，这套排布设计直接服务于医院机电安装的施工交底，现场施工人员可以通过三维视角直观确认每根管线的走向、标高、固定位置，避免不同专业施工队交叉作业时出现的抢空间、拆改返工问题。尤其是医院的手术部、ICU等核心区域，医用气体管线的密封性、走向合理性直接关系到临床使用安全，消防管线的布置要满足防火分区的覆盖要求，通风风管还要兼顾气流组织的合理性，避免不同区域的空气交叉污染，这些要求在三维模型里都通过分层排布、预留安全间距的方式做了落地。

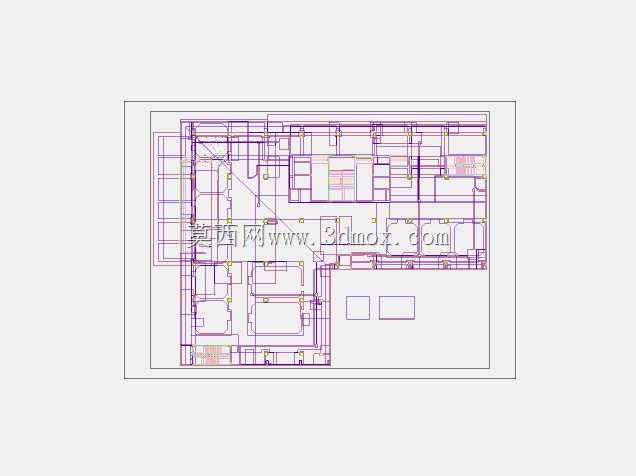

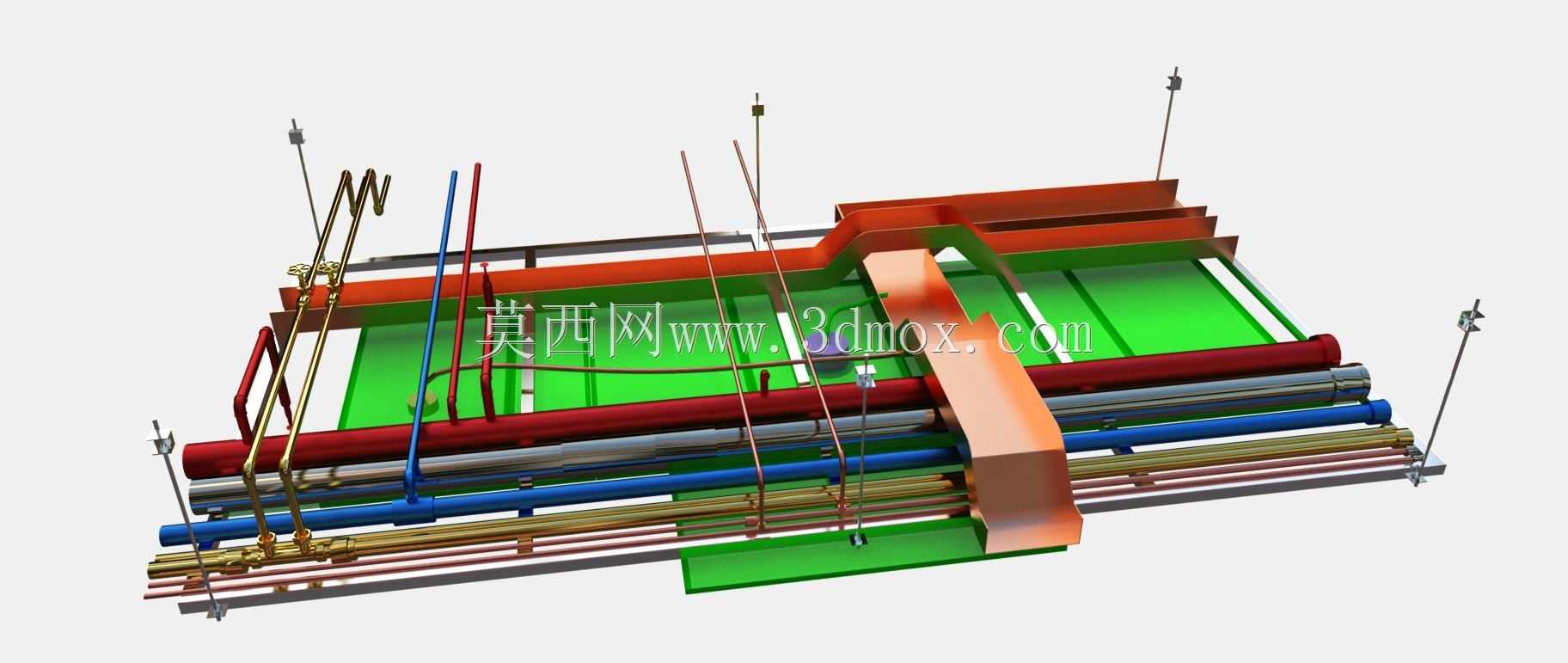

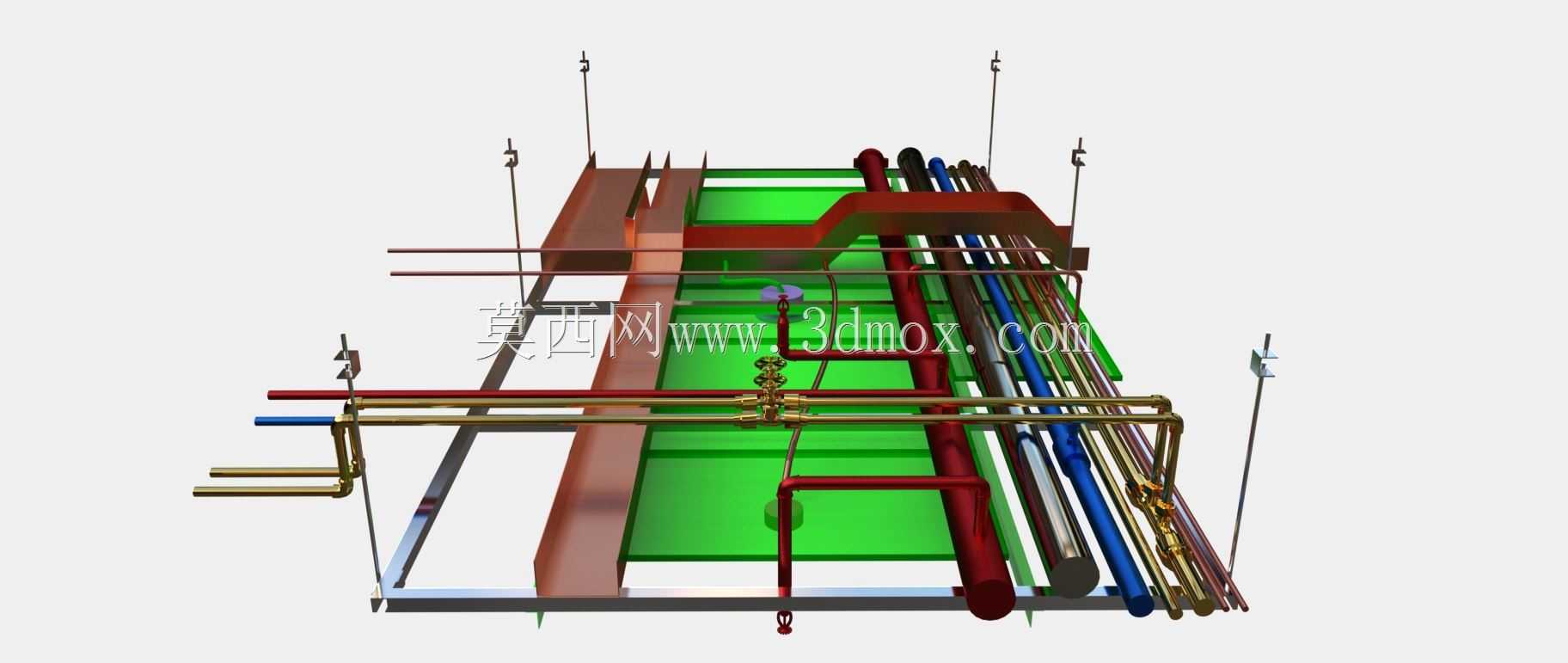

模型里呈现的功能特性非常明确：不同颜色的管线对应不同的输送介质，红色管线多为消防供水与热水供应管路，蓝色为冷水与给水管道，铜色管路对应医用氧气、负压吸引等专用气体管线，绿色区域为各楼层的结构楼板与走道基准面，边缘的金属框架是管线综合支吊架的承载结构。所有管线的转弯处都做了曲率适配，避免介质输送时出现过大的阻力损失，带阀门的管段全部预留了操作空间，后期运维人员可以直接在预留位置完成阀门启闭、检修更换作业，不需要额外拆解周边管线。支吊架的点位排布完全结合管线的荷载分布计算，大管径的重力流管道单独设置承重支架，小管径的支管可以共用综合支架，既控制了支架的材料用量，也避免了支架过多挤占吊顶内部空间。

设计思路上完全遵循医疗建筑机电设计的规范逻辑，首先确定大管径、不易转弯的风管与排水管道的基准标高，这类管线调整难度大，优先占据最合理的安装高度；之后排布压力流的给水、消防管线，这类管线可以通过弯头调整走向，灵活避让大管径管线；最后排布强弱电桥架与医用气体小管径管线，这类管线自重小、转弯半径小，可以在剩余空间里做最优排布。所有管线的排布都预留了不小于150mm的安装操作间隙，管道保温层的厚度也在模型里做了实体还原，不会出现二维设计里忽略保温层导致的净空计算偏差。走道区域的管线排布特意避开了灯具、喷淋头、风口的安装点位，保证吊顶完成面的设施安装不受管线影响。

从安装边界来看，模型里的管线排布严格控制在建筑结构梁下的可用空间内，最外侧管线与结构墙体的距离预留了墙面装饰层的施工厚度，垂直方向的最低管线标高满足走道净空不低于2.4米的医疗建筑规范要求，支吊架的固定点位全部对应结构梁的位置，不会出现支架固定在轻质隔墙、楼板薄处的受力隐患。管线穿越结构楼板、墙体的位置都预留了套管安装空间，不同防火分区的管线穿越处还预留了防火封堵的作业位置，完全满足现场施工的实际边界条件，施工单位拿到这套模型后可以直接提取管线长度、支架点位、标高参数开展预制加工，大幅减少现场的切割、调整作业量，也能从根源上避免不同专业管线的交叉冲突，保证医院机电系统安装完成后的运行可靠性与维护便捷性。
