大传动比摆线正齿两级减速传动结构

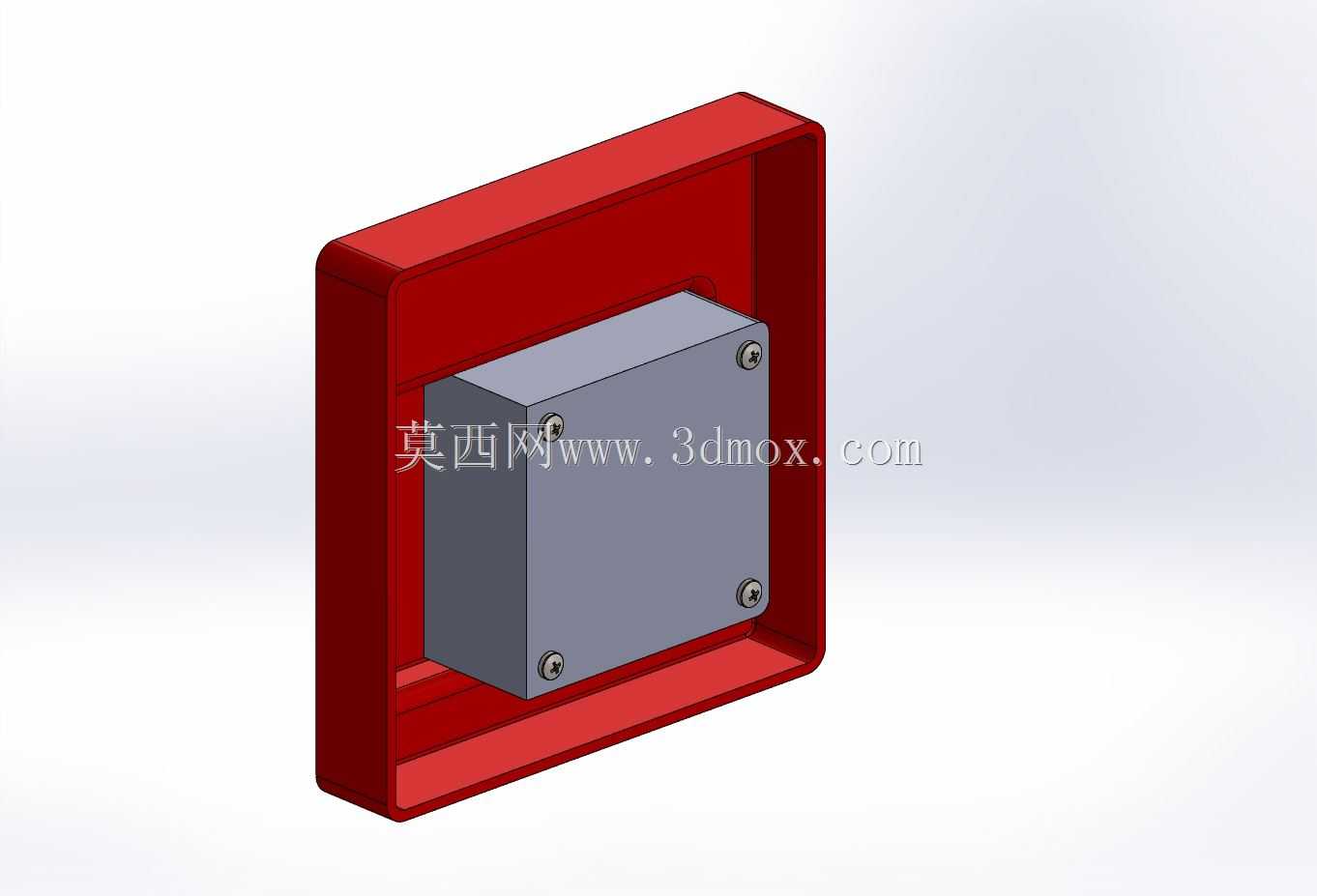

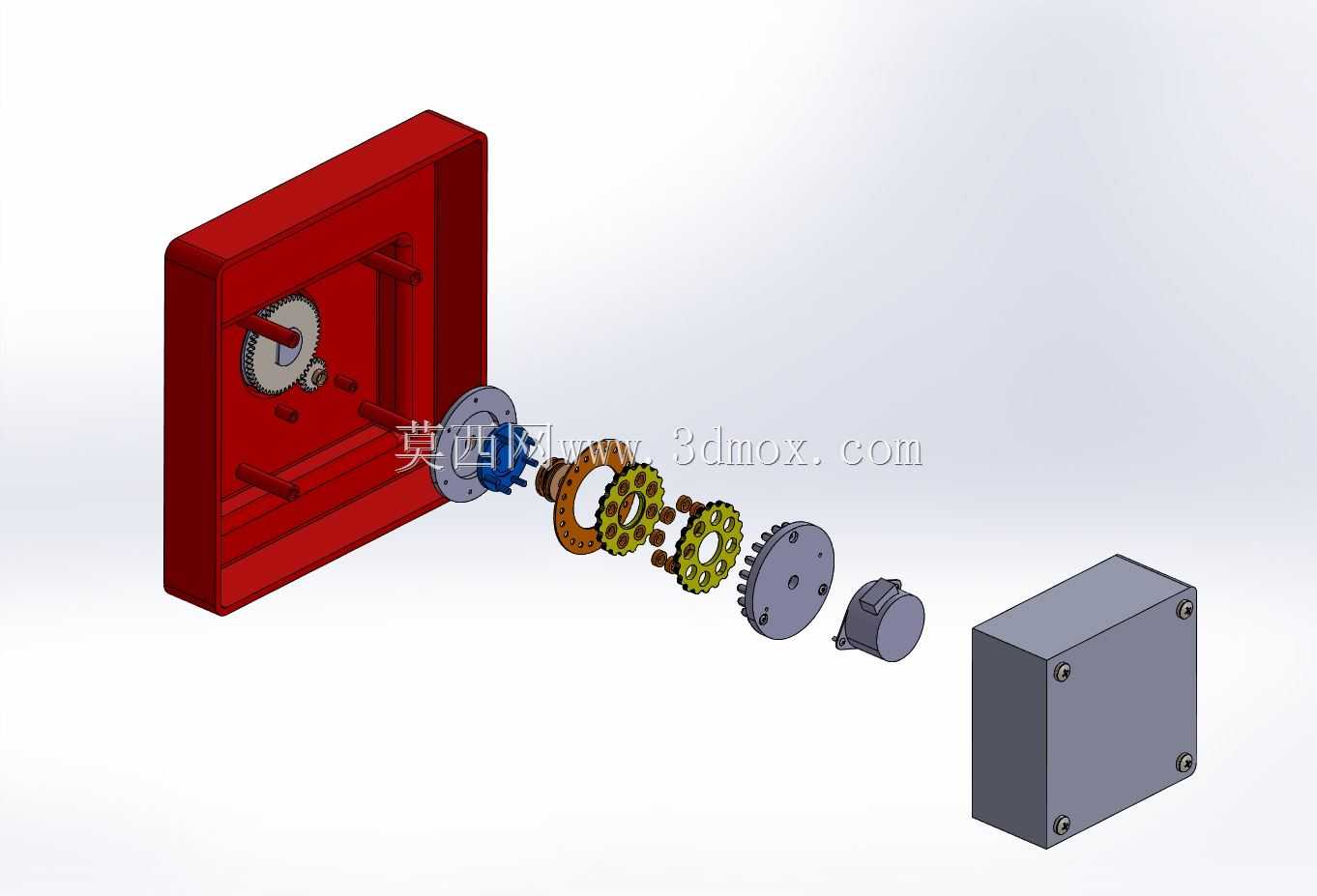

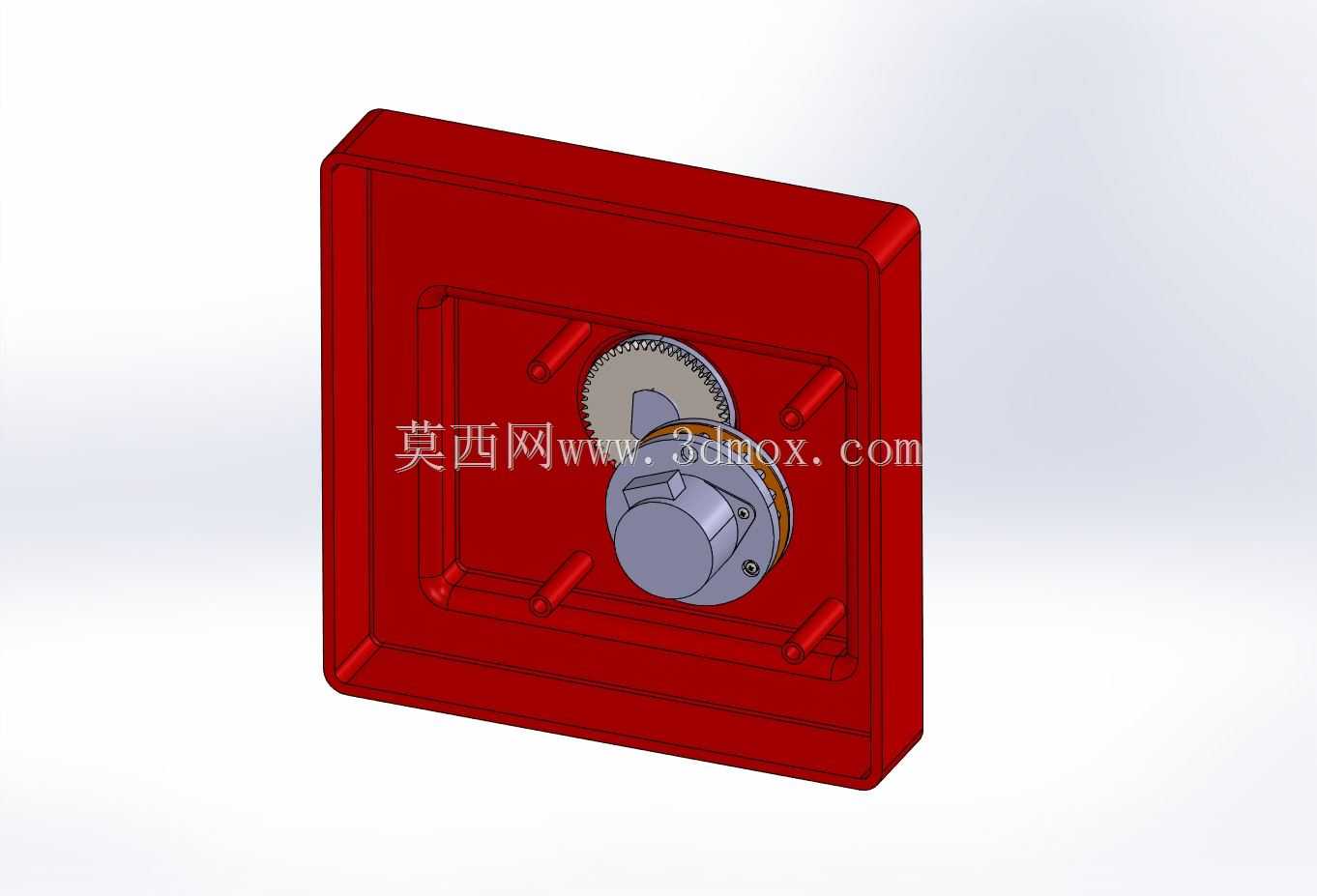

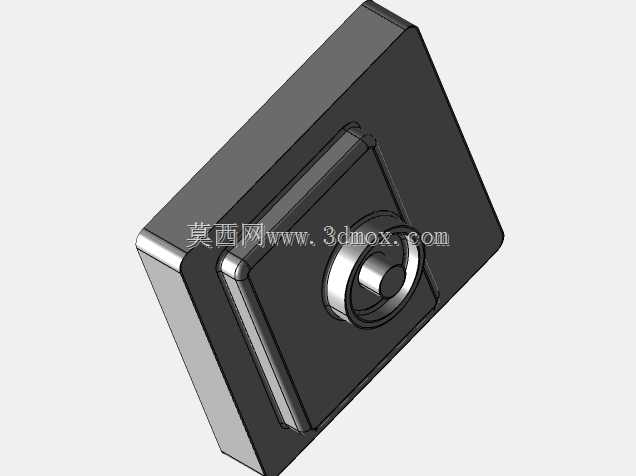

这套减速传动结构针对需要极低输出转速的重载传动场景设计，常见于精密回转工作台、物料输送的低速驱动单元、实验室小型搅拌装置的动力端，这类场景普遍需要将常规异步电机的高转速降低到每分钟1转级别，同时保证输出扭矩足够带动负载，避免转速波动影响工位精度或搅拌均匀性。从结构布局来看，整套传动组件集成在立式安装的红色箱体内，输入端适配常规的小功率驱动电机，第一级采用摆线齿轮传动，摆线轮与针齿壳的配合结构本身具备传动比大、抗冲击负载能力强的特点，单级就能实现从1450转/分到3.625转/分的减速，相比普通行星齿轮单级传动比上限更高，同等传动比下结构更紧凑，不会出现多级行星轮堆叠导致的轴向尺寸过长问题。第二级采用正齿轮传动，将3.625转/分的中间轴转速进一步降到1转/分的最终输出，正齿轮组采用平行轴布置，加工和装配难度低于摆线结构，在低转速区间传动效率稳定，同时可以通过调整齿轮啮合侧隙控制输出端的回差，满足需要正反转切换的使用场景需求。安装边界方面，整套减速结构的箱体采用立式壁挂式安装面，背面预留了四个螺栓固定孔位，可以直接固定在设备的立式机架上，不需要额外制作安装转接板，输出轴端采用法兰式输出接口，法兰盘上的定位止口和螺栓孔按照通用低速传动接口尺寸设计，可直接连接负载转盘、搅拌桨轴或者输送辊筒，不需要额外定制连接法兰。箱体内部的齿轮轴支撑采用两端深沟球轴承定位，轴承位的同轴度公差控制在0.02mm以内，避免高速输入段的轴承出现偏磨，摆线轮的偏心套采用整体式加工，偏心量经过精确计算，保证摆线轮与针齿的啮合齿数达到总齿数的一半以上，分散传动过程中的齿面载荷，即使在瞬时冲击负载下也不会出现断齿问题。正齿轮组的齿轮采用变位设计，避免小齿数齿轮出现根切问题，同时提升齿面接触强度，齿轮啮合的中心距公差控制在0.03mm以内，保证传动过程中齿侧间隙均匀，不会出现卡滞或者传动噪音过大的问题。输出端的灰色密封盒体用于容纳输出轴的末端支撑轴承和密封件，采用O型圈进行静密封，输出轴位置采用骨架油封进行动密封，防止箱体内部的润滑脂泄漏，同时避免外部的粉尘、水汽进入箱体内部磨损齿轮和轴承，适合在有少量粉尘的生产车间环境下长期运行。整套传动结构没有采用复杂的行星架或者差动轮系结构，零件数量少，拆解维护方便，日常维护只需要定期补充润滑脂即可，不需要复杂的间隙调整工序，适合非专业维护人员进行日常保养。在实际选型适配时，输入端可以匹配功率在100W到370W之间的常规4极异步电机或者伺服电机，输出端额定扭矩可以达到100N·m以上，能够满足大多数低速重载工位的驱动需求，相比采购成品大传动比减速机，这套结构的轴向尺寸更短，适合安装空间局促的小型设备使用，同时可以根据实际负载需求调整齿轮模数和齿宽，灵活适配不同的扭矩输出要求。
