流线型椭球曲面壳体结构设计

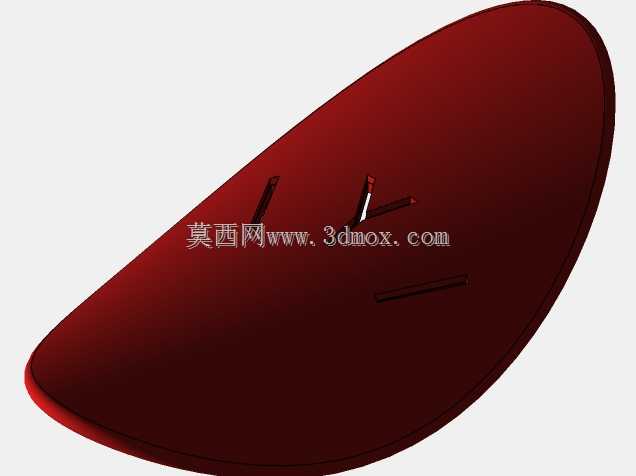

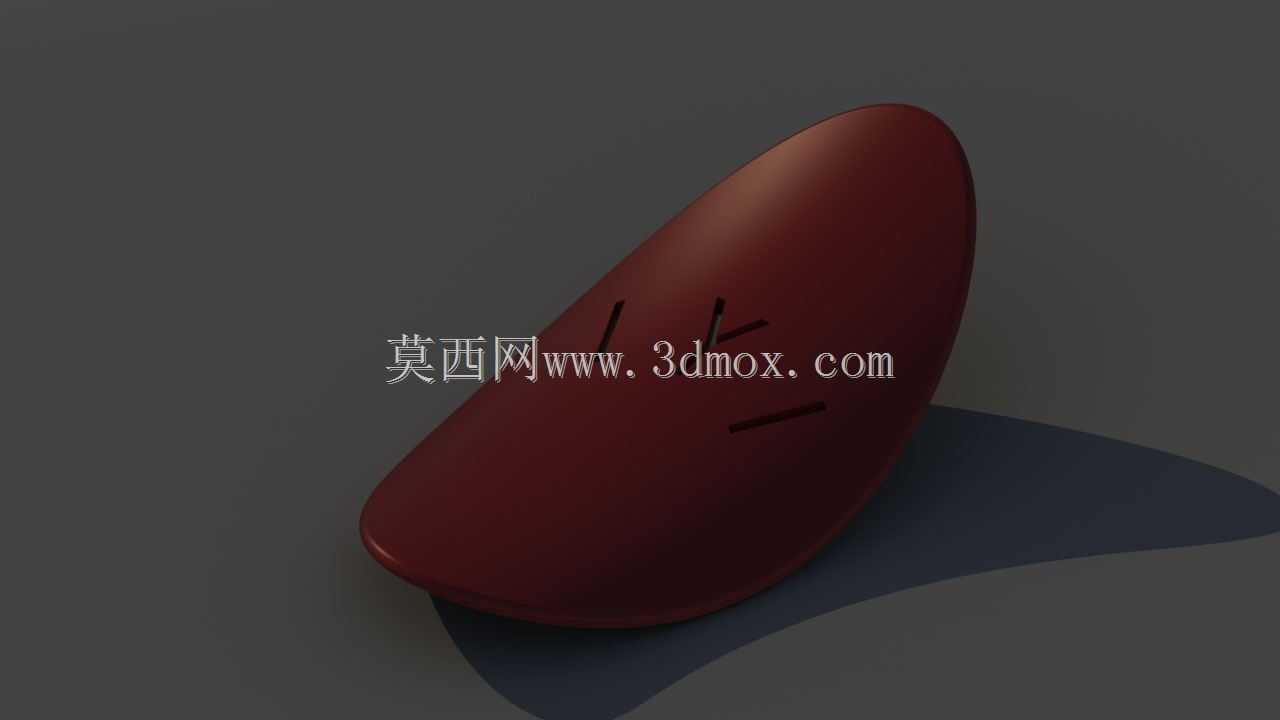

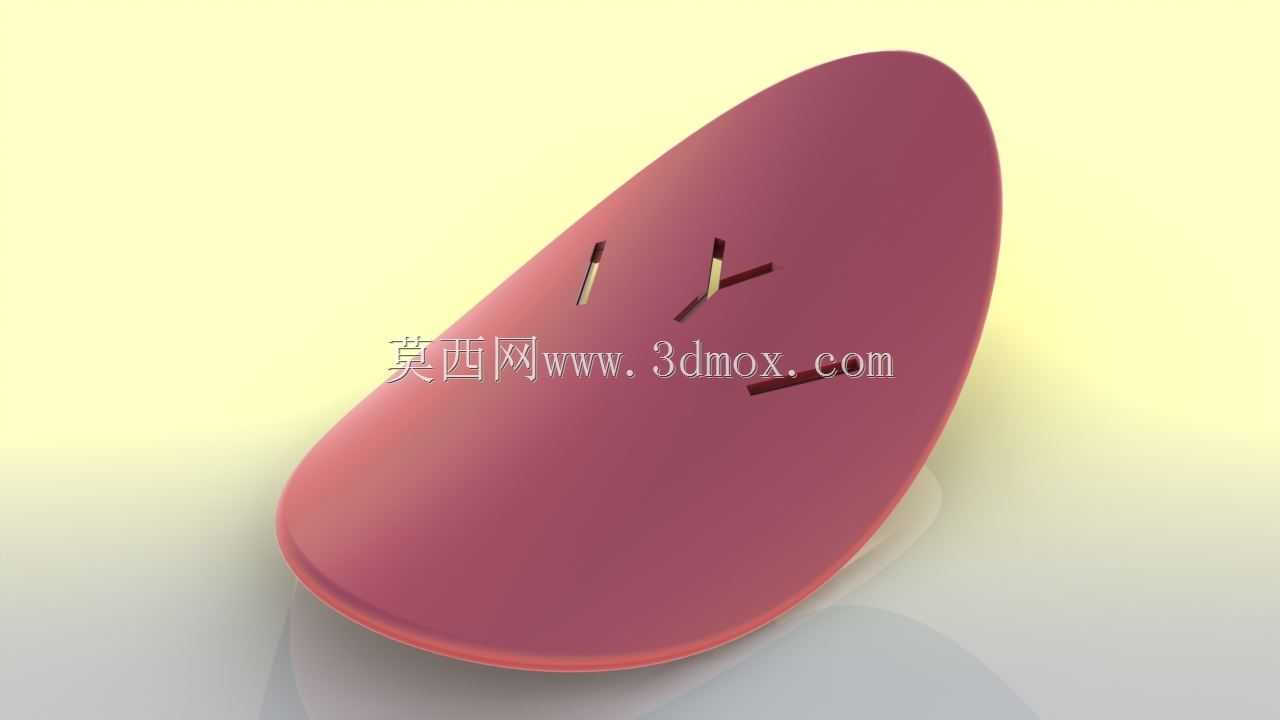

　　该曲面壳体结构的设计，最初是面向小型手持检测设备的握持端外壳开发需求展开，这类设备常应用在车间现场质检、户外管线巡检等场景，操作人员需要单手握持完成长时间的检测作业，因此外壳的曲面贴合度直接影响操作疲劳度与设备握持稳定性。在实际建模过程中，没有采用规则椭球直接拉伸切除的常规做法，而是先通过多组截面曲线拟合出基础椭球轮廓，再根据人体手掌握持时的指腹贴合区域，对曲面曲率做连续过渡调整，避免出现曲率突变的棱边，防止长时间握持时产生局部压痕。从安装边界来看，该壳体的整体外轮廓最大长轴尺寸控制在120mm以内，短轴最大尺寸为70mm，壳体壁厚均匀设置为2mm，既能够满足内部PCB板、检测传感器模块的安装空间需求，也预留了0.3mm的装配间隙，

　　方便与内部支撑骨架做卡扣式装配，不需要额外设置螺丝柱，能够有效减少整体装配工序。表面的开槽结构并非装饰性设计，而是对应设备的状态指示灯、功能按键的预留安装位，开槽的边缘做了0.5mm的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时开槽的深度与壳体壁厚保持1:1的比例，保证开槽区域的结构强度不会出现明显下降。在曲面连续性处理上，整个外表面全部达到G2连续标准，表面没有明显的拼接棱线，既能够降低后续表面喷涂、晒纹处理的工艺难度，也能减少日常使用中污渍在曲面缝隙处的堆积，方便操作人员在作业间隙快速清洁设备表面。从实际应用场景拓展来看，这类连续曲面壳体结构除了手持检测设备外，也可适配小型美容仪器、便携测温设备的外壳设计，

　　只需要调整局部开槽的位置与尺寸，就能够匹配不同功能模块的安装需求，不需要重新搭建基础曲面框架。建模过程中对曲面的偏移厚度做了多次校验，确保整个壳体各个区域的壁厚偏差控制在0.1mm以内，避免注塑过程中出现缩痕、缺胶等成型缺陷，同时在壳体的内侧边缘设置了一圈高度1mm的定位止口，与底盖装配时能够自动对齐，不需要额外做定位治具，能够有效提升产线装配效率。针对曲面的受力情况，在对应手掌施力的核心区域，曲面曲率做了微幅调整，将局部受力分散到整个壳体曲面，避免单点受力过大导致的壳体变形，即使从1.2米高度自由跌落到水泥地面，壳体也不会出现开裂或者卡扣松脱的情况，能够满足工业现场使用的抗跌落要求。
