方形带安装孔中空机加工基座结构

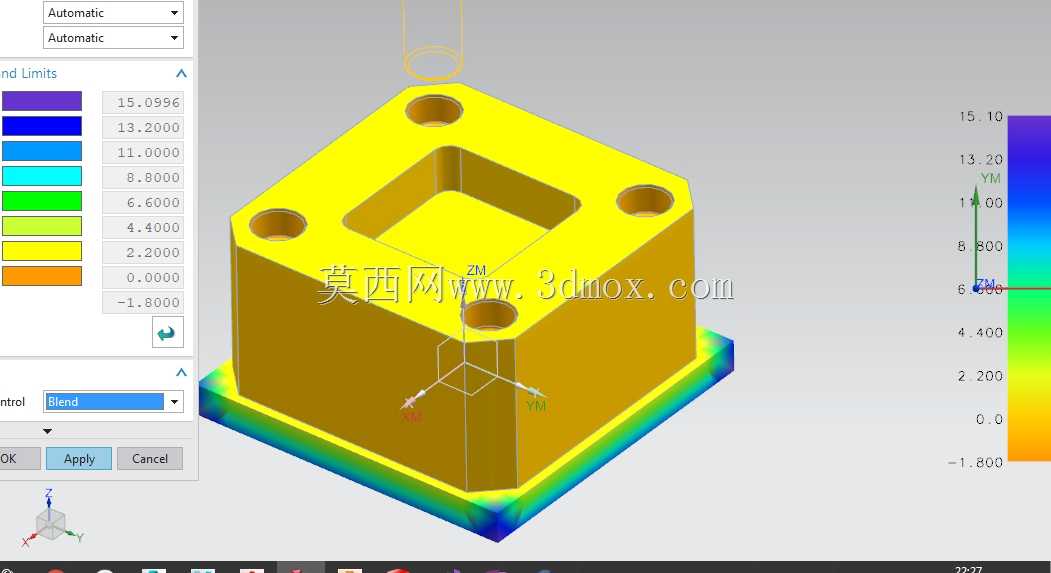

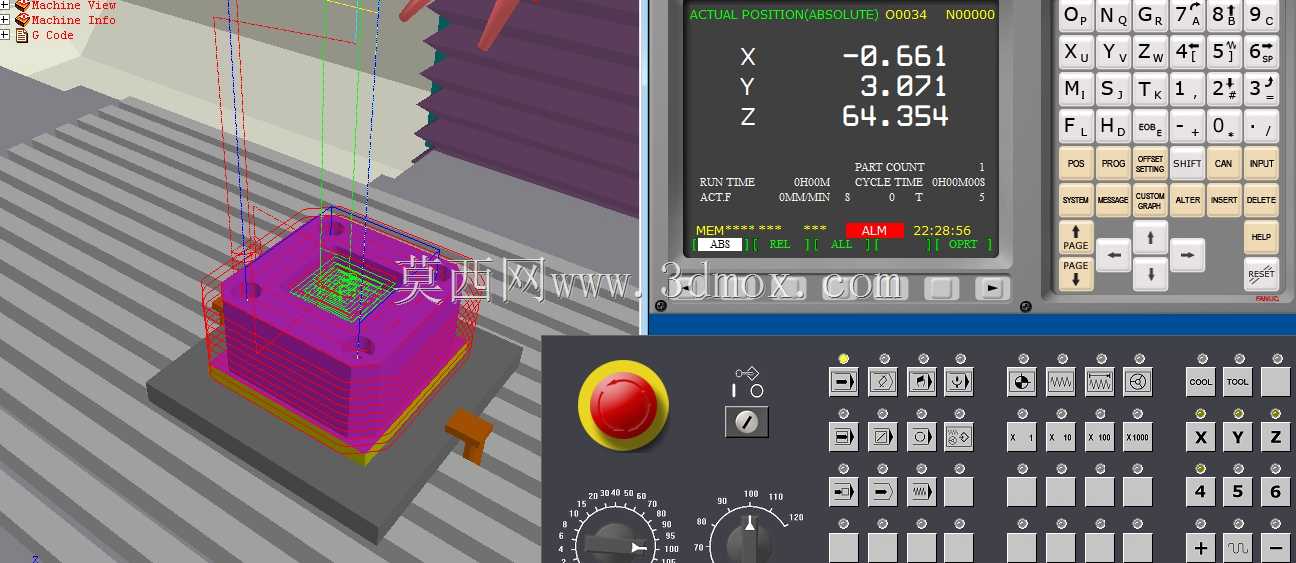

这类带法兰边的方形中空基座，在精密工装夹具、小型检测治具以及非标自动化设备的定位模组里应用十分广泛，日常做产线定位工位设计时经常会用到类似结构，核心作用是给上方的执行元件或者待加工工件提供稳定的安装基准，同时中空的腔体可以走气路、电路管线，或者容纳小型的传动、检测元件，避免管线外露干涉设备运行。从结构设计逻辑来看，四个角的沉头安装孔是做整机固定用的，孔位的同轴度、孔与基座底面的垂直度直接影响整个工位的安装精度，建模的时候特意把孔位做了等距分布，保证安装时受力均匀，不会因为单侧锁紧导致基座倾斜，影响上方元件的定位精度。基座底部延伸出来的法兰边比主体截面宽出一圈，一方面是增大和安装底板的接触面积，降低单位面积的压应力，避免长期受载后安装面出现压痕变形，另一方面法兰边的厚度做了渐变过渡，从图里的应力云图也能看出来，过渡区域的应力分布做了优化，没有出现明显的应力集中点，避免在频繁受冲击载荷的工况下出现根部断裂的问题。中间的方形中空腔体是贯穿式设计，侧壁厚度保持均匀，一方面是减少整体的用料重量，另一方面如果是采用金属切削加工的话，均匀壁厚可以减少加工过程中的应力变形，要是后续做表面阳极氧化或者淬火处理，也能避免因为壁厚差过大导致的变形开裂问题。腔体的上口做了小倒角过渡，既可以去除加工毛刺，也方便后续往腔体内安装元件时起到导向作用，不会因为硬怼刮伤元件表面或者腔体口部。做这类结构的三维建模时，首先要确定安装基准面，也就是基座的底面，所有的孔位、腔体尺寸都要以这个底面为基准做公差标注，四个安装孔的位置度公差一般要控制在0.02mm以内，才能满足精密工位的安装要求。安装边界方面，法兰边的外轮廓尺寸要比上方主体单边宽出8-12mm，留出足够的锁紧扳手操作空间，不然实际装配的时候扳手没法伸到孔位位置锁紧螺丝，反而要额外做沉台或者让位结构，增加不必要的加工成本。基座的总高度要根据内部容纳的元件尺寸来定，一般要比内部最高的元件高出2-3mm，避免上方安装盖板的时候压到内部元件，同时腔体的内壁粗糙度要控制在Ra1.6以上，要是需要在腔体内做滑动配合的话，粗糙度还要进一步提升到Ra0.8。另外这类基座如果是用在CNC加工工位的话，顶面还要做定位销孔，和夹具的定位销配合，保证每次装夹的重复定位精度，建模的时候销孔位置要和安装孔错开，避免干涉螺丝锁紧路径。从加工工艺角度来说，这类结构一般是先下料做六面铣，保证各个面的平面度和垂直度，然后再做孔位加工和腔体铣削，最后做毛刺清理和表面处理，建模的时候就要提前考虑加工的走刀路径，比如腔体的内角要做R角过渡，和铣刀的R角匹配，避免出现清角不到位的问题，要是内角要求是直角的话，后续还要安排电火花清角工序，成本会提升不少，所以非必要的情况下都会给内角留合适的R角，兼顾加工可行性和结构强度。实际选型使用的时候，要根据工位的负载大小调整基座的壁厚和法兰厚度，如果是承受较大侧向力的工位，还要在法兰边增加定位销，分担螺丝受到的剪切力，避免长期受载后螺丝断裂导致基座移位。
