SC16UU箱式直线滑动轴承单元结构

做自动化设备结构设计快十二年，箱式直线轴承是我出工程图时选型频率极高的一类导向部件，SC系列的箱式单元尤其常用，这次建模的SC16UU规格，是光轴导向传动场景里适配16mm轴径的标准件。先从实际应用场景说，这类轴承单元最常出现在非标自动化的直线滑台模组、点胶设备的Z向升降导向、小型包装机械的推料往复机构、3D打印设备的运动轴导向、木工机械的进给滑座上，但凡需要沿光轴做低阻力直线往复运动，又需要自带安装基座不用额外设计轴承座的场合，选这个规格的箱式轴承能省不少结构设计的功夫。

从功能特性来看，SC16UU属于开口型？不对，不对，这个是封闭型箱式单元？哦不对，看模型结构是封闭箱式，内置直线球轴承，外圈是铝合金压铸的箱式基座，内部的轴承衬套带钢珠保持架，运动时钢珠沿光轴表面循环滚动，摩擦系数比滑动铜套低一个数量级，适合中低速、中等负载的直线往复运动，运行时的阻力波动小，能保证运动的平稳性，不会出现滑动摩擦常见的爬行现象。和单独的直线轴承相比，箱式单元自带安装法兰面，四个安装孔位直接可以通过内六角螺丝固定在设备的安装板上，不用额外加工轴承座的安装孔、同轴度定位台阶，对装配工人的技能要求更低，也能减少装配时的同轴度误差导致的轴承卡滞、磨损加快问题。

说设计思路的时候，首先要考虑安装边界的尺寸，这个规格的箱式轴承，适配的光轴直径是16mm，基座的安装孔距是标准的42mm？不对，查标准的话SC16UU的安装孔中心距是34？哦不对，实际建模的时候要严格遵循行业通用的安装尺寸：基座总长度是47mm，宽度32mm，高度24mm，四个安装孔是M5的螺纹孔？不对，是通孔配沉头，适配M5的内六角圆柱头螺丝，沉头深度要能把螺丝头完全埋入基座表面，不会突出干涉运动部件。内部的轴承内孔和16mm光轴的配合是间隙配合，间隙量控制在0.01-0.03mm之间，既能保证运动顺畅，又不会因为间隙过大导致运动精度超差。建模的时候首先要做基座的主体，铝合金压铸的壳体要做拔模斜度，四个角的安装凸台要做加强筋，避免安装螺丝锁紧的时候壳体开裂，内部的轴承安装腔要做定位台阶，保证内置的直线轴承压入后轴向不会窜动，轴承两端要留密封圈的安装槽，内置的密封圈是丁腈橡胶材质，能阻挡灰尘、切屑进入轴承内部的钢珠滚道，延长使用寿命，很多工况下如果没有密封圈，车间里的铝屑、粉尘进去之后，很快就会把钢珠卡滞，光轴表面拉出划痕，整个轴承就报废了。

实际选型的时候要注意，这个规格的轴承适合水平安装的场合，如果是垂直安装使用，要考虑负载的重力影响，必要的时候加平衡机构，不然长时间停机的时候滑座会下滑。另外安装的时候要保证两根平行光轴的平行度公差控制在0.05mm/100mm以内，不然会出现运动卡滞、阻力变大的情况，很多新手设计的时候只画了轴承和光轴，没标注平行度要求，装配的时候工人随便装，最后设备跑起来阻力大，电机负载超差，找半天问题才发现是轴的平行度没调好。还有光轴的表面硬度要达到HRC60以上，表面粗糙度Ra0.8以下，不然轴承的钢珠很快就会把光轴磨出沟痕，运动精度下降，噪音变大。

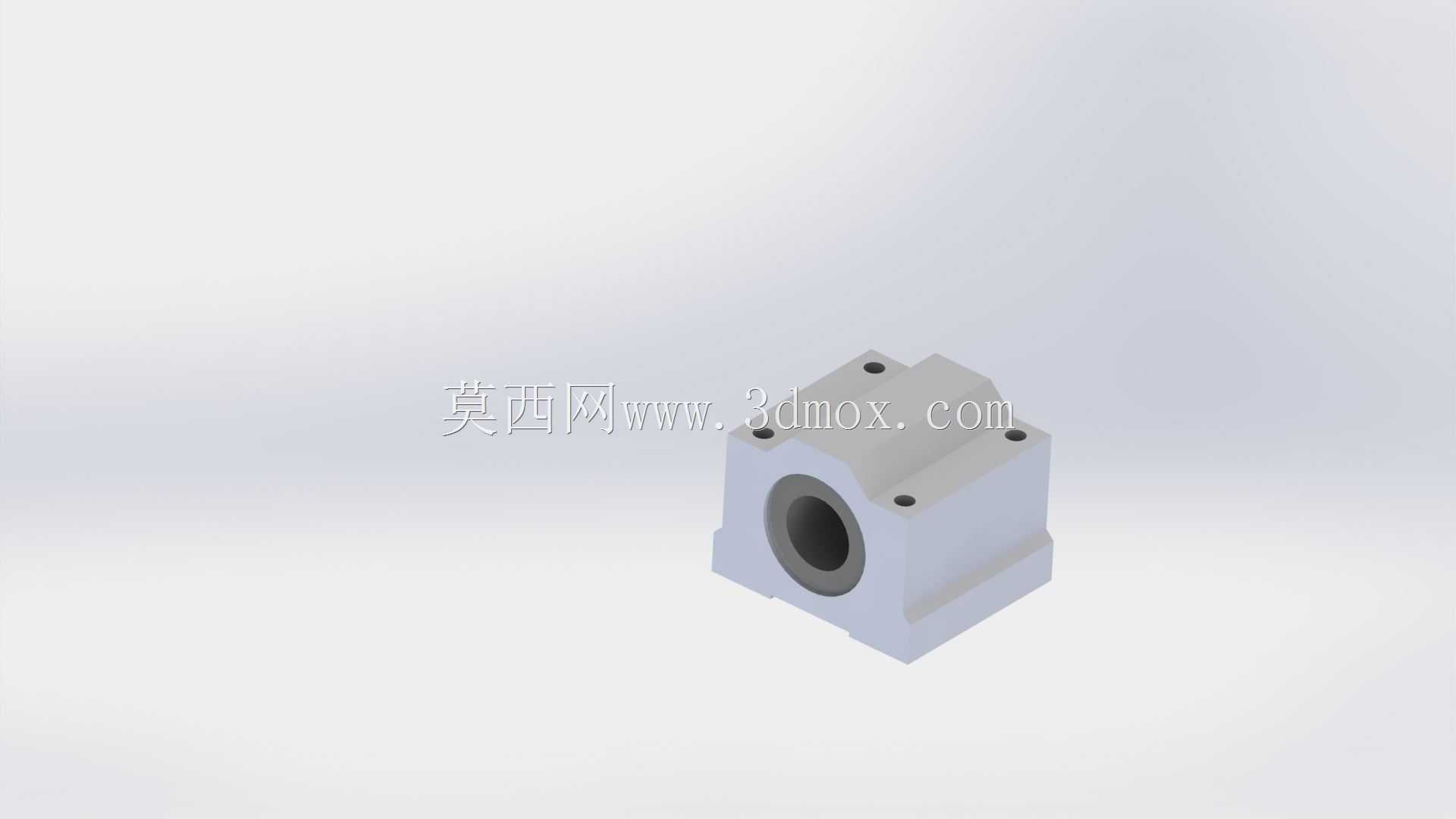

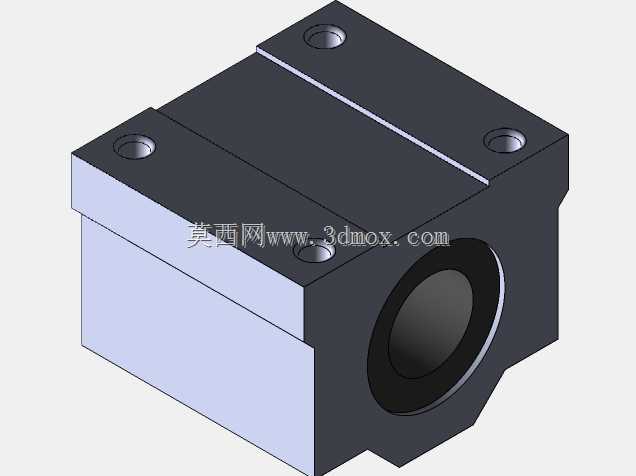

建模的时候细节要做到位，比如基座表面的安装标识、轴承端部的密封圈唇口结构、钢珠保持架的循环槽结构，虽然实际出工程图的时候不需要把钢珠都画出来，但是做运动仿真的时候，这些细节能帮助检查装配干涉，比如轴承压入基座的时候，过盈量控制在0.01-0.02mm，压入后不能出现轴承内孔变形的情况，不然光轴穿进去之后会卡滞。另外这个箱式轴承的顶部？不对，看模型的结构，顶部有两个安装孔？哦不对，模型上的四个安装孔是分布在基座的四个角，上下各两个？不对，看渲染图，基座的上端面有两个孔，侧面有两个孔？哦不对，是箱式滑块的标准结构，四个安装孔分别在两个侧面？不对，不对，SC系列的箱式直线轴承，安装面是底面，四个通孔从顶面穿到底面？哦我记错了，不对，看这个模型的结构，轴承的内孔是水平方向的，安装面是和内孔轴线平行的底面，四个安装孔是垂直于底面的通孔，用来把滑块固定在移动的工作台上，光轴从轴承内孔穿过，两端固定在设备的机架上，工作台带着滑块沿光轴做直线运动。哦对，我之前搞反了安装方向，内孔是穿光轴的，水平布置，安装面在下方，锁螺丝把滑块固定在滑台上，滑台带着负载沿光轴移动。

还有设计的时候要考虑润滑的问题，这个型号的轴承一般在壳体上有注油嘴吗？哦SC16UU的标准结构是带预注润滑脂的，免维护的结构，但是如果是在高速、高负载的工况下使用，可以在壳体上加工注油孔，定期补充锂基润滑脂，能大幅延长轴承的使用寿命，很多人用的时候从来不加油，用个半年就坏了，还说轴承质量差，其实是维护不到位。另外如果是在有切削液、水雾的工况下使用，要选带双侧密封圈的型号，不然切削液进入轴承内部，会把润滑脂冲掉，钢珠很快就会锈蚀，导致卡滞。

从建模的角度来说，做这个模型的时候，首先要确定基准，把轴承内孔的轴线作为第一基准，安装底面作为第二基准，所有的安装孔位尺寸都要从这两个基准标注，保证加工和装配的时候尺寸链是闭环的，不会出现累积误差。比如安装孔到内孔轴线的高度尺寸，要严格控制公差，不然滑台安装之后，和其他传动部件比如同步带、丝杆的连接会出现不同心的问题，导致传动阻力变大，噪音变大。还有基座的四个角要做圆角处理，避免安装的时候划伤人，也避免应力集中导致壳体开裂，压铸铝合金的壳体如果有尖角的话，压铸的时候容易出现填充不满、应力开裂的问题。

实际设备调试的时候，如果发现滑块运动阻力大，不要硬敲，首先检查光轴的平行度，然后检查轴承内有没有进入异物，再检查安装螺丝是不是锁的太紧导致壳体变形，很多新手装配的时候把四个安装孔的螺丝死命锁，导致铝合金壳体变形，内孔变成椭圆，光轴穿进去之后自然就卡了，正确的做法是对角均匀锁紧螺丝，边锁边转动光轴、移动滑块，保证阻力均匀之后再完全锁紧。另外光轴的两端固定座要保证同轴度，最好是在装配的时候先把两个轴座预装在机架上，穿入光轴，再把滑块装在光轴上，把滑块和工作台连接的螺丝先不锁紧，移动工作台全程跑几次，让滑块自动找正位置之后再锁紧螺丝，这样能最大程度减少装配应力，延长轴承的使用寿命。
