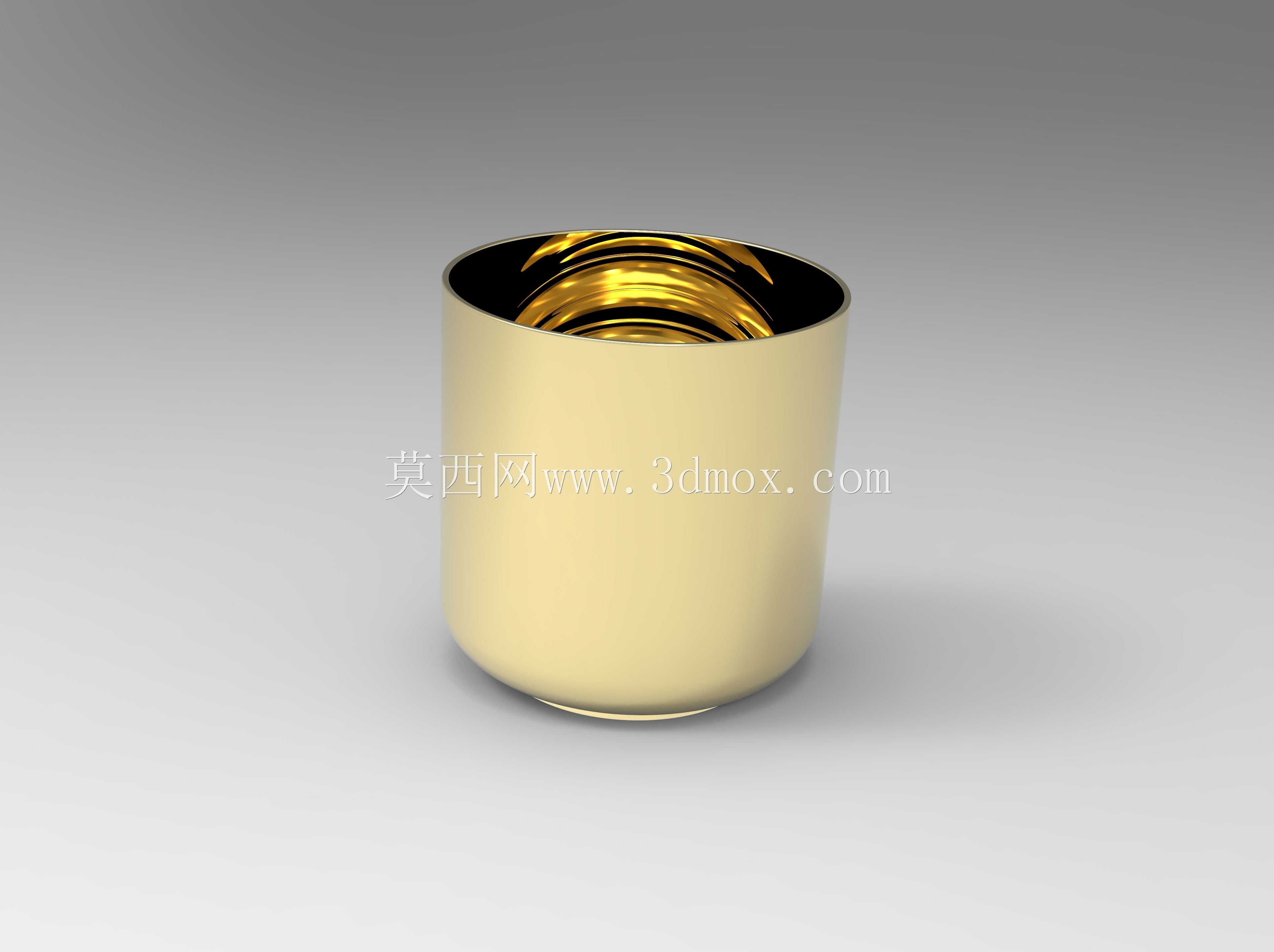

带成型模具结构的金属容器烧腔

在小批量金属容器成型的生产场景里，这类带配套模具的金属烧腔，主要用于薄壁金属筒体的高温定型工序，常见于日用五金、小型实验器具的加工产线，区别于常规拉伸成型的腔体结构，这套结构把成型模具和成品腔体做了配套建模，能直接给工艺端提供完整的装配参考。从实际用途来看，该金属烧腔本身是作为高温承载容器使用，内壁做了镜面级的抛光处理，能够减少高温工况下的物料挂壁，同时配套的模具结构是用于该腔体成型后的校形工序，当金属筒体经过旋压初成型后，放入该模具内进行高温烧结定型，能够消除筒体加工过程中产生的内应力，保证筒体的圆度和侧壁直线度满足使用要求。从功能特性上看，腔体采用直筒带微弧底的结构，底部的圆弧过渡能够避免应力集中，在高温承载时不会因为热胀冷缩出现底部开裂的问题，筒体侧壁厚度均匀，端口做了内卷边处理，既能够提升端口的结构强度，也能避免使用过程中锐边划伤操作人员；配套的模具内壁和腔体外壁完全贴合，模具上设计有定位止口，烧结时能够快速定位腔体，不会出现装夹偏移导致的定型偏差。设计思路上，建模时优先保证了腔体和模具的配合间隙控制在合理范围，考虑到金属高温膨胀的系数，模具和腔体之间预留了合适的热膨胀余量，避免高温下模具抱死腔体；腔体的内部容积按照常规实验用承载需求设计，直筒段的高度和直径比例经过优化，既保证了足够的承载容积，也不会因为过高导致烧结时出现筒体变形；底部的圆弧半径经过反复校核，在保证结构强度的同时，也方便后续的清洁维护，不会在底部形成清洁死角。外形尺寸方面，腔体整体为回转体结构，直筒段外径和高度比例适配常规的实验加热台安装尺寸，底部的微弧结构高度控制在筒体直径的十分之一以内，放置在平面上时具备足够的稳定性，不会出现倾倒问题；配套的模具外形为带定位台阶的环状结构，外径适配常规的烧结炉夹具安装位，安装时只需要将模具对准炉内定位槽放置即可，不需要额外做复杂的装夹调整，模具的高度略高于腔体直筒段，能够在烧结时对腔体端口起到保护作用，避免端口受高温气流冲击出现变形。在实际生产适配中，这套结构可以直接对接数控加工工序，腔体的薄壁结构适合采用旋压工艺加工，模具则采用耐热钢材制作，建模时已经考虑了加工时的刀具退刀位置，模具的配合面没有出现加工死角，能够直接生成加工刀路；腔体的内壁抛光要求在建模时做了面的连续性处理，所有过渡面都是G2连续，抛光时不会出现接刀痕，能够满足高温工况下的使用清洁要求。另外在结构细节上，腔体的内壁靠近端口位置做了微小的锥度，方便烧结后腔体从模具中脱出，不会因为冷却收缩导致卡模；模具的外壁设计有散热槽，烧结完成后能够加快模具的冷却速度，缩短工序等待时间，提升生产效率。
