带把手透明玻璃饮水杯结构设计

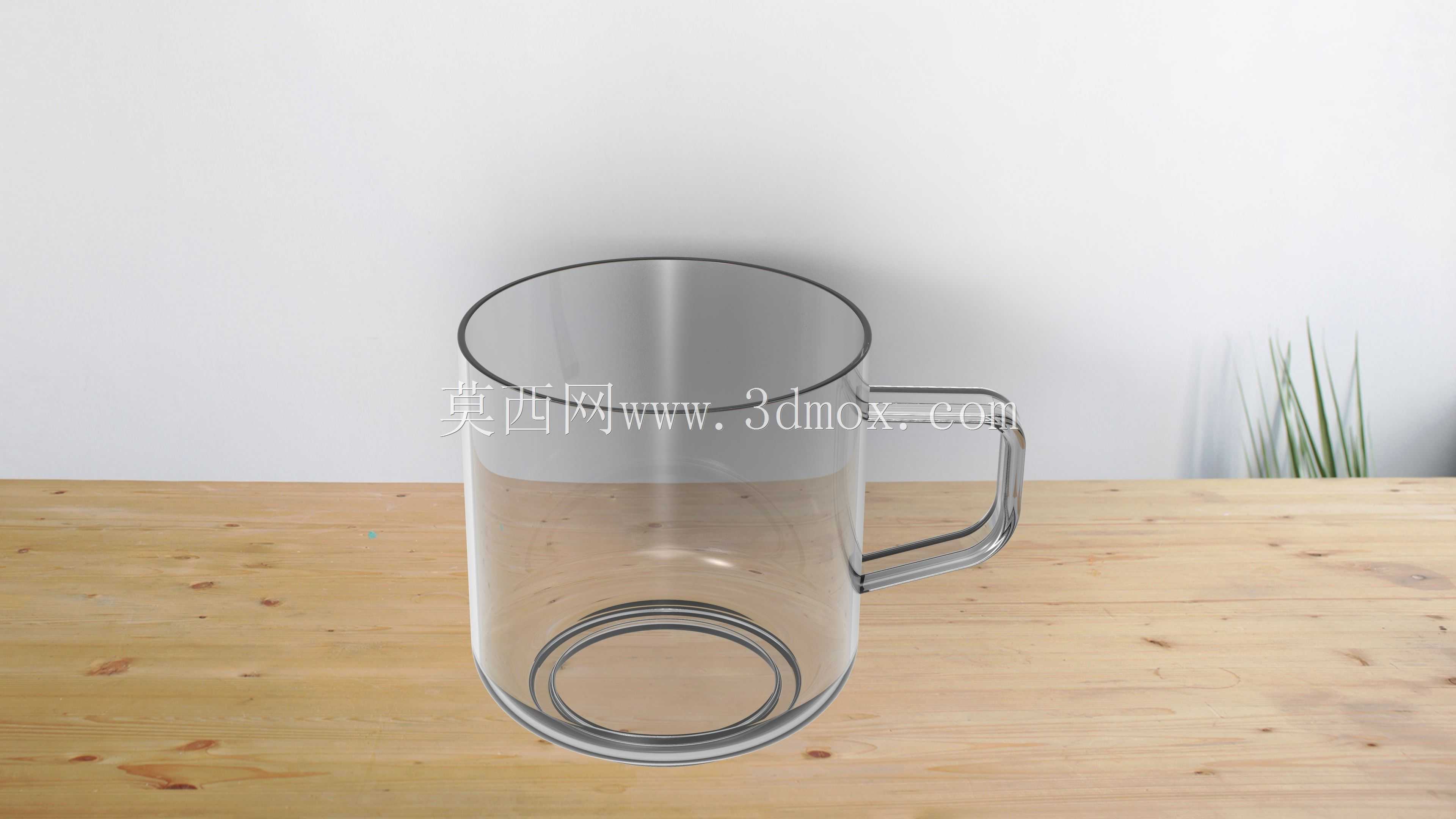

日常办公及家居场景中，这类带把手的透明饮水杯是高频使用的盛装器具，主要满足常温饮用水、茶饮等液态饮品的盛装需求，适配桌面摆放、手持取用的使用场景，无需额外安装固定结构，放置于平整台面即可稳定使用。从结构设计角度看，杯身采用直筒微收底的构型，杯口做圆滑卷边处理，既避免饮用时唇部接触锐边产生不适感，也能提升杯口的结构强度，减少日常磕碰导致的崩边破损概率。杯底设置多层环形凸起结构，最外层凸起与放置台面接触，形成稳定的支撑环面，减少杯底与台面的接触面积，降低放置时的滑动风险，同时环形凸起的加强结构能提升杯底的抗冲击性能，避免日常放置时因冲击力导致杯底开裂。把手采用与杯身一体化的连接构型，把手内侧做贴合人手握持的弧度设计，握持时四指可自然穿入把手与杯身的间隙，受力点均匀分布在指腹位置，长时间握持盛装热水的杯体时，把手与杯身的连接结构能减少热量传导，避免烫手。杯身整体采用等壁厚设计，壁厚控制在均匀区间，既保证玻璃材质的结构强度，满足日常盛装液态饮品的承重需求，也能控制整体重量，手持取用不会产生过重的负重感。设计过程中需要重点考量玻璃成型的工艺特性，杯身与把手的过渡位置做圆弧顺滑处理，避免出现尖锐转角导致的成型应力集中，减少生产过程中以及后续使用过程中的开裂风险。杯身的透明构型一方面满足使用者观察内部饮品液位的需求，方便判断剩余饮品量，另一方面光滑的内外壁面也便于日常清洗，不易残留污渍。从尺寸边界来看，杯身整体高度适配常规桌面水杯的摆放空间，不会遮挡桌面其他物品的视线，杯身最大外径适配常规杯架的放置尺寸，可兼容车载杯架、办公桌面杯架等通用放置结构，把手的外伸尺寸控制在合理范围，摆放时不会过度占用周边空间，多个杯子并排摆放时也不会出现干涉。这类容器的结构设计需要平衡使用便利性、结构强度与工艺可行性，杯口的卷边尺寸需要匹配日常饮用的唇部接触角度，过大的卷边会导致饮用时饮品沿杯壁外流，过小的卷边则无法起到防磕碰与提升触感的作用。杯底的支撑环宽度需要经过反复验证，过窄的支撑环会导致杯子放置稳定性不足，轻微触碰就容易倾倒，过宽的支撑环则会增加杯底与台面的吸附力，拿起时容易产生连带的台面物品拖拽问题。把手的连接位置需要匹配人手握持的重心位置，当杯内盛装半杯以上液体时，握持把手的受力点与杯体重心基本处于同一竖直线上，手持时不会出现前倾或后倾的力矩，减少握持时的手腕负担。玻璃材质的壁厚均匀性是设计时需要重点关注的点，壁厚差异过大会导致玻璃成型冷却过程中产生内应力，后续使用中遇到温度骤变时容易出现炸裂，因此建模过程中需要对整个杯身的壁厚做连续的曲率检查，确保所有位置的壁厚偏差控制在工艺允许的范围内。把手与杯身的连接位置做渐变过渡处理，从把手的截面尺寸平滑过渡到杯身的壁厚，避免连接位置出现截面突变导致的应力集中，提升整体结构的抗疲劳强度，满足日常反复使用的寿命要求。
