带网纹滚花台阶式手拧紧固螺栓

　　日常做非标工装夹具、检测治具的时候，经常会遇到需要频繁手动拆装、又不能额外搭配扳手操作的紧固场景，比如实验室小型测试台的快换压板、光学实验平台的微调挡块、小型电子设备外壳的检修盖板固定，这类位置的紧固件如果用普通外六角或者内六角螺栓，每次调整都要找对应规格的扳手，操作效率极低，还容易因为工具磕碰刮伤工件表面，这时候带滚花头的手拧螺栓就是最合适的选型。

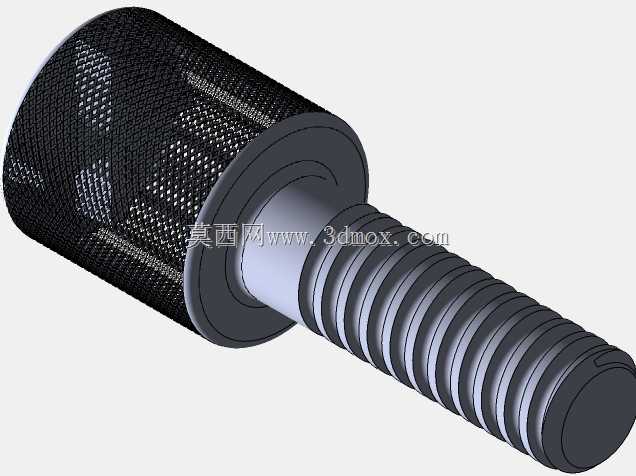

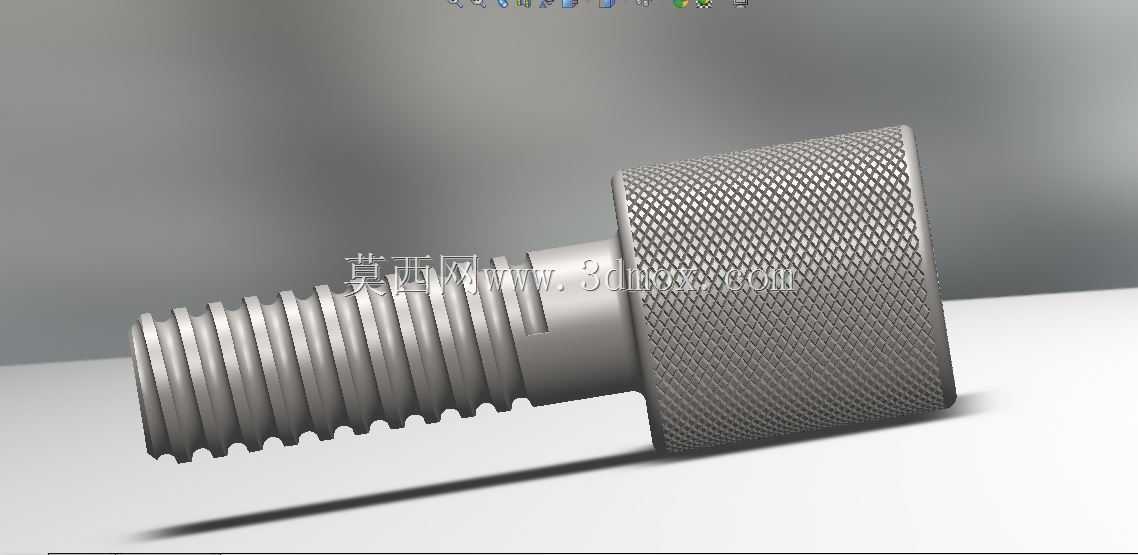

　　这款滚花台阶螺栓的结构设计完全围绕手动操作的实际需求展开，头部采用直纹滚花？不对，是网纹滚花的大直径圆柱头，滚花的网纹纹路深度控制在0.2-0.3mm之间，既不会因为纹路太浅导致手上有油污的时候打滑，也不会因为纹路过深硌手，长时间拧动也不会造成手部不适。头部和螺纹段之间设计了定位台阶，这个台阶的作用非常关键：一方面在安装的时候，台阶端面可以直接抵靠被连接件的定位面，不需要额外加装平垫圈就能控制螺栓的拧入深度，避免螺纹拧入过深顶伤对面的零件，也能保证每次拧紧后的压紧力一致；另一方面，台阶的圆柱面可以和被连接件上的安装孔形成小间隙配合，起到径向定位的作用，防止螺栓在安装孔内出现径向窜动，对于有位置精度要求的紧固场景，比如治具上的定位挡块安装，这个台阶能直接省掉额外的定位销结构，简化整体装配流程。

　　螺纹段采用的是普通公制粗牙螺纹，适配市面上最常见的螺纹孔规格，不需要专门定制配套的螺母或者攻丝规格，通用性极强。螺纹收尾的位置做了合理的退刀结构，不会出现螺纹收尾处的毛刺刮伤安装孔内壁的情况，也能保证螺栓可以完全拧到底，台阶面和被连接件完全贴合。从安装边界来看，这款螺栓的头部直径比螺纹大径大出近一倍，对应的安装沉孔只需要按照头部直径预留0.5mm的单边间隙即可，沉孔深度不需要完全埋入头部，露出1/3的头部高度反而更方便手指捏持施力；螺纹段的长度可以根据不同的被连接件总厚度选择，只要保证拧入螺纹孔的深度达到螺纹公称直径的1.2-1.5倍，就能提供足够的紧固力，不会出现滑牙或者拉脱的问题。

　　实际使用的时候要注意，这类滚花螺栓的拧紧力矩全靠手部施力，适合紧固力要求在10N·m以内的场景，不要用钳子等工具额外加力拧动，否则一方面会损坏滚花表面的纹路，另一方面可能导致螺纹过载滑牙，甚至拧断螺栓。如果是用在经常需要调整的位置，比如设备的可调限位挡块，可以在螺纹段涂抹少量的锂基润滑脂，减少螺纹磨损，延长使用寿命；如果是用在有轻微振动的设备上，可以在台阶面和被连接件之间加一层薄的尼龙垫圈，起到防松的效果，不需要额外加装防松螺母，保持手动拆装的便捷性。

　　建模的时候要注意滚花特征的处理，不需要把每一条滚花纹路都做实体切除，那样会导致模型文件过大，装配的时候卡顿，只需要在渲染的时候用纹理贴图模拟滚花效果，关键的配合尺寸比如台阶的直径公差、螺纹的公称尺寸、头部的高度这些要严格按照实际选型的参数来做，保证生成的工程图可以直接用于加工。另外台阶和头部、台阶和螺纹段的衔接位置都要做微小的圆角过渡，避免加工的时候出现应力集中，也能去除锐边防止安装的时候割手。这类零件看起来结构简单，但是每一处结构细节都是对应实际使用中的痛点，做设计的时候不能只照着标准件库随便调用，要结合具体的使用场景判断结构是否适配，比如如果是用在洁净室环境里，滚花的纹路就不能做太深，否则容易积灰难以清洁，这时候就要调整滚花的参数，或者改用其他的头部结构。
