汽车悬架用螺旋弹簧液压减震结构

　　日常做底盘结构匹配时，这类减震结构是悬架系统里的核心承载缓冲件，多数乘用车辆的前悬麦弗逊结构、后悬多连杆结构都会用到这类集成式阻尼减震单元，除了民用乘用车，场地作业的小型工程车辆、低速电动代步车的行走机构也会选用同结构原理的减震部件，用来抵消路面起伏带来的冲击载荷，避免车架直接承受刚性撞击，同时抑制弹簧吸震后往复弹跳的余震，提升行驶过程的贴地稳定性与乘坐舒适度。

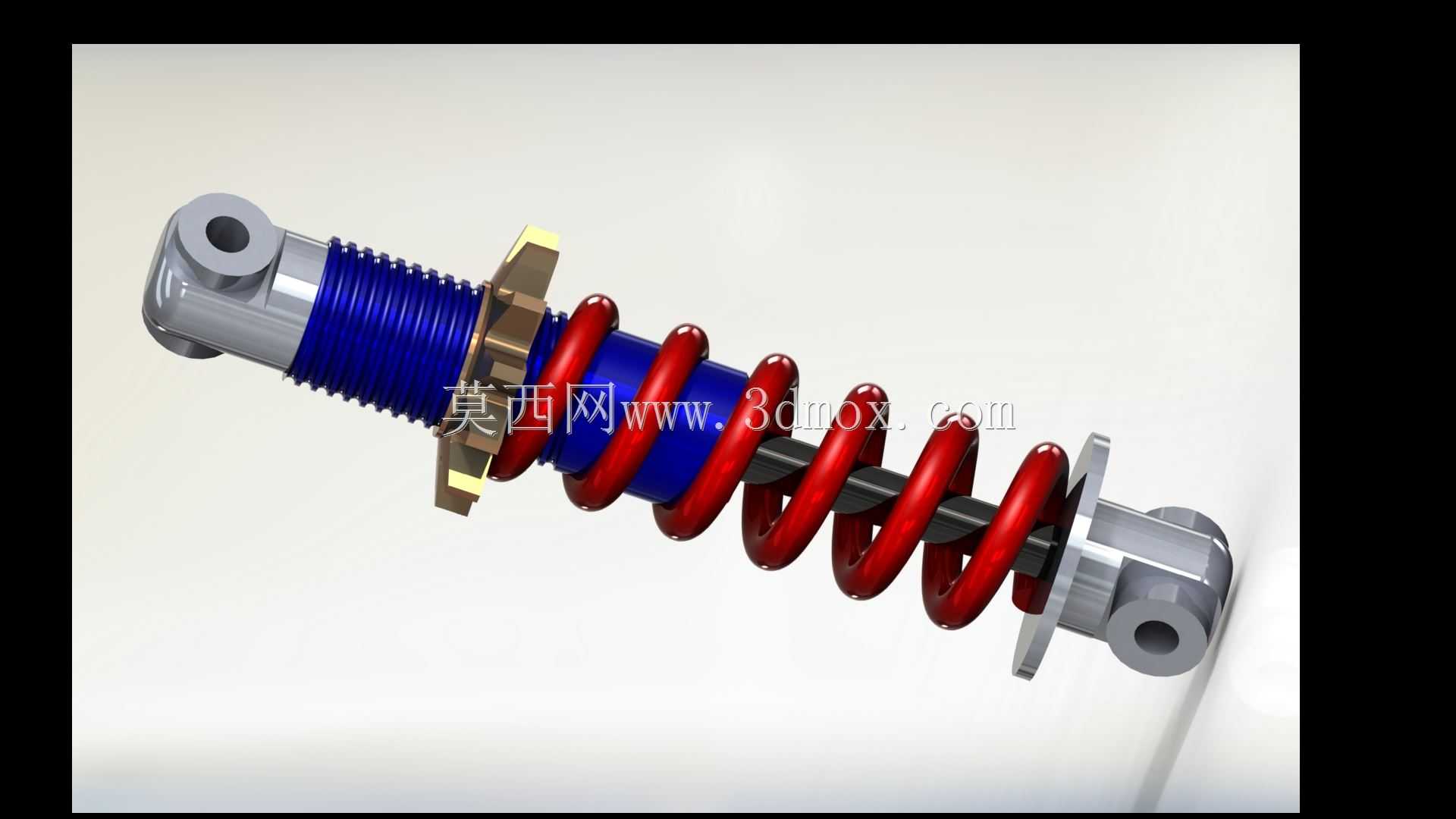

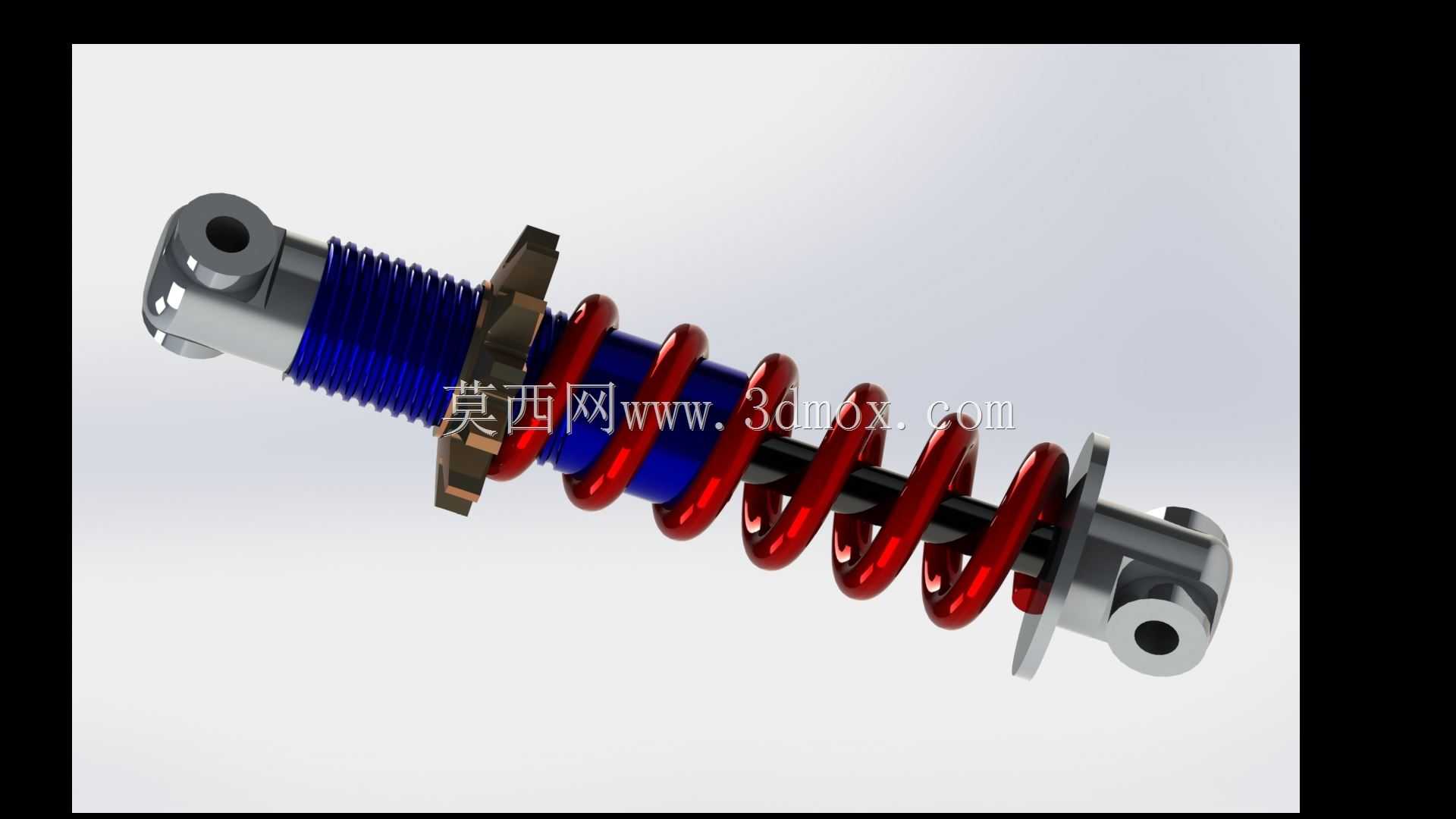

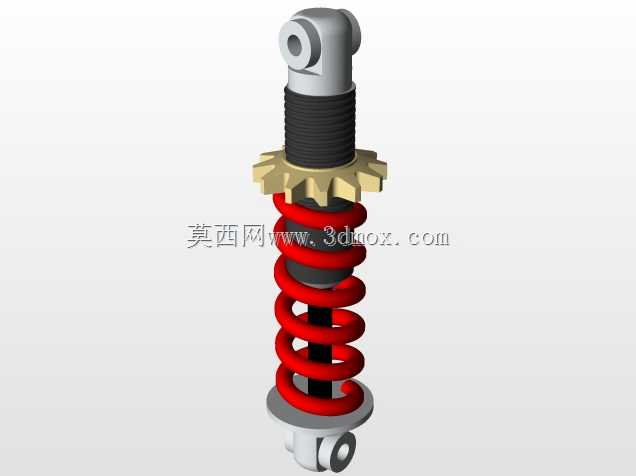

　　从功能实现逻辑来看，这套结构把螺旋弹簧的承载支撑作用和液压阻尼筒的震动衰减作用整合为同轴总成，外侧的红色螺旋弹簧承担车身静载荷与动态冲击的初步缓冲，当车轮受路面凸起抬升时，弹簧被压缩储存冲击能量，内侧的蓝色阻尼筒则通过内部液压油流经阀片的节流阻力，把弹簧往复伸缩的动能转化为热能耗散掉，避免弹簧无限制反复弹跳导致车轮抓地力丧失。两端的金属连接吊耳分别对应车架侧与转向节侧的安装点位，吊耳上的通孔是标准销轴配合尺寸，安装时不需要额外做结构改制，直接匹配对应规格的橡胶衬套就能完成装配，能有效过滤传递到车架的高频细碎震动。

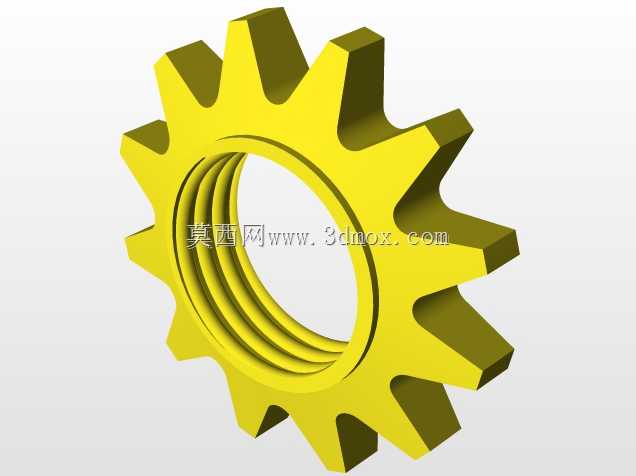

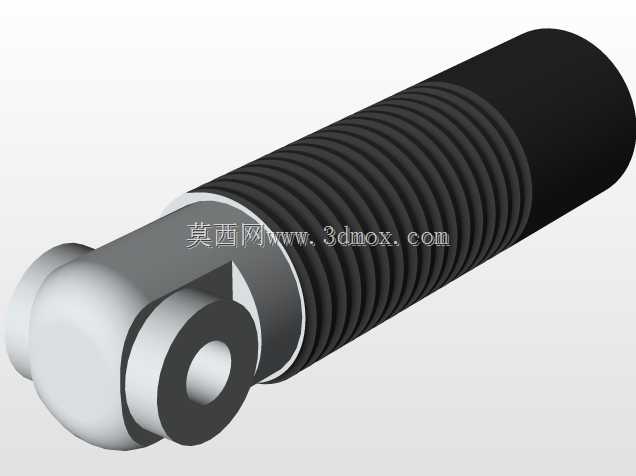

　　建模过程中最先确定的是两端安装点的中心距参数，这个尺寸直接决定了悬架的跳动行程边界，总行程预留量要覆盖车辆满载、空载状态下的悬架极限拉伸与压缩量，避免减震器在极限工况下被拉脱或者顶死。阻尼筒的外径与螺旋弹簧的中径做了同轴匹配，弹簧内径比阻尼筒外径预留了足够的径向间隙，避免车辆转向、侧倾时弹簧与筒身发生摩擦干涉。弹簧的节距、丝径参数是按照目标承载吨位计算得出的，刚度曲线匹配对应车型的轴荷要求，不会出现过软导致悬架打底、过硬导致滤震效果差的问题。筒身中部的螺纹调节结构可以调整弹簧的预紧压力，适配不同负载场景下的车身高度需求，侧边的金属限位挡块用来锁定调节后的位置，防止车辆行驶过程中预紧力发生偏移。

　　实际选型匹配时，要先核对两端吊耳的安装孔位尺寸、安装角度是否与原车支座匹配，再确认减震器的最大拉伸长度、最小压缩长度是否在悬架跳动行程范围内，阻尼力的调校要和弹簧刚度做匹配，阻尼过小无法抑制弹簧弹跳，阻尼过大则会导致减震器过硬，把路面冲击直接传递到车架。这类集成式减震总成相比分开布置的弹簧与阻尼结构，安装占用空间更小，总成装配精度更容易控制，后期维护更换也更便捷，不需要单独调整弹簧与阻尼筒的同轴度，直接整体拆装即可完成更换作业。结构上的密封设计要保证阻尼筒在往复伸缩过程中不会出现液压油渗漏，活塞杆表面的粗糙度与硬度要求较高，避免长期往复运动导致密封件磨损漏油，影响阻尼效果。
