栏板式双轮牵引拖挂运输台车

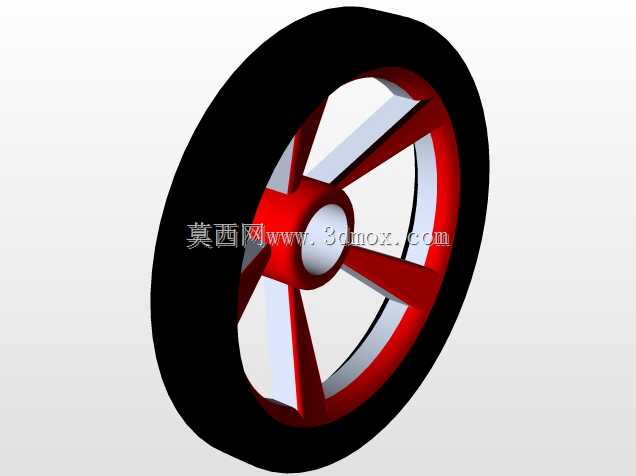

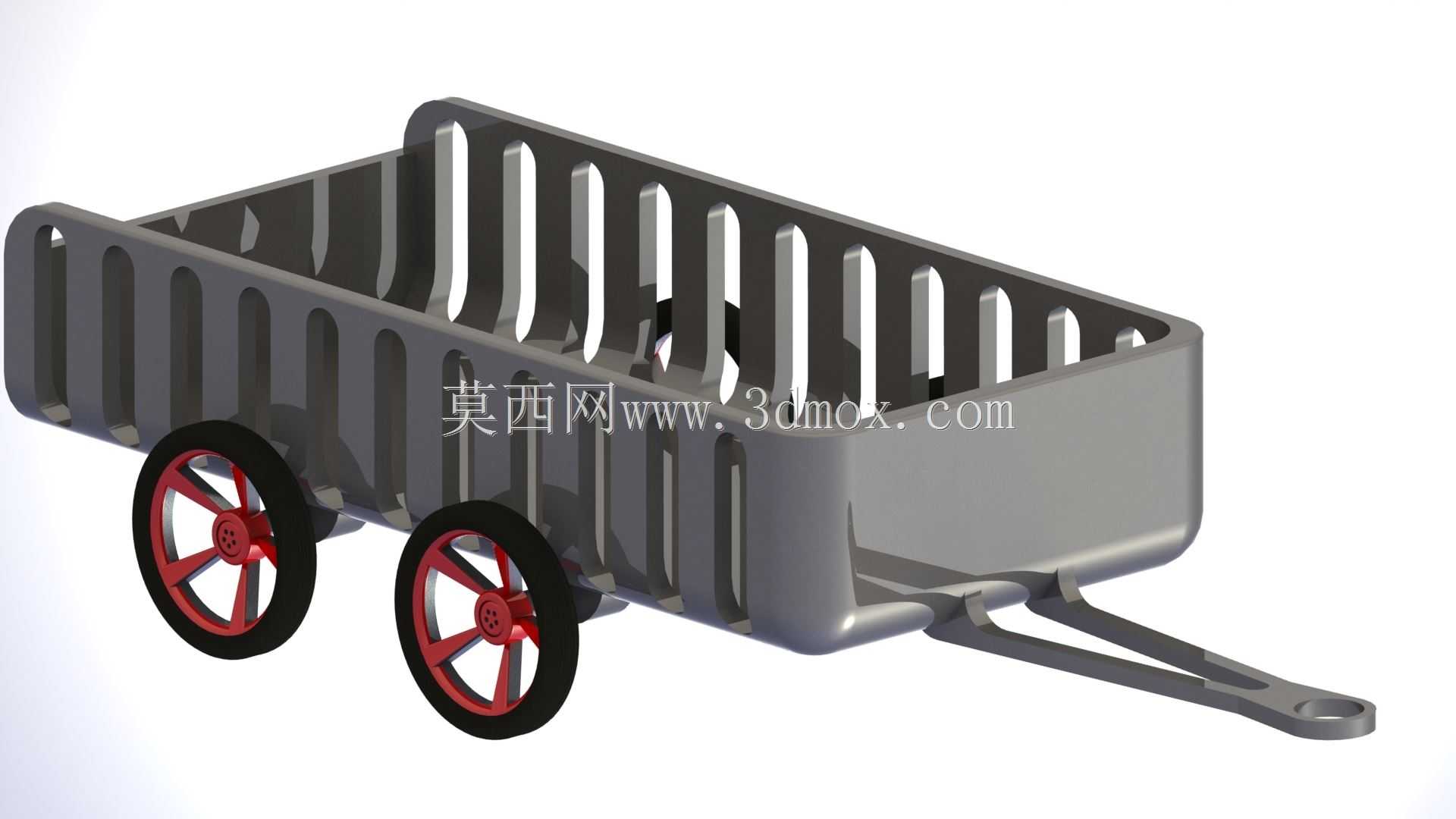

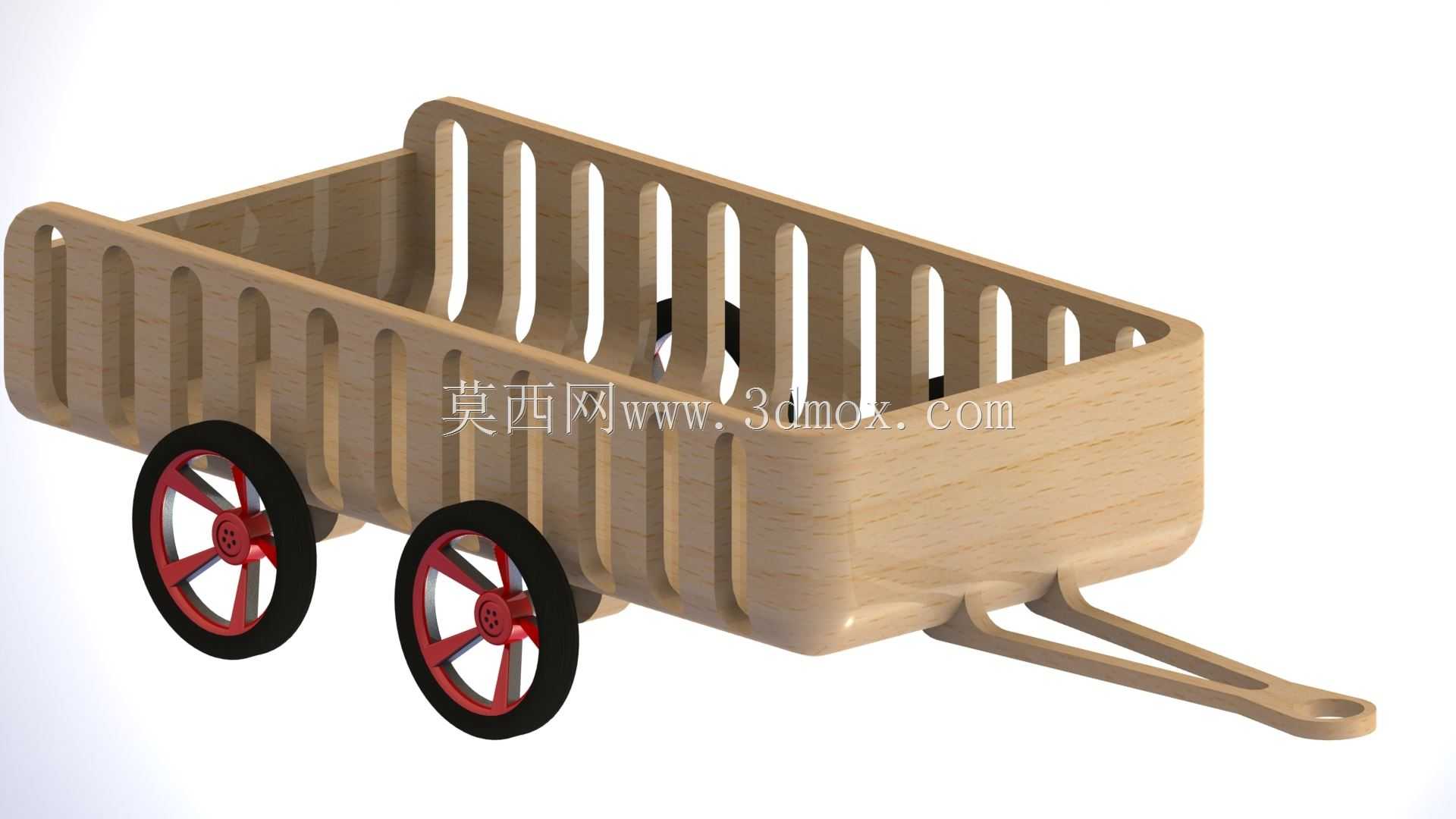

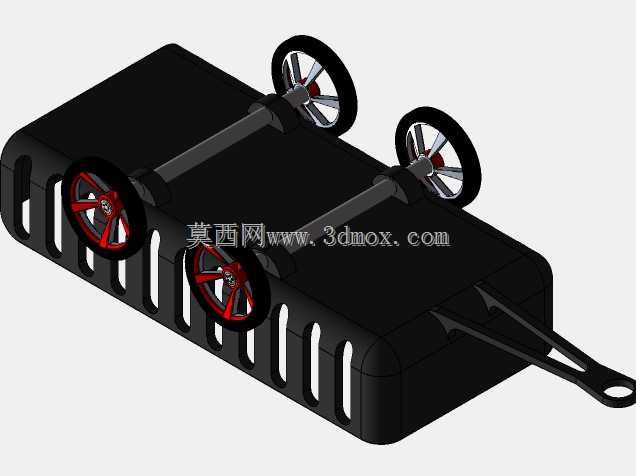

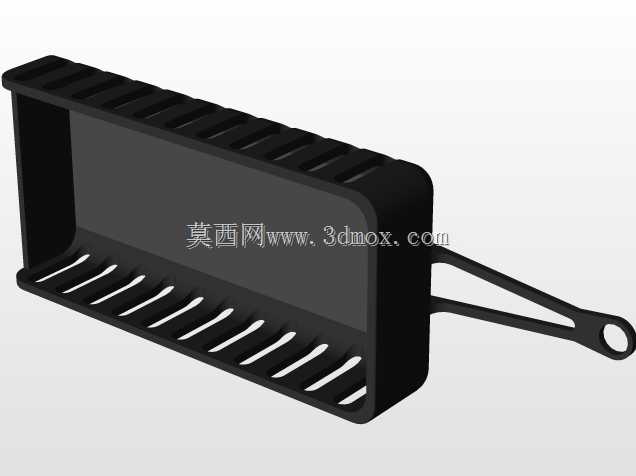

这款栏板式双轮牵引拖挂台车，主要面向厂区内部短距离物料转运、仓储库区货位周转、轻型加工工序间工件流转场景设计，适配厂区内部平整硬化路面的人工牵引或低速动力牵引作业，可搭配小型牵引车、电动搬运车完成多节编组拖挂运输，也可单独由作业人员手动牵引完成小批量物料的点位转移。从结构设计逻辑来看，整车采用栏板式敞口货厢结构，货厢侧壁采用等间距竖向长圆孔加强筋设计，在保证侧壁整体抗冲击刚度、避免装载物料挤压变形的前提下，尽可能削减侧壁板材厚度带来的自重增量，长圆孔的排布同时兼顾了货厢内部可视性，作业人员可从侧面直接观察货厢内物料装载高度与堆垛状态，无需探身查看货厢内部，降低转运过程中的物料遗撒风险。行走机构采用双组同轴脚轮布局，轮组采用橡胶外圈加金属辐条结构，橡胶轮面可有效吸收硬化路面微小颠簸带来的振动，避免转运过程中易碎工件、精密加工件因振动产生磕碰损伤，红色金属辐条采用对称加强筋结构，可承受单轮额定载荷下的径向与轴向冲击力，轮组与货厢底部的安装座采用沉头螺栓紧固，预留了轮组磨损后的快速更换接口，无需整体拆解货厢结构即可完成轮组维护更换。牵引连接端采用一体化冲压成型的双杆牵引臂，牵引臂末端设置标准圆孔挂接接口，可适配厂区通用的牵引销、挂钩连接尺寸，挂接接口处做了圆角过渡处理，避免牵引过程中应力集中导致的臂体开裂，牵引臂与货厢底部的连接位置采用三角加强筋焊接固定，可承受牵引启动、制动过程中的瞬时冲击力，避免牵引臂与货厢连接处脱焊断裂。货厢整体采用圆角过渡设计，所有边角位置均做了圆弧倒角处理，避免厂区作业过程中尖锐边角剐蹭作业人员、磕碰周边设备，货厢底板采用整板式平整结构，无凸起安装位，可直接放置周转箱、栈板以及散状规整工件，底板与侧壁的连接位置采用满焊工艺处理，避免细小颗粒状物料从拼接缝隙掉落。从安装边界尺寸来看，整车宽度适配厂区标准人行通道以及货架间通道的通行宽度，牵引臂长度预留了足够的转弯半径余量，多节编组拖挂时可完成90度直角转弯而不会出现相邻台车剐蹭的问题，货厢栏板高度适配常规周转箱的堆垛高度，装载后整车重心处于轮组支撑面中心范围内，牵引转弯过程中不会出现侧翻风险。实际应用中，这类台车可根据转运物料的特性在货厢内部加装分隔条、防滑垫等附件，也可在栏板外侧加装标识牌放置工位信息、物料标识，部分场景下还可在货厢底部加装制动踏板，实现坡道停靠时的驻车锁止，避免溜车风险。设计过程中针对轮组的安装位置做了多轮载荷校核，将轮组支撑点设置在货厢重心偏后位置，空载状态下牵引端的下压力控制在人工可轻松抬起牵引的范围内，重载状态下牵引端不会出现上翘问题，保证挂接行驶过程中的稳定性，货厢侧壁的竖向筋条同时可作为捆绑带的挂接点，转运较高堆垛的物料时可直接用捆绑带穿过筋条孔固定物料，无需额外加装挂耳结构。
