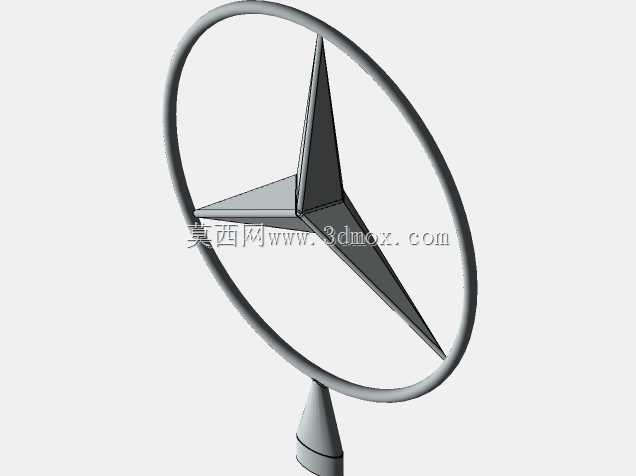

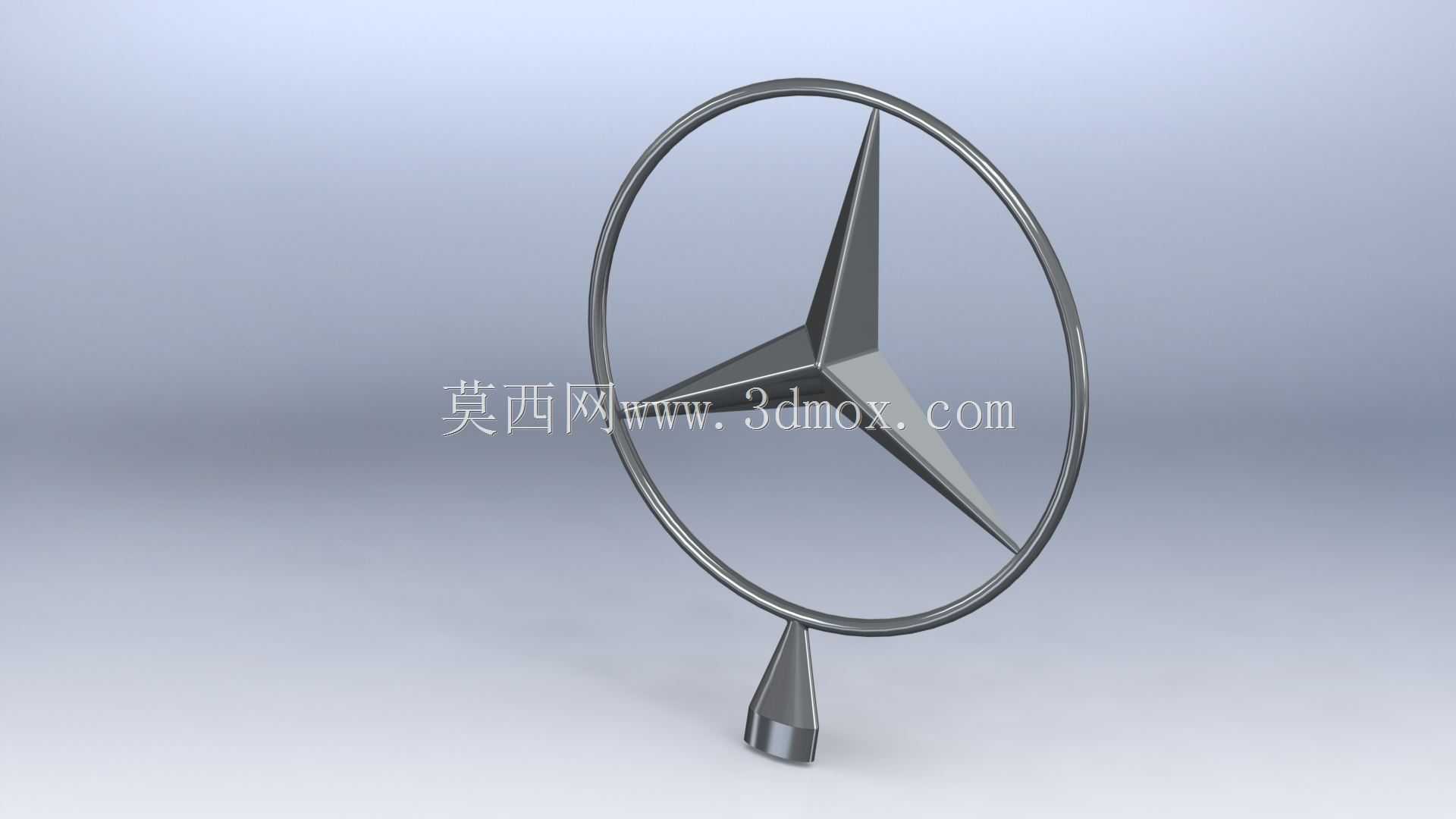

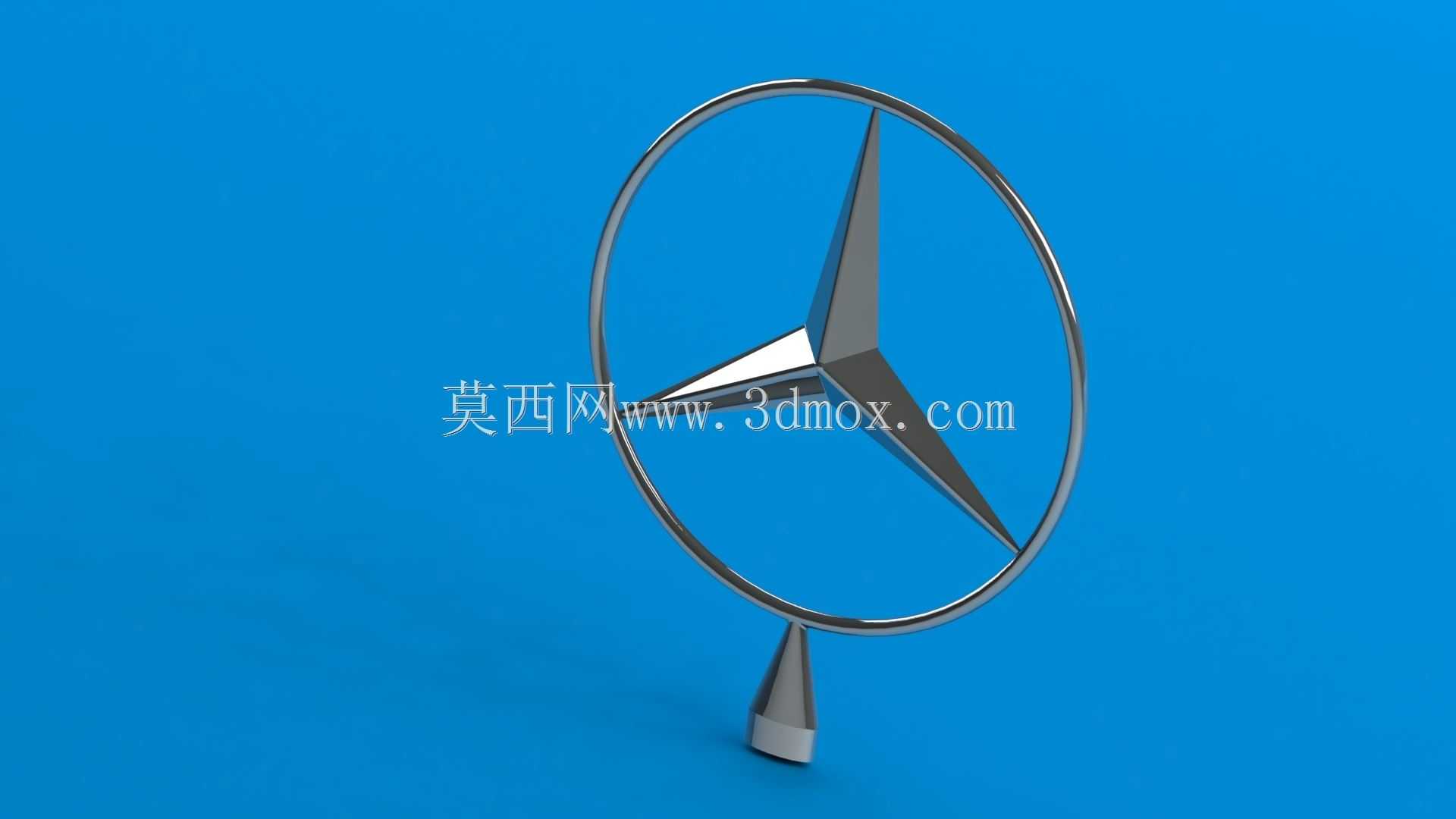

梅赛德斯奔驰立标汽车标识三维结构

在汽车外饰件的设计开发流程中，车头立标作为品牌视觉识别的核心部件，其三维结构的精准度直接影响整车前脸的精致感与品牌辨识度，本次梳理的三叉星徽立标结构，覆盖了从安装基座到星徽环体的全尺寸设计细节，可直接用于外饰件匹配验证、展车模型制作以及改装件的结构参考。日常整车装配场景里，该立标安装于引擎盖前端中轴线位置，需要兼顾低速碰撞时的溃缩防护要求与高速行驶下的风阻稳定性，设计阶段首先要确定安装边界：基座底部的安装面需匹配引擎盖外板的预留安装孔位，基座锥度与引擎盖外板的曲面法向保持一致，避免安装后出现视觉上的歪斜偏差，基座内部预留的卡扣安装槽深度，需严格匹配引擎盖内侧的卡扣座尺寸，保证装配后无松动旷量，同时满足行人碰撞保护的溃缩行程要求，当受到正向冲击力时，基座可沿预设的弱化槽向内折叠，降低对行人的碰撞伤害。星徽主体的三叉结构采用等厚曲面过渡设计，三个叉臂沿环体中心呈120度均匀分布，每个叉臂的截面从中心交汇点向外环处逐渐收窄，边缘做R0.8的圆角处理，既避免锐边带来的安全隐患，也能在光线照射下形成均匀的反光棱线，凸显金属质感。外围的环形圈与三叉臂采用一体化衔接结构，环形圈的截面为椭圆形，长轴沿环体径向布置，可降低高速行驶时的风噪，同时避免气流在环体后方形成紊流，减少高速行驶时立标的抖动。实际建模过程中，首先通过草绘确定三叉臂的中心对称基准，以环体中心为原点绘制三个互成120度的引导线，引导线的曲率从中心到环体处做连续过渡，保证曲面G2连续，避免后续渲染或开模时出现曲面褶皱。基座部分的锥面需与引擎盖安装点的曲面做贴合分析，提取引擎盖安装区域的曲面数据，将基座底面做偏移匹配，保证装配后基座与引擎盖表面的缝隙均匀控制在0.3mm以内，符合整车外饰件的DTS匹配标准。在改装应用场景中，该结构可根据不同车型的引擎盖曲面调整基座的安装角度，无需改动星徽主体的比例尺寸，即可适配不同年代款的奔驰车型安装需求。做展车模型制作时，该立标的尺寸比例严格按照实车1:1还原，环形圈的外径、三叉臂的长度、基座的总高度都遵循原厂设计规范，可直接用于1:1展车的外饰装配，也可缩放比例用于车模的细节制作。结构设计上还考虑了长期户外使用的耐久性，星徽与环体的衔接处做加厚处理，避免长期风吹震动导致的连接处断裂，基座内部的走线槽（部分带发光功能的立标）预留足够的走线空间，同时做防水密封结构设计，避免雨水进入引擎舱内部。很多初做外饰件设计的工程师容易忽略立标安装后的视觉重心问题，实际装配后，立标的视觉中心需与整车前脸的中网格栅中心保持在同一垂直线上，建模阶段就需要将立标模型导入整车装配环境中做视觉匹配验证，调整基座的高度与星徽的前倾角度，保证在正常站立视角下，三叉星徽的视觉形态端正，无透视变形。另外，立标的表面处理工艺对应的结构细节也在模型中做了预留，星徽表面的镀铬层厚度对应的曲面偏移量、环形圈表面的哑光处理区域的边界划分，都在三维结构中做了明确的区分，方便后续工艺拆解。在做碰撞仿真分析时，该模型的结构可直接导入CAE软件中，赋予对应的材料属性（基座为ABS工程塑料，星徽环体为锌合金材质），模拟低速碰撞、行人碰撞等工况下的结构变形情况，验证溃缩结构的可靠性，无需重新做结构简化。对于汽车改装厂商而言，该三维结构可直接用于改装立标的开模参考，根据不同的改装需求调整表面工艺，比如做黑化处理、碳纤维包覆处理时，只需在原有曲面上偏移对应的包覆层厚度即可，不用重新构建主体结构，大幅缩短改装件的开发周期。
