越野车辆辐条式轮辋轮胎总成结构设计

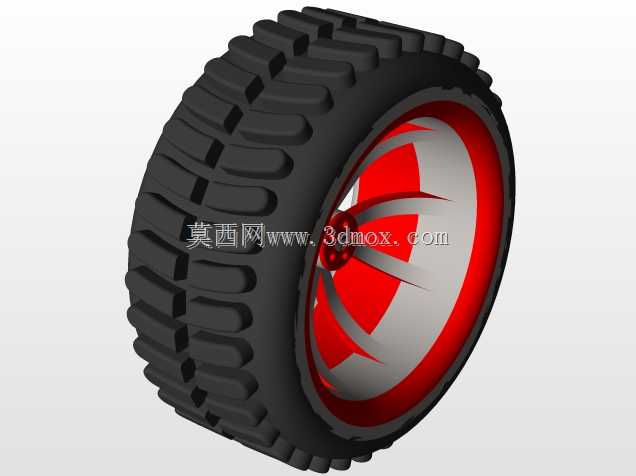

在非道路越野车辆的行走系统设计中，轮辋与轮胎的匹配总成直接决定了整车的通过性、行驶稳定性与负载承载能力，这套辐条式轮辋搭配深块状越野花纹轮胎的结构，主要适配全地形车、小型越野作业机械、改装越野摩托这类需要在泥泞、砂石、凹凸不平路面行驶的设备。从实际使用场景来看，这类行走部件需要同时兼顾硬质铺装路面的滚动阻力控制与非铺装路面的抓地性能，轮胎胎面采用大间距的块状花纹设计，花纹块凸起高度较高，花纹沟槽宽度充足，在松软泥地行驶时能快速切入土层获得抓地力，同时沟槽的自清洁能力较强，行驶过程中夹带的泥土能顺着沟槽快速甩出，避免花纹被填满后失去抓地性能，胎侧采用加厚的橡胶层设计，在遇到路面碎石、尖锐树枝剐蹭时能降低爆胎风险，适配野外复杂作业环境的使用需求。

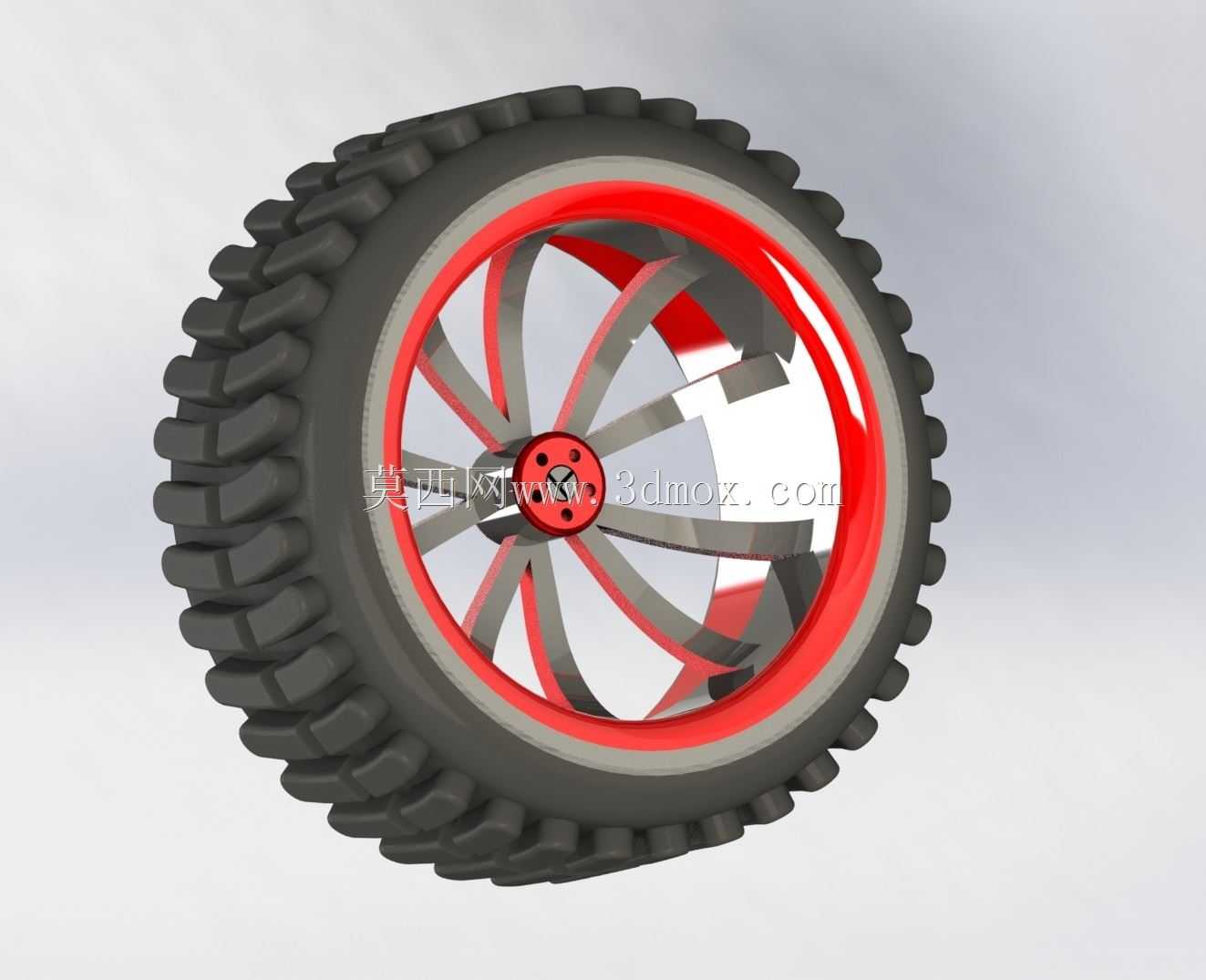

轮辋部分采用多辐条镂空式结构设计，区别于传统的板式轮辋，这种辐条结构在保证整体结构强度的前提下能有效降低轮辋自身重量，减少行走系统的簧下质量，提升车辆行驶时的减震响应速度，辐条采用对称式放射排布，每根辐条的截面做了变厚度处理，靠近轮毂安装位的位置厚度更大，向轮辋外缘延伸时逐渐收窄，这种结构能更好地分散行驶过程中路面传递的冲击载荷，避免应力集中导致辐条断裂。轮辋与轮胎接触的胎圈座位置做了阶梯式限位结构，轮胎充气后胎圈能紧密贴合在限位台阶上，即使在低胎压越野行驶时也能避免轮胎与轮辋发生相对位移，防止脱胎风险。轮毂安装位采用中心定位孔加周向螺栓孔的配合结构，中心定位孔与车轴轴头采用过渡配合，保证轮辋安装后的同轴度，降低高速行驶时的车轮跳动量，周向均匀分布的螺栓孔能均匀传递驱动扭矩，避免单个螺栓受力过大出现剪切断裂。

从安装边界来看，轮辋的轴向偏距经过匹配设计，安装后车轮的轮距处于整车设计的合理范围内，不会与车架、悬挂摆臂、减震器等周边部件发生运动干涉，轮胎的最大外径适配整车的轮拱空间，在悬挂压缩到极限行程、车轮转向到最大角度时，轮胎都不会与轮拱内衬、挡泥板发生剐蹭。设计过程中需要重点校核几个核心参数：首先是轮辋的宽度与轮胎断面宽度的匹配度，过窄的轮辋会导致轮胎胎侧过度挤压变形，行驶时胎肩磨损加快，过宽的轮辋则会导致轮胎胎圈拉伸过度，降低胎圈的密封性能与结构强度；其次是辐条的受力校核，需要模拟满载情况下垂直冲击、侧向转弯、驱动扭矩传递三种极限工况下的应力分布，确保辐条的最大应力低于材料的屈服强度，同时预留足够的安全系数；另外还要考虑轮胎与轮辋装配的工艺性，胎圈座的导入角度需要适配轮胎装配的操作需求，避免装配时损伤胎圈的密封层。

这套轮辋总成的外观采用红黑撞色设计，轮辋外缘设置一圈红色装饰环，辐条表面也做了同色的表面处理，在满足结构性能的前提下兼顾了外观辨识度，适配改装类越野车辆的外观需求。轮胎的橡胶配方针对户外使用场景做了优化，具备较好的抗老化性能与耐磨性能，在长时间紫外线照射、温差变化较大的环境下也能保持橡胶的弹性，避免过早出现龟裂现象。在实际选型匹配时，需要根据整车的满载重量、最高行驶车速、常用行驶路面类型来确定轮胎的充气压力范围，同时匹配对应强度等级的轮辋材料，确保整个行走部件的可靠性。
