汽车发动机双通路排气歧管结构设计

　　在汽车动力系统的排气端布局中，排气歧管承担着将各气缸燃烧后产生的高温废气有序汇集、引导至排气总管的核心作用，其结构设计的合理性直接影响发动机的排气效率、动力输出表现与尾气排放控制水平。这款双通路排气歧管采用一体式弯管融合法兰安装结构，两个独立的弯曲流道分别对应发动机两个气缸的排气出口，能够在不同气缸的排气行程中避免气流干涉，减少排气背压，让气缸内的燃烧废气可以更顺畅地排出，为下一循环的进气过程留出更充足的气缸容积，间接提升发动机的充气效率。从实际装车的应用场景来看，这类双通路歧管多用于小排量双缸内燃机或是大排量发动机的分组排气支路，常见于乘用车动力单元、小型通用动力机械以及部分摩托车型的动力配置中，安装位置紧贴发动机缸盖的排气侧，

　　工作环境长期处于600-900摄氏度的高温区间，因此结构设计上需要兼顾高温抗变形能力与气流通过性。设计过程中首先要匹配发动机缸盖的排气口位置，法兰端的两个安装孔中心距完全对应缸盖排气口的定位尺寸，法兰密封面采用平面加工工艺，能够配合金属密封垫片实现高温下的可靠密封，避免废气泄漏引发的舱内温度异常或是排放超标问题。弯管部分的曲率经过反复校核，在避让发动机周边附件、机舱内布局空间的前提下，尽可能减小管路弯折角度，避免出现直角弯折带来的气流阻力陡增问题，管内壁做顺滑过渡处理，减少废气中的颗粒物在管内沉积的概率，长期使用下也不容易出现积碳堵塞流道的问题。安装边界方面，法兰端的厚度根据发动机的振动量级做了针对性强化，

　　能够承受发动机运行过程中产生的持续振动，避免长期交变载荷下出现法兰开裂、管路断裂的故障；管路的走向充分预留了与周边线束、冷却管路、隔热罩的安全间隙，不需要额外做大幅度的位置调整就能适配对应机型的机舱布局，同时管路末端的接口尺寸匹配下游三元催化器或是排气总管的连接标准，能够直接对接后续排气处理单元，不需要额外制作转接结构。从功能特性上看，双独立流道的设计可以有效利用排气脉冲效应，在某一气缸排气门开启时，管内形成的负压可以帮助相邻气缸更快排出废气，相较于单通路的简单汇集结构，能够在不提升发动机转速的前提下优化扭矩输出表现，尤其是在中低转速区间的动力响应会有明显改善。结构材质适配方面，这类歧管通常采用高硅铸铁或是不锈钢材质制作，

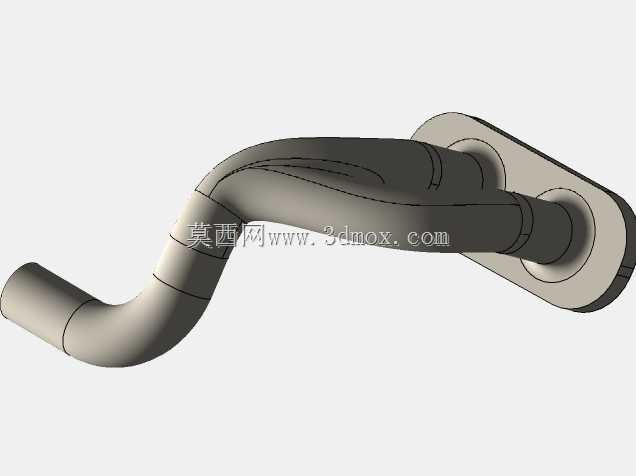

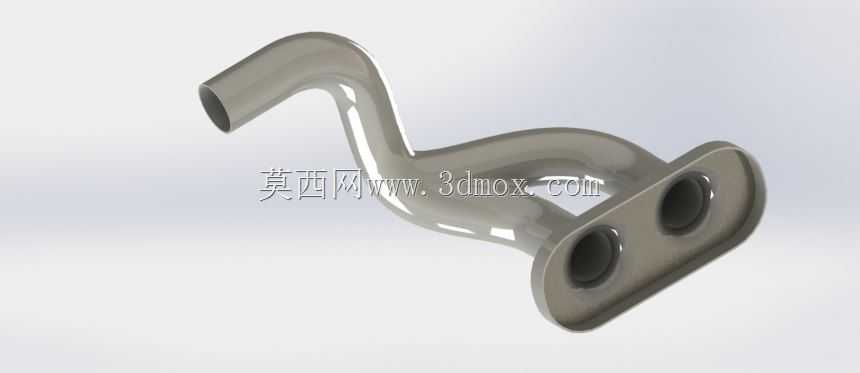

　　三维建模过程中已经预留了均匀的壁厚，既保证高温下的结构强度，也不会因为壁厚过大增加不必要的整机重量，管路的弯曲半径统一控制在合理区间，适配常规的弯管加工工艺，不需要特殊的定制加工设备就能实现量产，生产端的工艺可行性较高。在建模细节处理上，法兰与管路的连接位置做了圆弧过渡处理，避免应力集中，在发动机冷热交变的工作环境下，能够减少连接位置的热应力累积，降低开裂失效的风险；管身的弧度经过流体仿真验证，气流在管内的流动阻力处于较低水平，不会因为管路结构问题导致排气背压升高，影响发动机的动力输出与燃油经济性。
