带铰接安装位的异形支撑连接构件

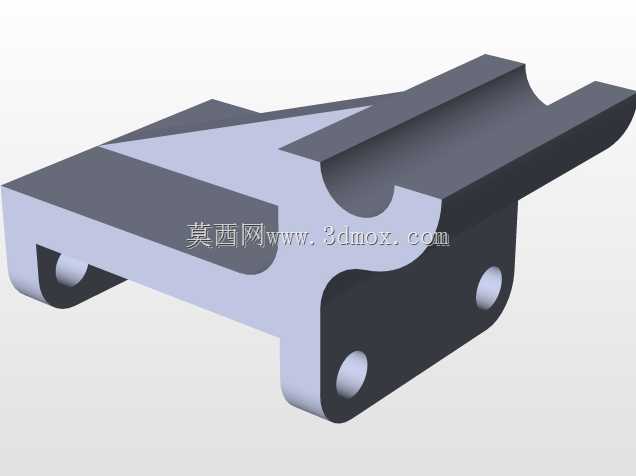

该构件属于设备连接支撑类结构件，日常多应用在轻工输送线侧边挡料机构、小型工装夹具的翻转定位模块、非标自动化设备的活动臂铰接端这类需要兼具刚性支撑与小角度转动配合的场景中，实际使用时承担两个相对活动部件之间的载荷传递、位置限定作用，避免活动部件运行过程中出现径向窜动、支撑刚度不足的问题。从结构设计逻辑来看，构件主体采用变截面的异形实体结构，上部的弧形凹槽结构是为了匹配圆柱形的铰接轴或者活动杆件的外圆轮廓，安装时杆件可嵌入凹槽内，既能够限制杆件垂直于轴向的位移，又不会阻碍杆件绕自身轴线的转动，凹槽边缘做了小尺寸的倒角过渡，避免装配时尖锐棱边刮伤配合件表面，也能减少应力集中带来的断裂风险。下部的两个带通孔的安装耳是整个构件的固定端，通孔为光孔设计，适配圆柱销或者内六角螺栓的穿装固定，两个安装耳的孔位同轴度公差控制在0.02mm以内，保证安装后固定端不会出现偏载，安装耳与主体连接位置做了圆弧过渡的加强结构，在不额外增加整体壁厚的前提下提升了连接位置的抗弯折强度，避免设备运行过程中受冲击载荷时连接位置出现开裂。构件一侧延伸出的平板状翼边，是作为限位接触面使用的，当配合的活动部件转动到预设极限位置时，翼边的平面会与活动部件上的限位块接触，阻挡部件继续超程转动，翼边的平面度公差控制在0.05mm以内，保证限位接触时受力均匀，不会出现局部点接触导致的磨损过快问题。从安装边界来看，构件整体的安装占用空间紧凑，下部两个安装孔的中心距为固定值，适配多数小型设备的安装基座孔位标准，安装时不需要对基座做额外的扩孔、改孔处理，上部弧形凹槽的中心到安装底面的高度尺寸经过匹配计算，安装后铰接部件的转动中心高度与配套机构的转动中心高度完全对齐，不会出现运动卡滞、转动阻力过大的问题。构件的壁厚设计遵循等强度原则，受力较大的安装耳与主体连接位置壁厚较厚，受力较小的翼边位置壁厚适当减薄，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低构件自身重量，减少设备运动过程中的惯性负载。实际选型使用时需要注意，该构件适配的铰接轴直径需要与上部弧形凹槽的直径保持间隙配合，配合间隙控制在0.03mm到0.05mm之间，间隙过大会导致铰接位置晃动量过大，影响设备运行精度，间隙过小则会导致转动阻力增大，磨损速度加快。固定端安装时，螺栓的预紧力需要控制在对应规格螺栓的额定预紧力范围内，避免预紧力过大导致安装耳出现变形，影响孔位同轴度。该构件的结构设计充分考虑了实际装配与使用中的各类细节，没有冗余的结构特征，所有的型面、孔位、倒角都有对应的功能指向，能够直接适配多数小型非标设备的活动连接部位需求，建模过程中所有特征的参数都可以根据实际使用场景的载荷、安装尺寸要求做快速调整，不需要对整体结构做颠覆性修改，能够大幅缩短同类结构的设计建模周期。
