SolidWorks放样五角星立体结构设计

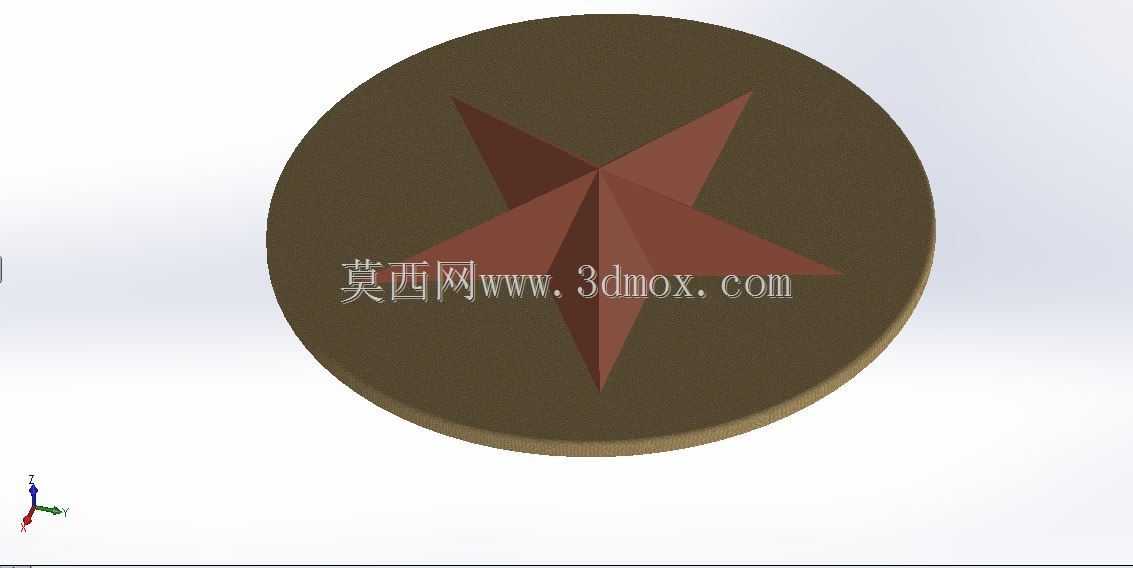

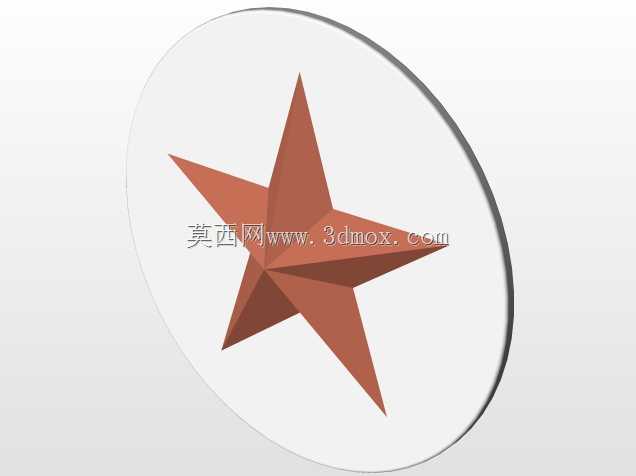

在做设备外观标识、工装定位基准件或者小型装饰结构的设计时，经常会遇到带立体棱角的星形构件需求，这类结构如果用常规拉伸切除的方式做，很容易出现曲面衔接不顺、棱角处壁厚不均的问题，放样特征刚好能解决这类多截面渐变造型的建模痛点。这次的星形结构采用圆形底座加立体五角星的组合形式，底座为等厚薄圆板结构，主要作用是提供安装贴合面，不管是粘接到设备面板上，还是通过周边预留的小孔做螺丝固定，都能保证整个构件和安装基面完全贴合，不会出现翘边、安装后倾斜的问题，底座的厚度控制在常规装饰件的常用区间，既不会因为过薄导致边缘磕碰碎裂，也不会因为过厚增加不必要的重量，适配大部分设备外饰件的安装空间要求。上方的五角星部分采用多截面放样生成，从底座贴合面的星形轮廓，到顶部的收尖截面，每个棱边的拔模角度都做了统一控制，五个角的倾斜角度完全一致，不会出现某一个角过陡导致注塑或者3D打印时出现支撑难去除、棱角缺料的问题。建模过程中先绘制底座的圆形草图，约束好圆心和原点的重合关系，再在距离底座上表面一定高度的基准面上绘制五角星的轮廓草图，这里要注意五角星的每个凹点和凸点都要和底座上的对应投影点做穿透约束，避免放样的时候出现曲面扭曲，之后在五角星的最高顶点位置绘制一个点作为最终的收束截面，三个截面依次选择后设置放样的起始和结束约束，让底座和五角星衔接的位置做小圆角过渡，避免应力集中，要是后续需要做表面处理比如喷漆、阳极氧化，这个圆角也能减少漆料在棱角处的流挂问题。实际应用场景里，这类结构可以用在设备的品牌标识底座、车间工位的定位标记块、儿童游乐设施的装饰扣件，甚至是小型文创产品的主体结构上，要是作为标识件使用，可以直接在五角星的平面区域做凸字或者凹字的雕刻，不用额外拆分零件；要是作为定位块使用，五个尖角刚好可以作为多方向的对位基准，比圆形定位块的防呆效果更好，不会出现安装时转动错位的问题。安装边界上，整个结构的最大外轮廓是底座的圆形直径，安装时只要预留出比底座直径大2-3mm的沉台空间，就能把整个构件完全嵌入安装面，保证外表面和安装基面齐平，不会突出磕碰，五角星的突出高度控制在合理范围，就算是用在人员经常触碰的设备面板位置，也不会因为突出过高刮蹭衣物或者划伤操作人员。建模时还要注意壁厚的均匀性，要是做塑料件生产，整个星形部分的壁厚要和底座的壁厚保持一致，避免注塑时出现缩痕，五个尖角的位置不要做完全的锐边，要倒0.1-0.2mm的小倒角，既不影响视觉上的尖锐感，也能避免生产和安装过程中尖角崩断。另外放样特征生成后要做实体的几何检查，确认没有零厚度面、没有曲面重叠的问题，要是后续需要做工程图出图，每个棱边的角度、五角星的外接圆直径、底座的安装孔位尺寸都要做明确的尺寸标注，方便生产加工时直接对位，不用反复核对三维模型。这类星形结构看似简单，实际建模时很容易出现截面约束不到位导致的造型扭曲，尤其是五个角的对称度控制，必须在草图阶段就做好阵列约束，保证每个角的尺寸、倾斜角度完全一致，不然做出来的星形会出现歪角、不对称的问题，影响最终的外观效果和安装对位精度。
