GT2系列7mm带宽多内径同步皮带轮

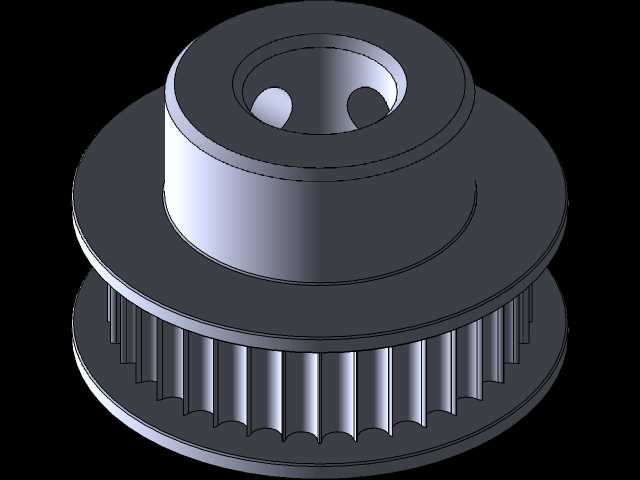

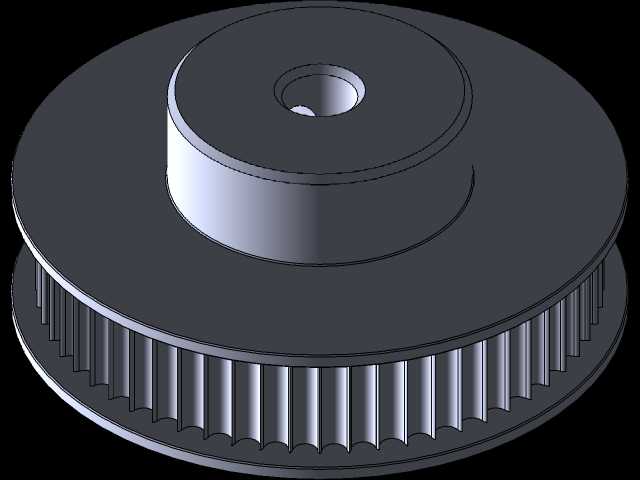

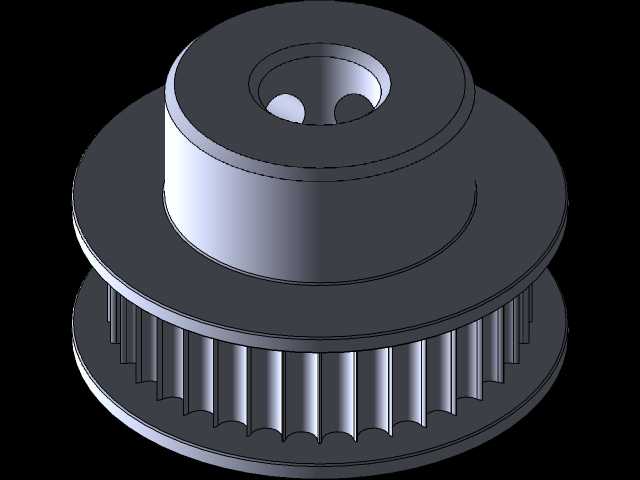

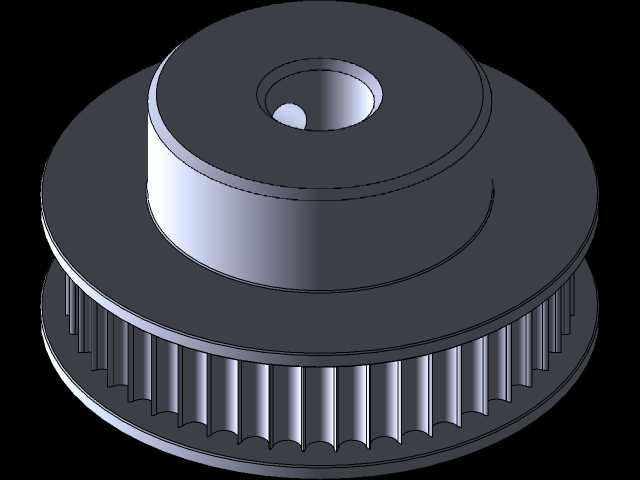

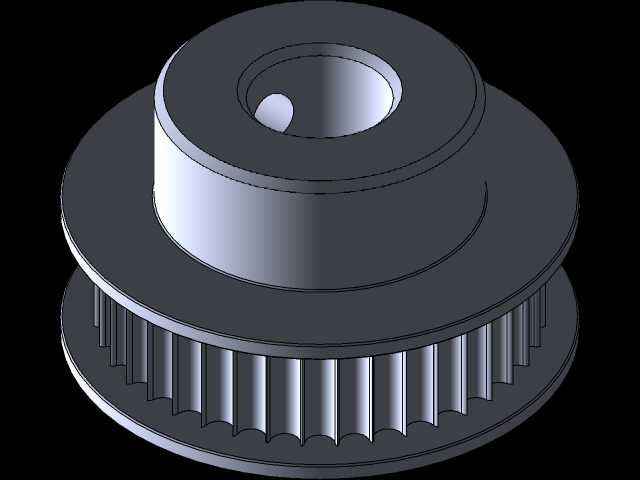

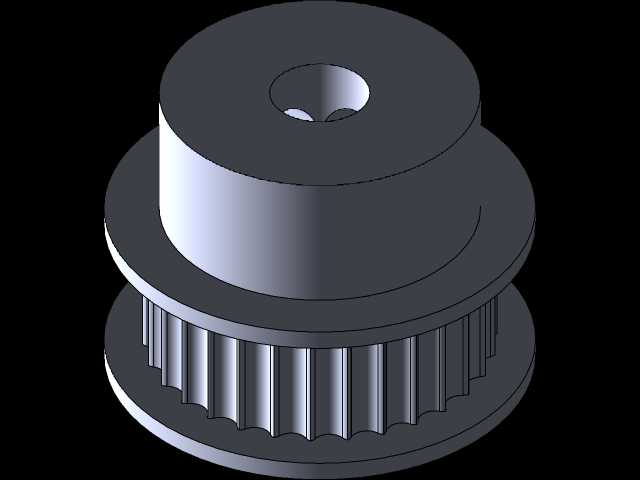

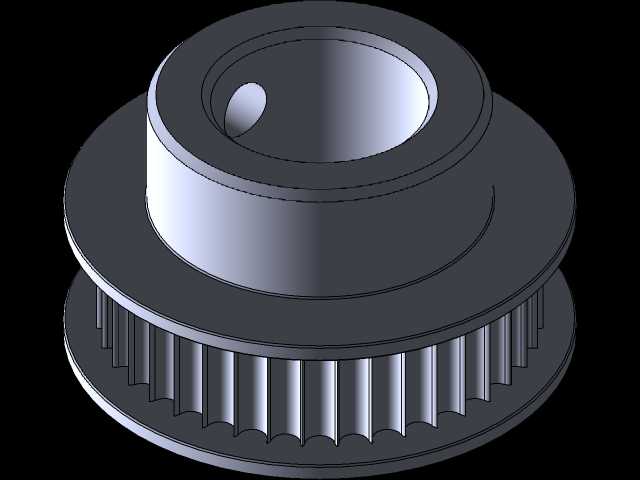

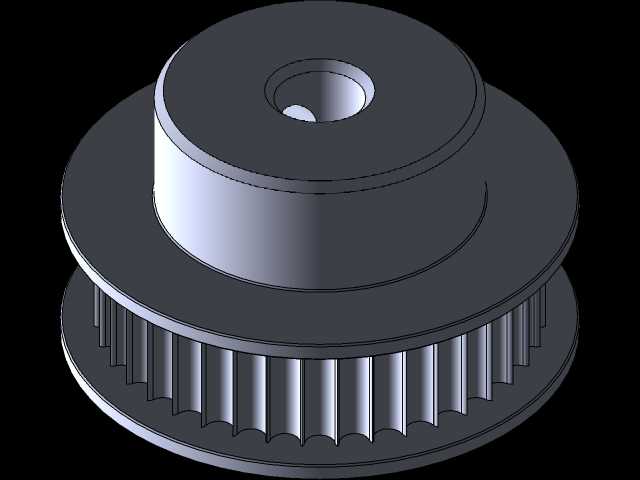

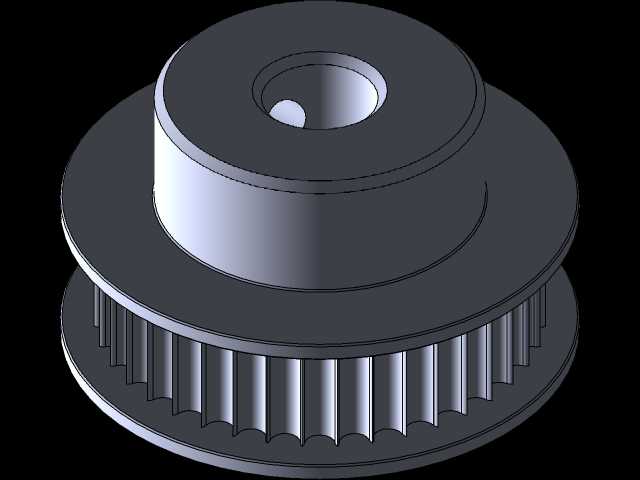

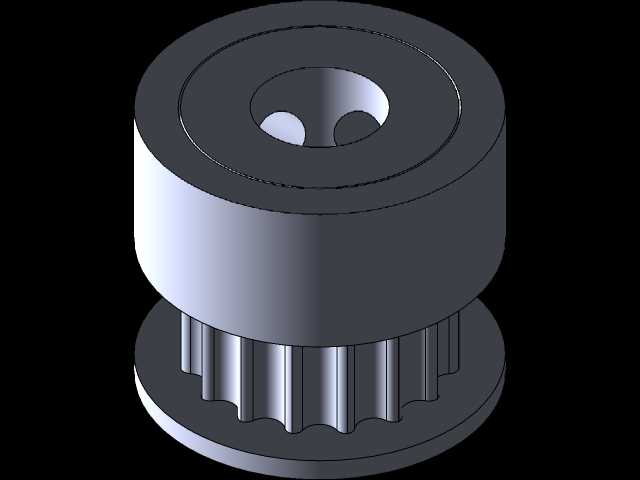

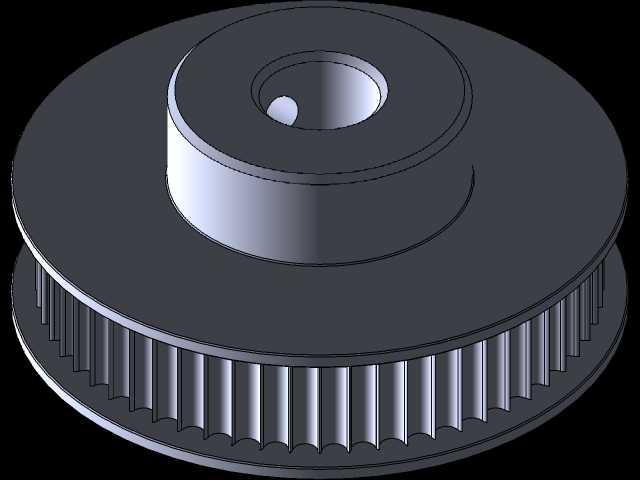

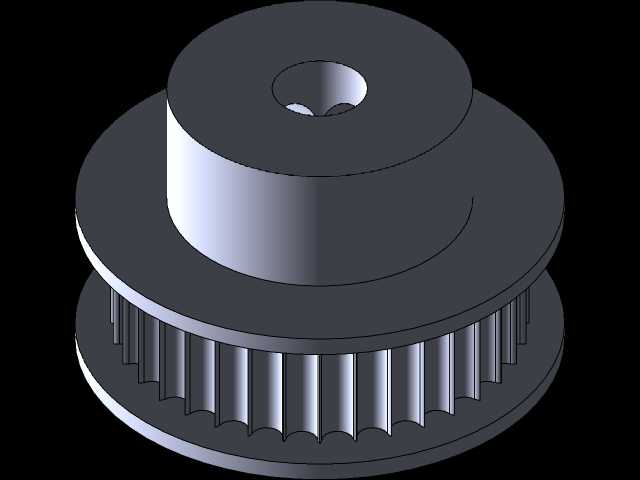

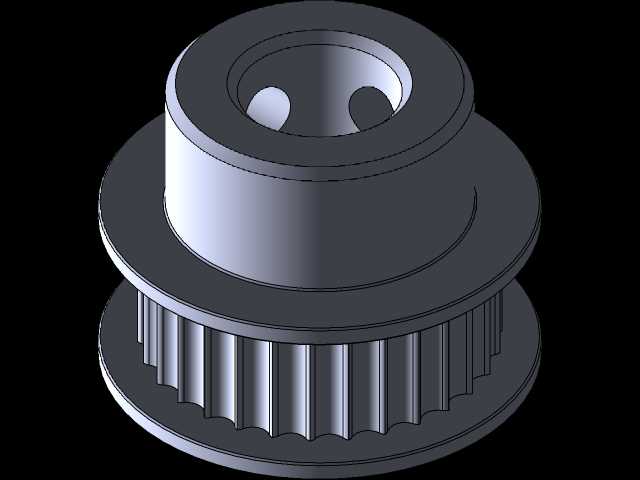

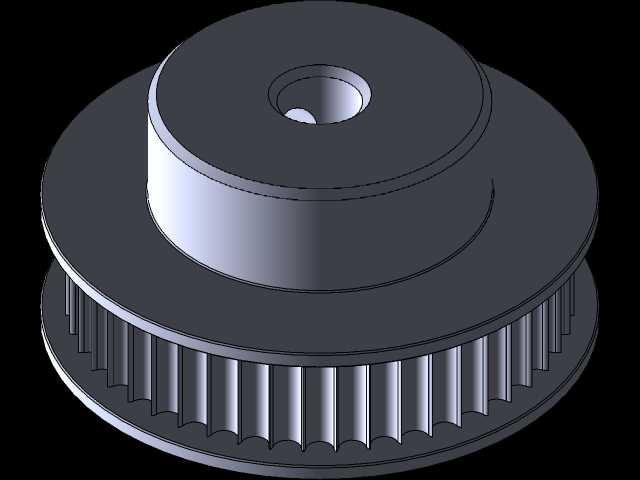

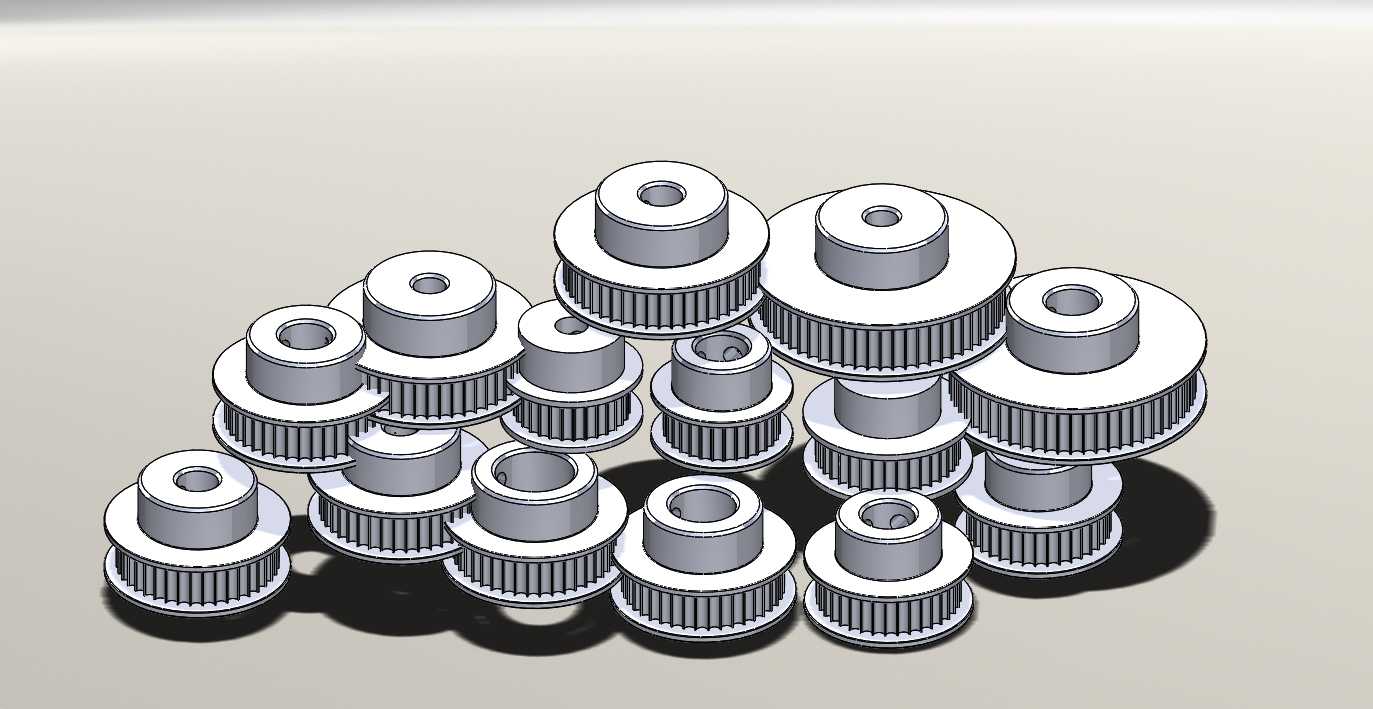

做传动结构设计的工程师基本都绕不开同步带轮选型，尤其是桌面级自动化设备、小型输送机构、3D打印传动单元这类对传动精度、安装空间有明确限制的场景，GT2齿形的同步轮一直是高频选用的传动部件。这套同步带轮适配7mm宽度的GT2同步带，覆盖了5mm、6.35mm、8mm、10mm、12mm这几个常用的安装轴径，基本能匹配市面上绝大多数小型步进电机、直流减速电机的输出轴尺寸，不用额外做轴套转接就能直接安装，能省不少结构适配的工作量。从实际使用场景来说，这类小规格同步轮大多用在负载不大但对传动同步性有要求的场合，比如小型点胶机的XY轴传动、桌面型分拣机构的输送辊驱动、小型雕刻机的进给传动、自动化测试设备的工位平移机构，甚至是一些DIY数控设备的传动单元，因为GT2齿形的齿距小，传动背隙能控制在很小的范围，传动过程中不会出现明显的回程误差，比平皮带的传动精度高，又比齿轮传动的安装容错率高，不需要严格控制中心距的公差，对加工和装配的友好度更高。设计这类带轮的时候，首先要考虑的是齿形的啮合精度，齿槽的轮廓必须和GT2同步带的齿形完全匹配，不然运行过程中会出现跳齿、磨损过快的问题，这套带轮除了30T、40T、48T、60T这几个齿数的轮体做了拔齿处理之外，其余规格的齿形都是严格按照实际啮合尺寸做的，拔齿的几个规格主要是为了降低建模时的特征运算量，实际生产的时候完全可以按照完整齿形加工，不影响使用。然后是安装定位的结构，每个带轮都带了一体式的定位凸台，安装的时候凸台可以贴住电机安装面或者轴承内圈，不用额外加轴套定位，能保证带轮的安装垂直度，避免皮带运行的时候出现跑偏、偏磨的问题。内孔的公差是按照常用的间隙配合做的，安装的时候可以选顶丝锁紧或者键连接的固定方式，轮体的挡边高度刚好能盖住7mm带宽的皮带侧边，不会因为挡边过高浪费轴向空间，也不会因为挡边过低导致皮带滑出轮槽。从安装边界来说，不同齿数的带轮外径不一样，选型的时候要根据设计的传动比选对应的齿数，同时要预留好皮带张紧的调节空间，中心距的调节量建议留3-5mm，方便安装的时候调整皮带张紧度，避免皮带过紧加剧轴承受力，或者过松出现跳齿。轮体的材质一般选铝合金做阳极氧化处理，重量轻、转动惯量小，适合高速往复运动的传动场景，也不会生锈，日常使用基本不需要做额外的防腐维护。实际装配的时候要注意两个配对带轮的端面平行度，偏差不能超过1度，不然皮带会一直蹭挡边，用不了多久就会磨损断裂，张紧度调整到用手指按压皮带中段能下压1-2mm的程度就合适，不需要拉得太紧。这套带轮覆盖的轴径范围很全，做小型传动结构设计的时候基本不用单独开模定制，选对应齿数和内孔的规格就能直接用，能大幅缩短设计和打样的周期，而且因为是标准齿形，配套的GT2同步带也很容易采购，后期维护更换配件的成本很低。很多新手工程师做小型传动结构的时候容易忽略带轮的凸台定位结构，选那种没有凸台的平片带轮，安装的时候很容易装歪，导致皮带跑偏，这套带轮自带的定位凸台刚好能解决这个问题，哪怕是装配经验不多的操作人员也能快速装到位，降低装配的不良率。另外轮体的齿槽深度是按照标准尺寸做的，皮带啮合的时候不会出现齿顶碰槽底的情况，传动过程中噪音很小，适合用在对运行噪音有要求的桌面级设备上，不会因为传动噪音影响设备的使用体验。
