箭杆夹持拾取工装结构设计

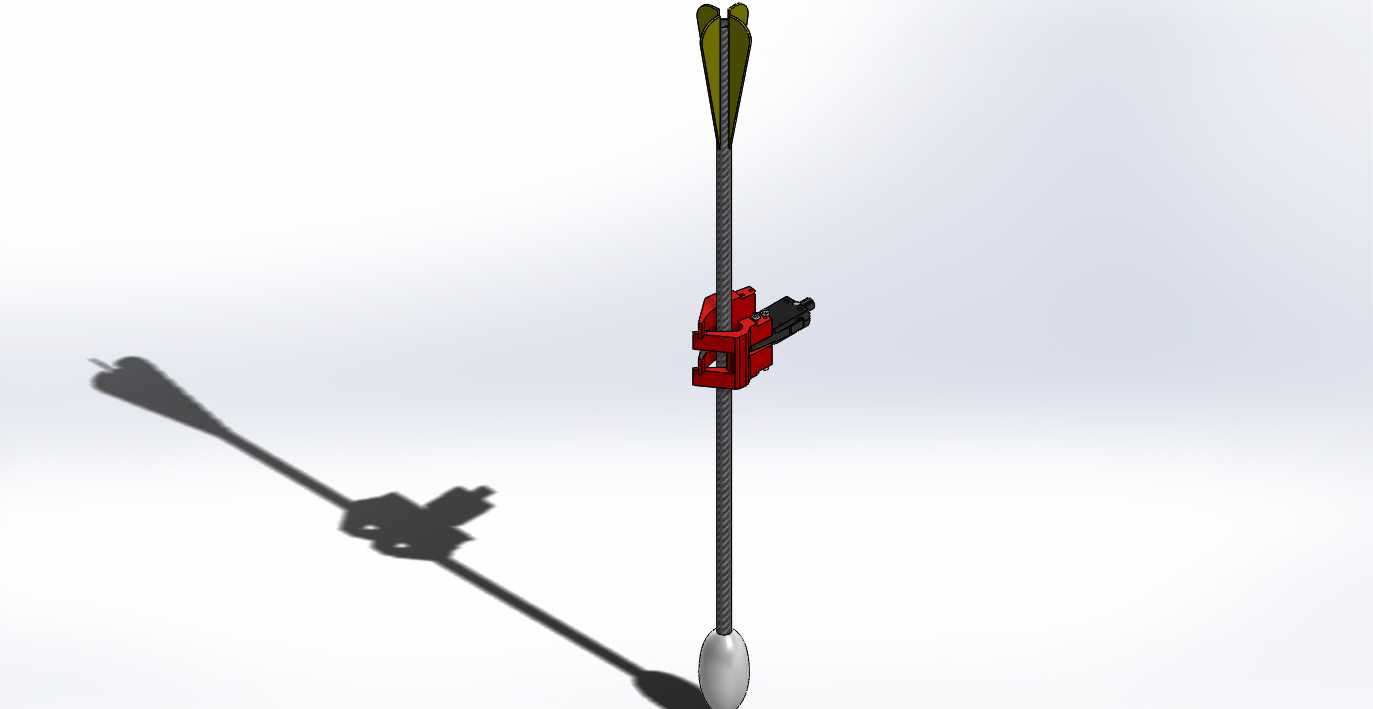

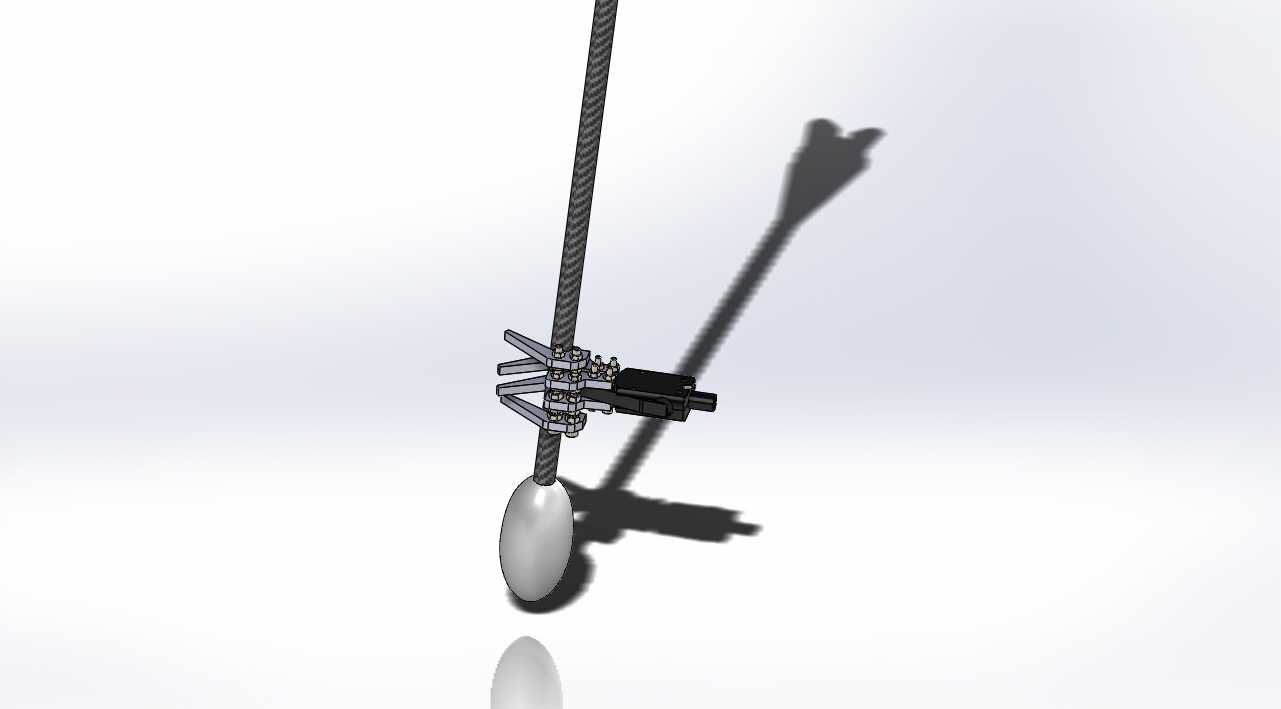

在射箭运动器材调试、箭支生产检测、户外射箭场景的箭支拾取整理环节，这类夹持拾取结构的实用价值非常突出，不同于常规的手持直接取箭，该结构依托标准夹钳基体做功能拓展，能够在不损伤箭杆表面涂层、不碰歪箭羽的前提下，完成箭支的夹紧固定与拾取转移操作。从实际使用场景来看，不管是箭支生产线上的成排转运、射箭场馆内的零散箭支收集，还是个人用户户外练习时的箭支整理，该结构都能适配不同直径的碳素箭、玻纤箭、铝合金箭杆，避免手部直接接触带尖锐箭头的箭支带来的划伤风险，同时也能减少手上汗渍对箭杆表面的腐蚀，延长箭支的使用寿命。

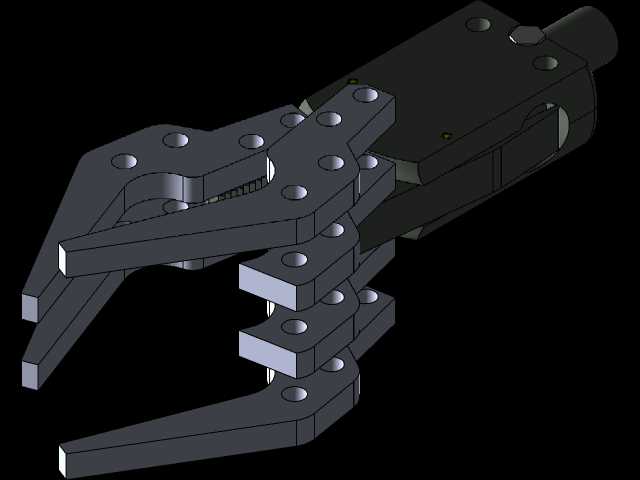

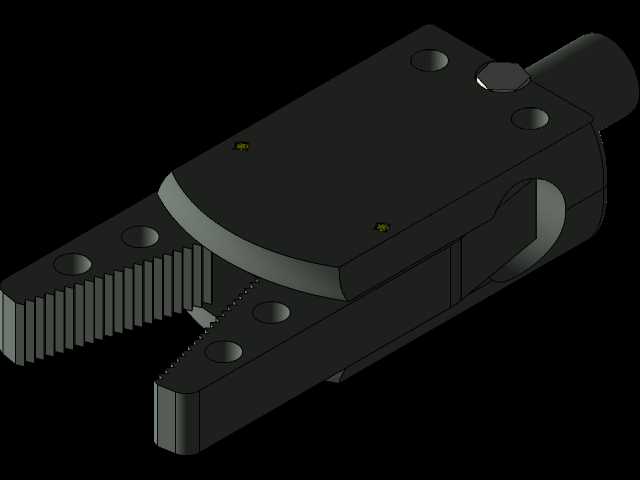

设计过程中直接选用成熟的GR04-100夹钳作为承载基体，没有从零开始设计钳体结构，主要是考虑到标准夹钳的铰接结构、扭力弹簧复位结构已经经过长期市场验证，夹紧力的区间刚好适配箭杆的夹持需求，不会因为夹紧力过大压裂薄壁箭杆，也不会因为夹持力不足导致箭支滑落。在钳口的配置上做了两个版本的差异化设计，其中压克力切割成型的钳口版本，表面光滑度高，硬度适中，夹持过程中不会在箭杆表面留下压痕，适合对外观要求较高的成品箭支夹持使用；3D打印制作的钳口版本，可以根据常用箭杆的直径快速调整钳口的圆弧槽尺寸，甚至可以在钳口表面预留防滑纹理的成型位置，小批量制作成本极低，适合个人用户或者场馆做定制化适配，两个版本的钳口都采用快拆结构设计，不需要额外工具就能完成钳口的更换，切换不同使用场景的效率很高。

从安装边界与尺寸适配来看，整个夹持结构的主体宽度控制在40mm以内，钳口完全闭合时的整体厚度不超过25mm，能够伸入箭靶表面的狭窄缝隙中，夹住插在靶内深度较深的箭支，不需要大幅度晃动箭支就能将其从靶体中拔出，减少箭杆弯折的概率。夹钳的手柄位置做了弧度优化，单手握持时的受力点刚好贴合掌心位置，长时间拾取大量箭支也不会出现手部硌痛的问题，钳体上预留的安装孔位，既可以单独作为手持工具使用，也可以通过螺栓固定在自动化捡箭设备的机械臂末端，配合视觉定位系统完成无人化的箭支拾取作业，适配不同自动化程度的使用需求。

结构细节上，钳口的夹持面做了与箭杆外径匹配的圆弧过渡，圆弧的半径比常规箭杆的半径大0.2mm，夹持时是面接触而非线接触，压强分布更均匀，不会出现局部应力集中损伤箭杆的问题；夹钳的铰接轴位置做了间隙优化，开合过程中没有旷量，夹持箭头位置时不会因为钳口错位碰伤箭头的金属刃口；3D打印钳口的填充率设置在60%，既保证了足够的结构强度，反复夹持不会出现开裂变形，也不会因为整体重量过大增加长时间握持的负担，压克力钳口的边缘做了0.5mm的倒角处理，不会划伤箭羽的软质材料，也不会割伤使用者的手部。实际测试过程中，该结构能够稳定夹持重量从20g到40g的不同规格箭支，竖直状态下夹持箭支中部晃动不会出现滑落，水平夹持箭尾位置时也能保持箭支的水平度，不会因为夹持偏心导致箭支倾斜掉落，不管是用来固定箭支完成箭头更换、箭羽粘贴等维修操作，还是用来拾取落在地面、插在靶上的箭支，都能满足实际使用的功能需求。
