工业铝挤压T型槽导轨型材结构

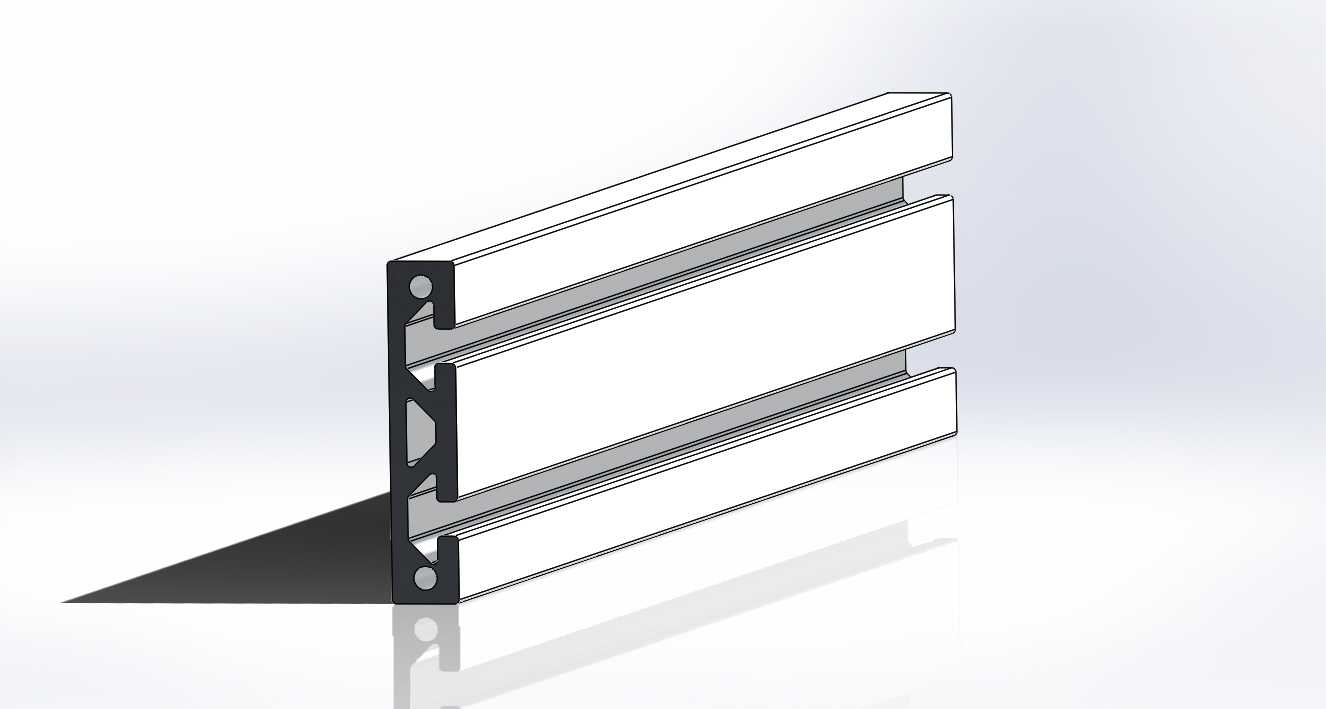

　　在非标自动化设备机架搭建、流水线工作台组装、工业防护围栏布设的场景里，T型槽铝型材是应用频次极高的基础构件，这类挤压成型的铝合金构件无需复杂焊接工序，仅靠配套T型螺栓、角码连接件就能快速完成框架拼接，大幅缩短设备组装周期，也方便后期工位调整与结构改造。这款T型槽型材采用三槽道对称布局设计，截面两侧与中部均预留标准T型安装槽，槽道开口尺寸适配行业通用的T型螺栓头，安装时无需对型材做二次铣削加工，直接将螺栓头卡入槽道滑动至指定位置即可锁紧固定，能兼容各类传感器安装支架、透明防护板、走线槽、工作台面板的安装需求。从截面结构来看，型材内部设置了多道三角形加强筋，在控制整体重量的前提下提升了截面抗弯模量，

　　同等米重下的抗形变能力优于同规格平板型铝型材，适合作为中等负载设备的框架主梁使用，可承受常规工位上的工装夹具、小型加工模组的静载荷与小幅动载荷，不会出现长期受力后的明显弯曲变形。设计这类型材截面时，首先要匹配挤压模具的成型工艺特性，壁厚控制在均匀一致的区间，避免挤压过程中出现金属流速不均导致的型材变形、表面起棱问题，T型槽的收口处做了微小的圆弧过渡，既可以减少螺栓卡入时的剐蹭磨损，也能避免应力集中导致的槽口开裂。型材的安装边界需要严格控制公差，槽道的中心距、槽宽尺寸公差控制在±0.1mm范围内，保证拼接时相邻型材的槽道能精准对齐，连接件可以顺畅滑动无卡滞，型材的端面切割垂直度公差控制在0.05mm每100mm长度内，

　　拼接长框架时不会出现累计误差导致的框架歪斜。实际应用中，这类T型槽型材常被用来搭建小型检测设备的外框架，将设备的电气控制元件、检测模组、操作面板分别固定在不同槽道对应的安装位上，各部件的走线可以直接嵌入槽道内部，配合专用的槽盖就能实现外观整洁的布线效果，避免线缆外露带来的安全隐患。在生产线旁的物料周转工作台搭建场景里，利用T型槽的可调节特性，可以根据操作人员的身高灵活调整工作台面的安装高度，也能随时在台架侧面加装物料盒挂架、工具挂钩、照明支架等附属配件，不需要对原有框架做破坏性改动。型材的表面采用阳极氧化处理，表层形成致密的氧化膜，具备基础的防锈耐磨损能力，在车间常规的温湿度环境下长期使用不会出现表面锈蚀、掉漆问题，

　　日常清洁仅需擦拭即可维持外观整洁。需要注意的是，作为承重主梁使用时，要根据支撑跨距核算型材的挠度变形量，跨距超过800mm时需要在型材中部加装支撑立柱，避免负载过大导致型材下弯影响设备安装精度；T型槽内安装螺栓时，锁紧扭矩要控制在合理区间，避免扭矩过大导致槽道变形，影响后续的位置调整。这类挤压T型槽型材的截面设计充分考虑了模块化组装的需求，所有安装尺寸都遵循行业通用的互换标准，不同厂家生产的同规格型材、连接件都可以通用替换，降低了设备后期维护的配件采购成本，也方便设计人员快速完成框架选型，不需要从零开始设计定制构件。
