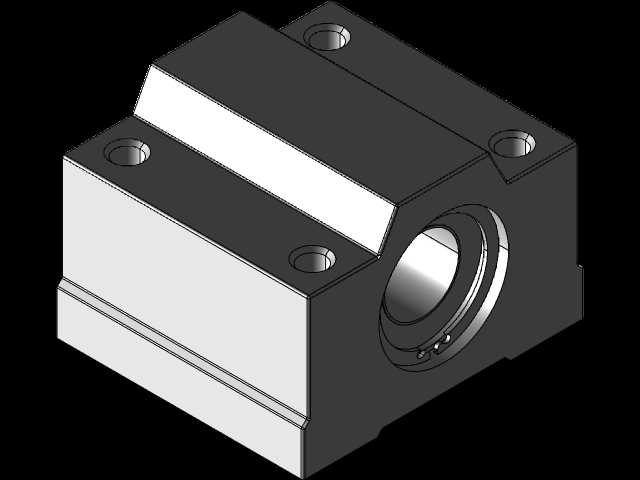

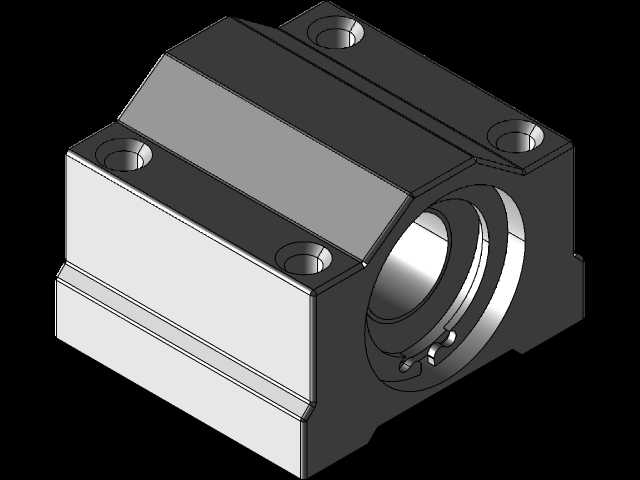

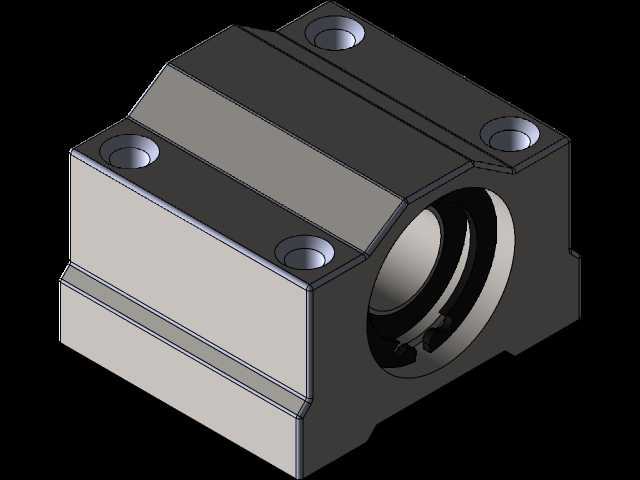

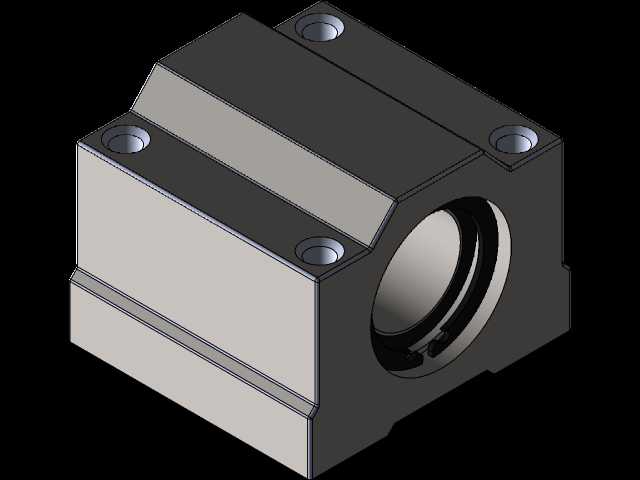

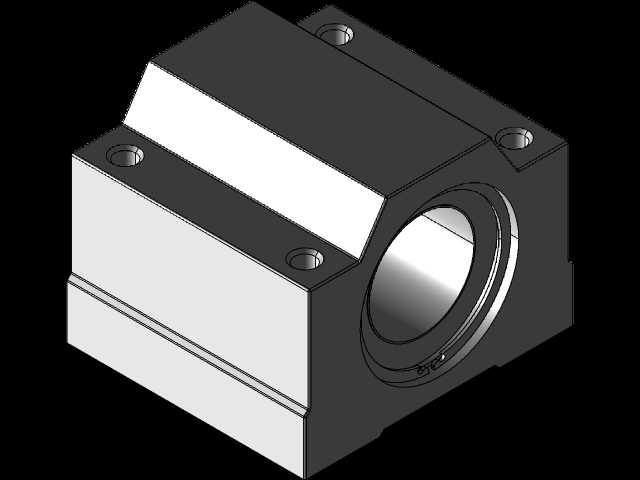

LM系列箱式直线滑动轴承组件

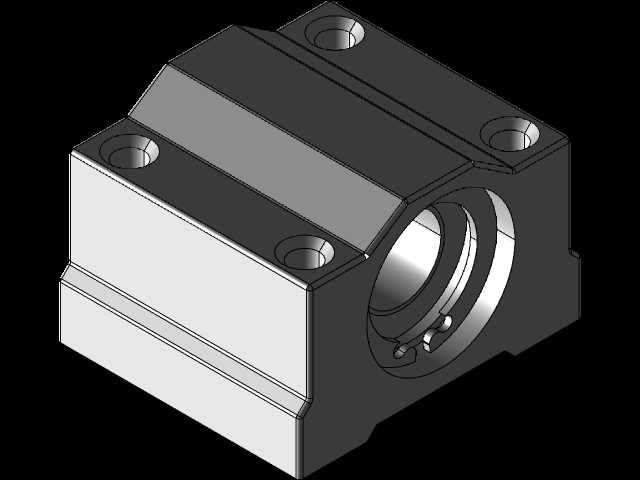

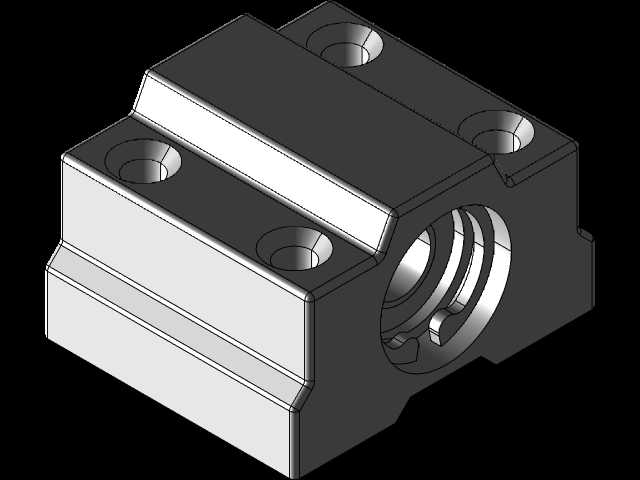

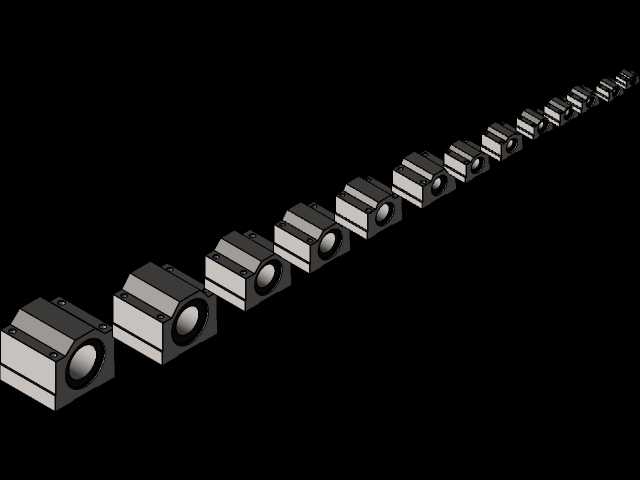

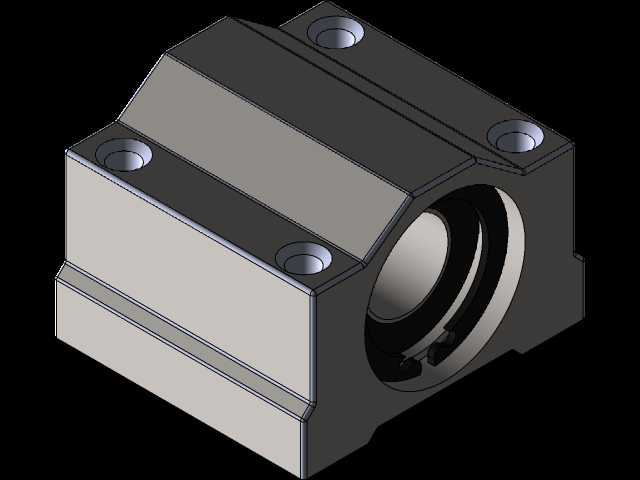

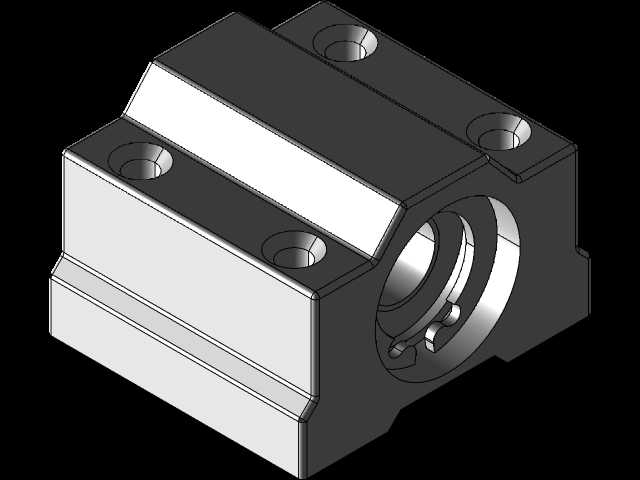

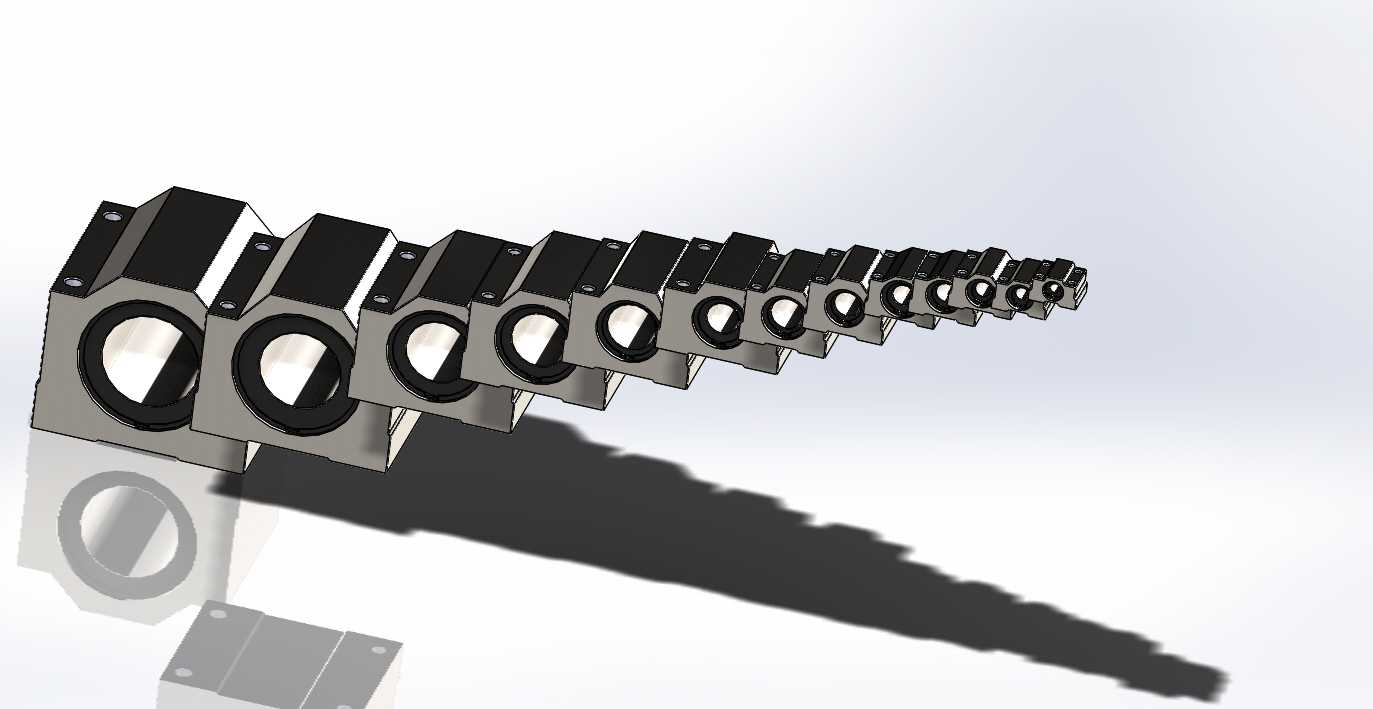

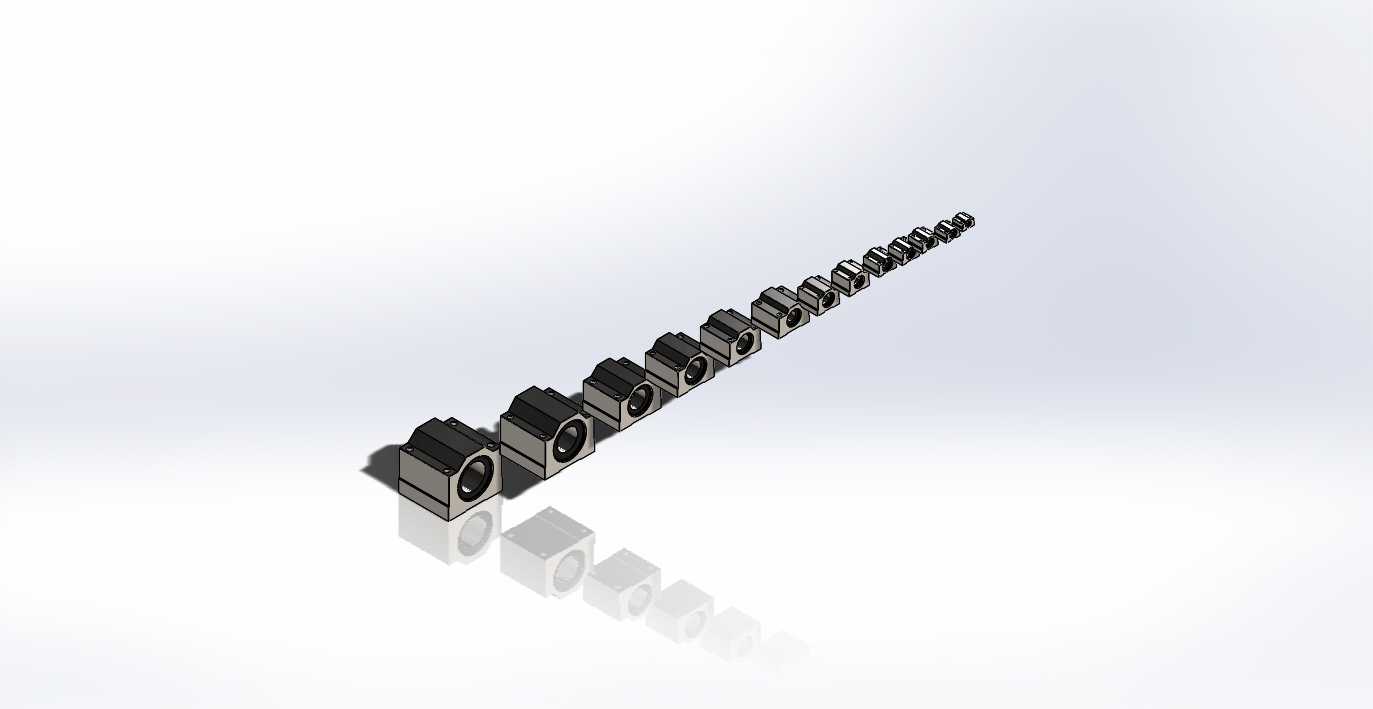

做非标设备设计快十二年，箱式直线滑块是我选型库里调用频率排前三的标准件，从最早的小型点胶机位移台，到光伏组件串焊机的料片移送轨道，再到木工机械的推台导向结构，几乎只要涉及短行程高频往复直线运动的工位，都能看到这类组件的身影。这次整理的LM6到LM60全系列箱式滑动单元，基本覆盖了从轻载检测设备到重载输送工位的全场景载荷需求，做结构设计的时候不用再跨系列拼凑安装尺寸，能省不少校核安装边界的时间。

先说实际应用里的选型逻辑，很多刚入行的工程师选直线滑块只看额定动载荷，忽略安装面的平面度要求和轴的配合公差，最后装上去要么滑动卡滞要么跑起来异响。这个系列的滑块本体采用一体式箱式结构，轴承内圈的保持架采用自润滑材质设计，日常工况下不需要频繁加注润滑脂，在无尘车间或者食品包装线这类不方便频繁维护的工位用着特别省心。不同内径规格对应的安装孔位是成体系设计的，比如LM6UU这种6mm内径的小规格，安装孔中心距是20mm，适配直径6mm的光轴，单滑块额定动载荷在120N左右，用在小型3D打印机的喷头移动轴、视觉检测设备的镜头微调滑台上完全够用，滑块本体的总宽度只有20mm，安装高度13mm，在狭小的设备内部空间里布置不会和周边的走线、气管产生干涉。

再往大的规格走，LM8UU、LM10UU是桌面级自动化设备里最常用的型号，8mm内径的滑块适配8mm光轴，安装孔中心距25mm，单滑块能承受200N左右的径向载荷，很多桌面型点胶机、螺丝机的X/Y轴都用这个规格，我之前做过的一款桌面式标签贴合设备，Y轴用两根8mm光轴配四个LM8UU滑块，带动1.2kg的贴装头每天往复运行近八万次，连续跑了两年多都没出现磨损超差的问题。到LM12、LM13、LM16这些中规格，就开始适配中型设备的移送工位了，比如小型输送线的挡料机构升降导向、工装夹具的换位滑台，16mm内径的滑块安装孔中心距已经到了46mm，安装高度25mm，单滑块额定动载荷能到600N，哪怕带个五六公斤的工装来回跑，配合两端的轴支座固定光轴，运行起来的平行度误差能控制在0.02mm以内，完全满足一般装配工位的定位精度要求。

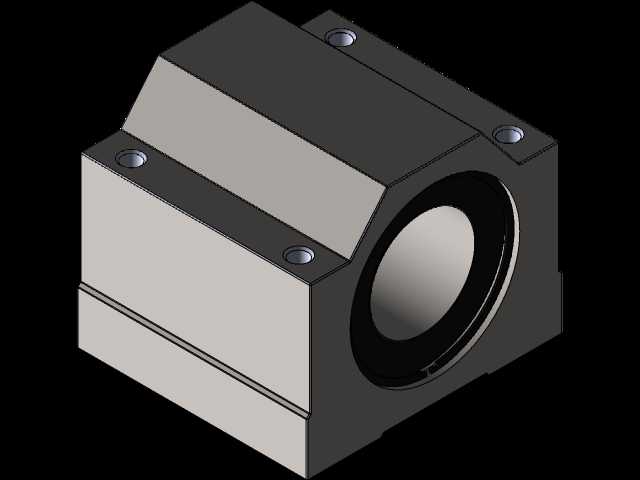

再往上LM20到LM60的大规格滑块，基本都是用在重载工况了，比如木工推台锯的推台导向、石材切割机的机头移动轨道、大型包装设备的纸箱移送机构，60mm内径的LM60UU滑块，单块额定动载荷能到4200N，哪怕四个滑块配两根60mm光轴，承载半吨多的负载做直线运动都不会出现卡滞，而且这个系列的滑块两端都带密封毡圈，能阻挡加工产生的木屑、粉尘进入轴承内部，在多粉尘的加工车间里使用寿命比开口型滑块长不少。

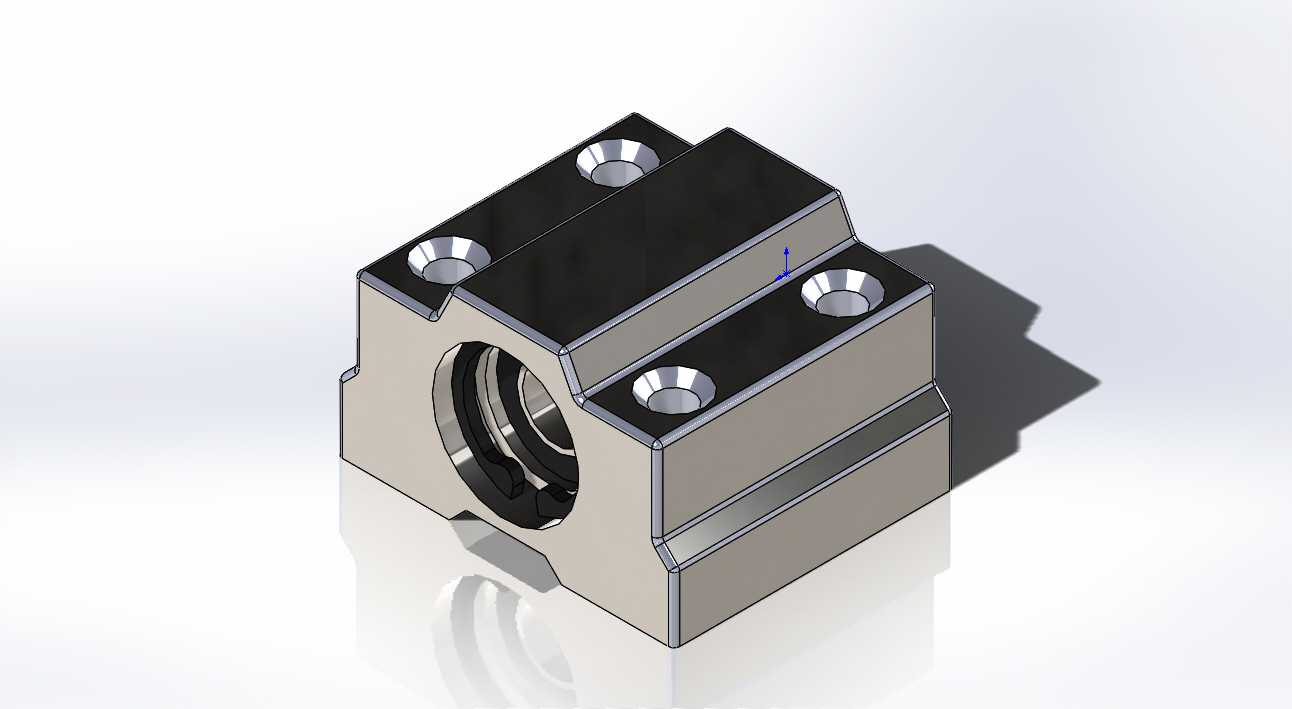

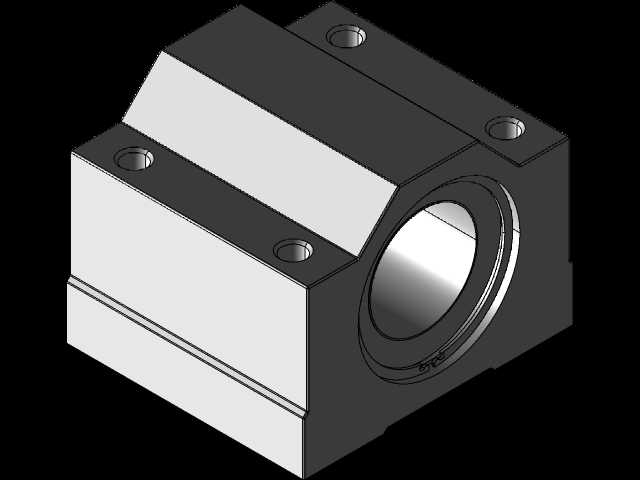

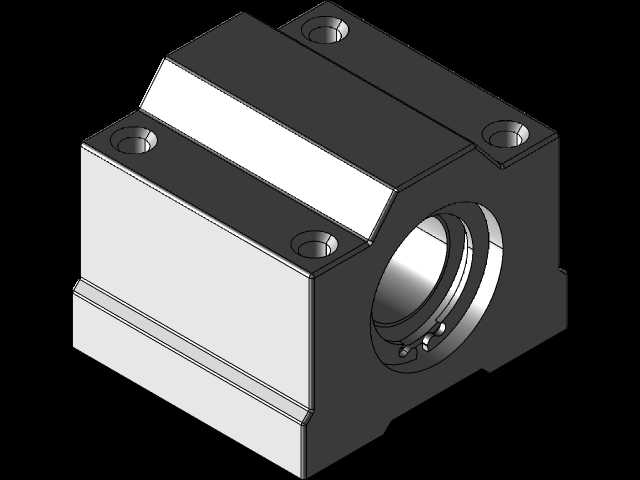

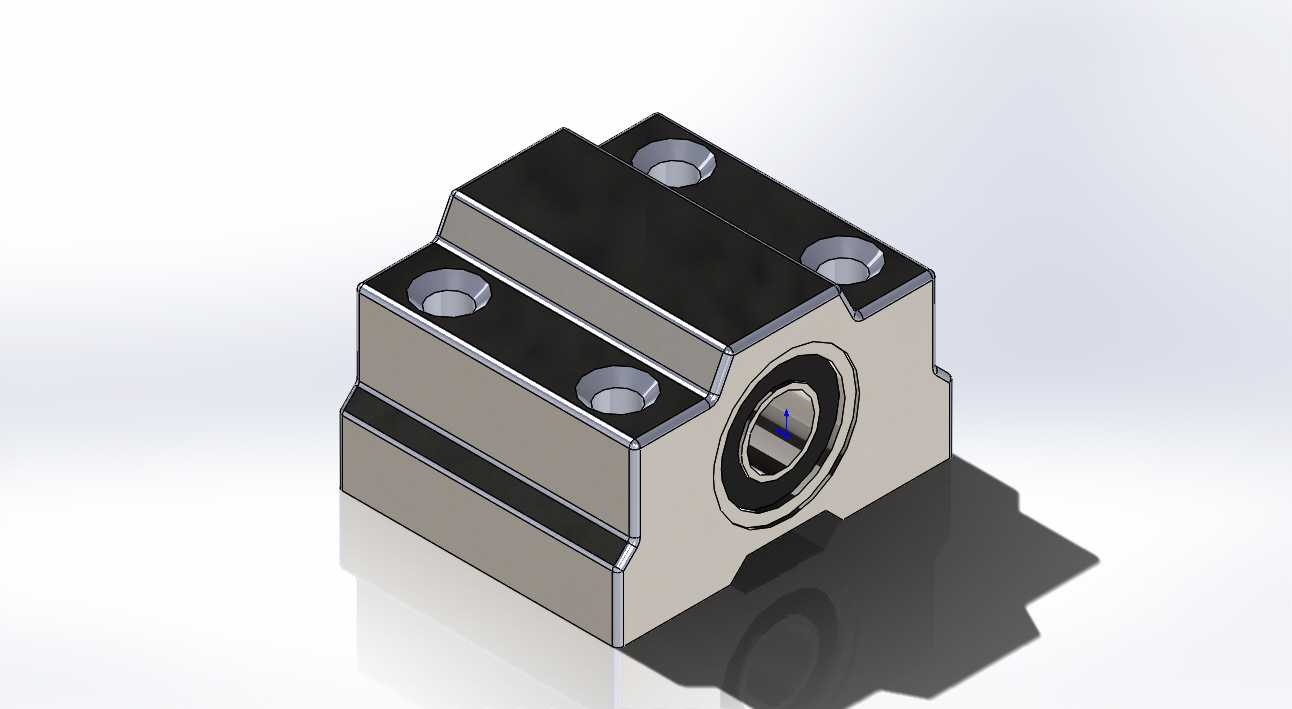

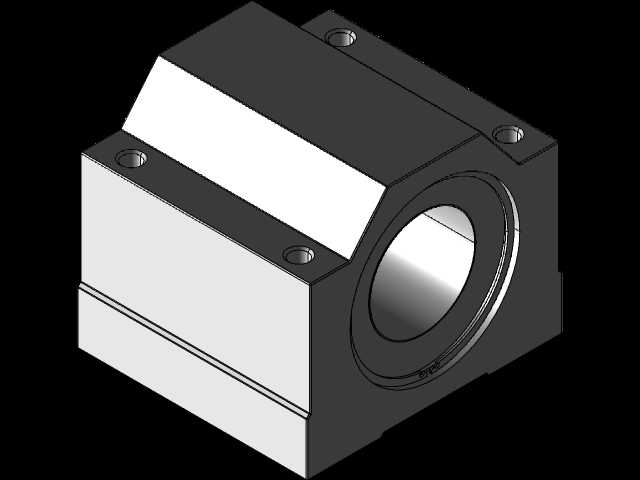

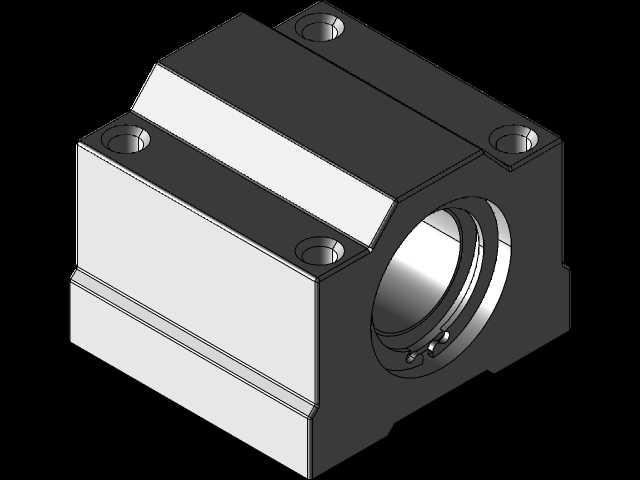

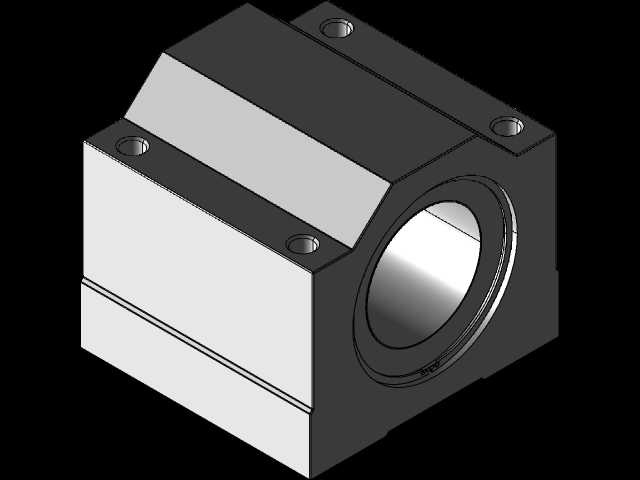

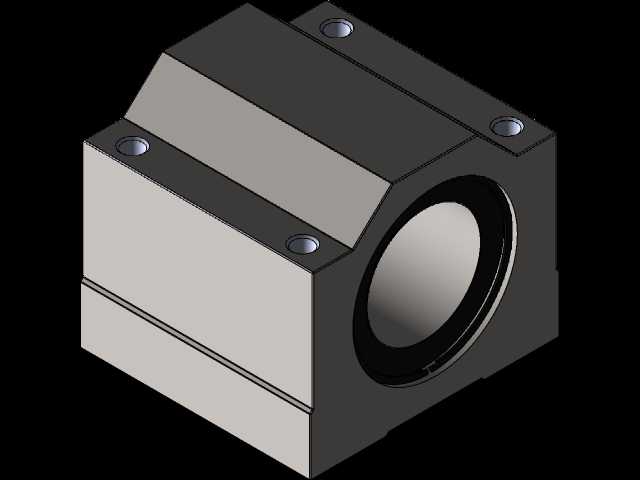

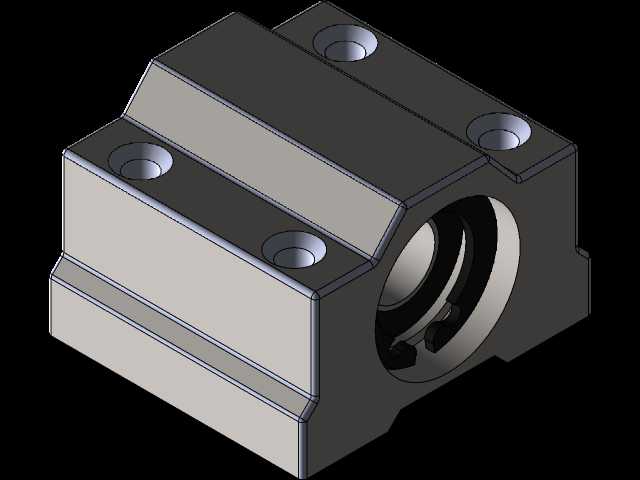

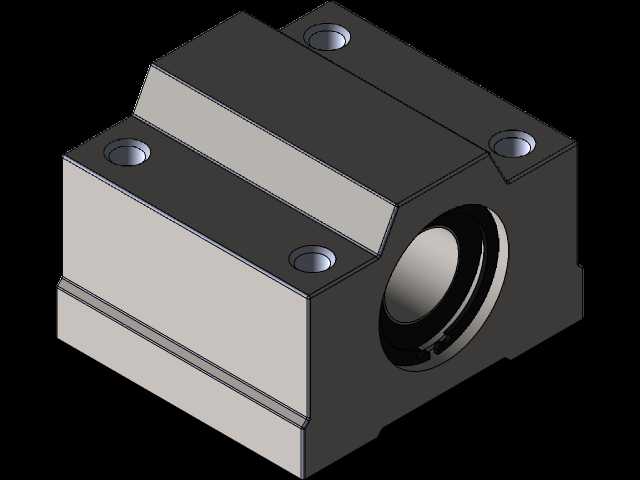

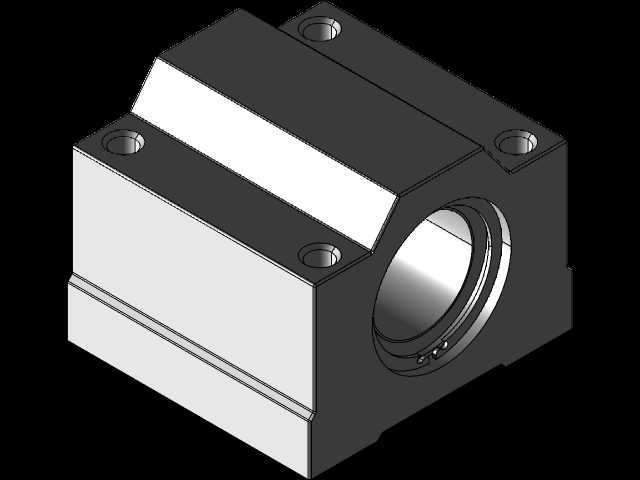

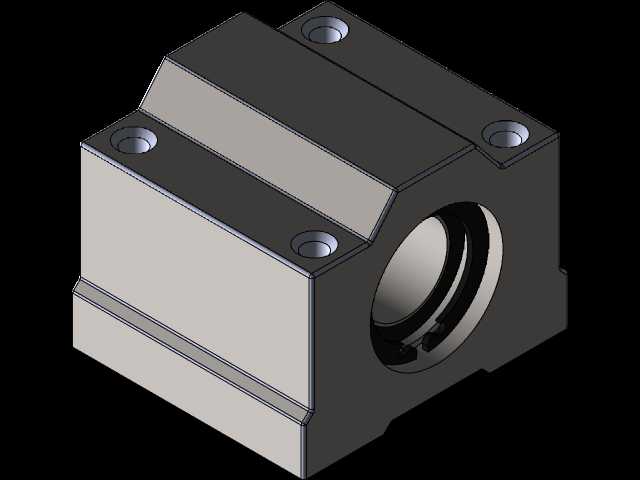

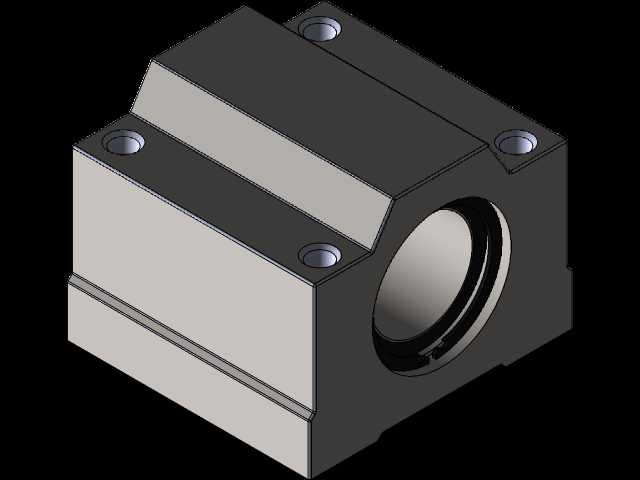

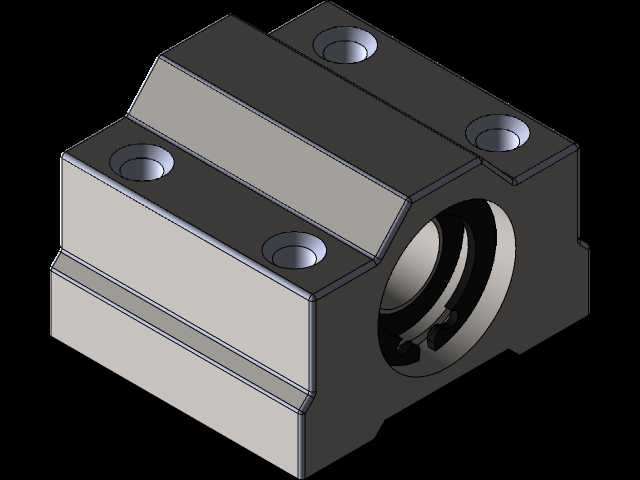

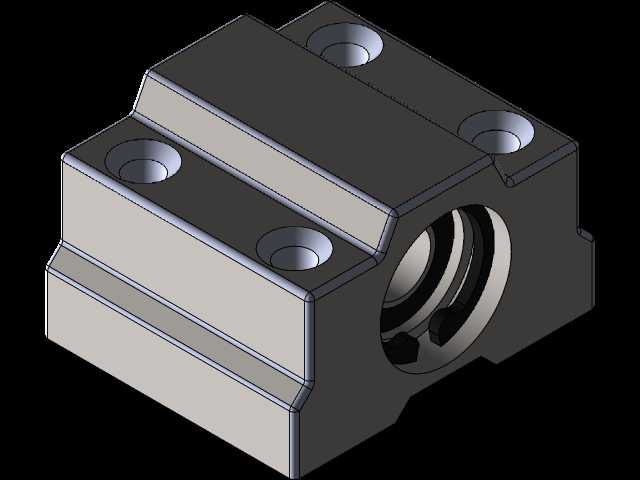

从设计角度说，这个系列的滑块安装基准面是统一的底面，两个安装孔是沉头孔设计，直接用内六角螺丝从上方锁在安装板上就行，不需要额外做避让槽，安装的时候只要保证两根平行光轴的同轴度误差在0.05mm以内，滑块滑动的时候就不会出现别劲的情况。滑块的轴承内圈和钢保持架是过盈配合压装在铝制本体里的，不会因为长期往复运行出现内圈移位的问题，本体表面做了阳极氧化处理，在一般潮湿的工况下也不会轻易生锈，不用额外做表面防锈处理。

很多工程师做设计的时候容易忽略滑块的端面预留空间，这个系列的滑块两端突出的密封端盖每个占3mm左右的轴向尺寸，设计行程的时候要把这部分长度算进去，避免滑块运行到行程末端的时候和轴支座撞在一起。另外不同内径规格的滑块宽度是随内径线性递增的，做系列化设备设计的时候，可以直接按比例缩放安装板的尺寸，不用重新做安装孔位的排布，能大幅缩短系列产品的设计周期。比如之前做一款不同负载等级的移栽机，从轻载款用LM10UU到重载款换LM25UU，安装板的孔位只需要按中心距调整孔的位置，整体安装结构不用大改，省了很多重复建模的时间。

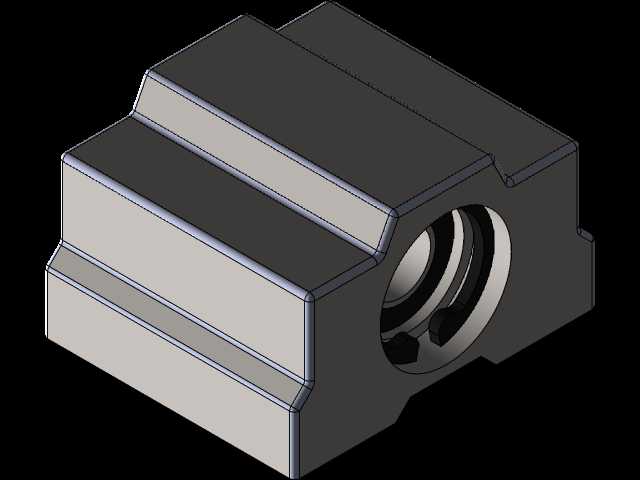

还有个实际使用里的细节，这类箱式滑块和光轴配合的时候，光轴的表面硬度最好在HRC60以上，表面粗糙度Ra0.8以下，不然用不了几个月光轴表面就会被磨出沟槽，直接影响滑块的使用寿命。如果是用在垂直升降的工位，最好在滑块侧面加装锁紧机构，避免停机的时候滑块因为负载自重下滑，这个系列的滑块本体侧面有预留的顶丝孔位，不用自己额外加工安装位，直接拧上顶丝就能实现位置锁紧，设计的时候特别方便。
