电子设备内置钣金安装固定托架结构

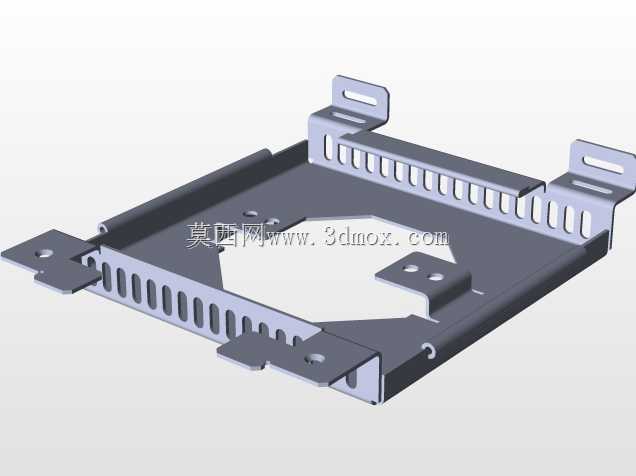

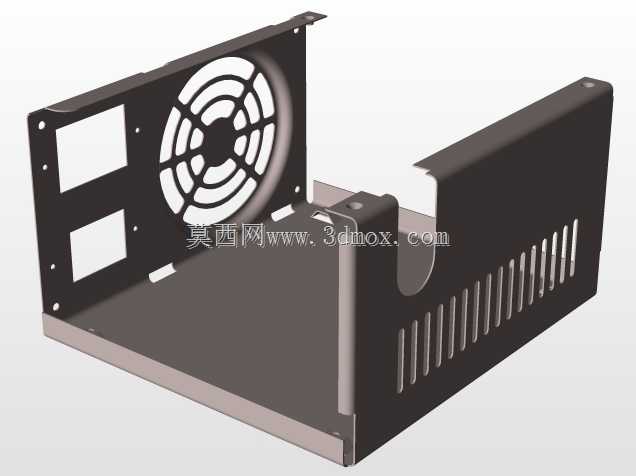

这类钣金托架多应用在工控机箱、服务器机柜、嵌入式工业设备的内部腔体中，核心作用是为硬盘、电源模块、小型控制板卡这类需要频繁拆装的功能部件提供可靠的安装承载基础，同时兼顾部件与机箱壳体之间的定位精度，避免设备运输、运行振动过程中出现部件移位、接口松脱的问题。从结构设计来看，整体采用一体式钣金折弯成型工艺，基材选用常规冷轧钢板，冲压下料后通过多道折弯工序形成围合式的承载边框，边框内侧的承托翻边高度经过匹配计算，刚好可以卡住对应规格功能部件的侧边，不需要额外增加压条就能限制部件的横向窜动，减少装配时的零件数量。托架两侧向上延伸的安装耳上开有长圆形调节孔，这类孔型的设计主要是为了抵消机箱壳体上安装孔的加工公差，装配时可以小范围调整托架的前后位置，保证部件安装后与机箱前面板的接口对位准确，不会出现接口错位导致插头无法插入的问题。托架底面开设的异形镂空区域，一方面是为了减少钣金材料的用量，降低整体零件重量，另一方面是给安装在托架上的功能部件留出散热空间，避免部件底部与钣金面完全贴合形成密闭空间，影响运行过程中的热量散出，同时镂空区域也能避让机箱内部的走线、凸台等结构，减少装配时的干涉问题。托架侧边排布的连续长条形散热槽，是沿着部件的散热风道方向开设的，当设备内置散热风扇形成定向气流时，气流可以顺着槽体穿过托架区域，直接带走功能部件侧面的热量，不会因为托架的围挡形成风阻死角。底面分布的多个小型折弯定位舌片，是在钣金冲压时直接一体成型的，装配功能部件时可以先将部件卡在定位舌片上完成预定位，不需要操作人员全程手扶对准安装孔，大幅提升装配效率，同时这些舌片也能分担固定螺丝的剪切力，在设备受到冲击时避免螺丝直接受力断裂。在安装边界的尺寸控制上，托架的整体外轮廓尺寸严格匹配机箱内部的安装腔体宽度，两侧安装耳的孔位间距完全对应机箱壳体上的预装凸柱位置，承托面的高度经过校核，保证部件安装后上表面与机箱内部的其他部件保持足够的安全间隙，不会出现元器件触碰短路的问题。折弯处的圆角半径按照钣金加工的常规工艺要求设置，避免折弯时出现材料开裂的问题，所有外露的边缘都做了去毛刺处理，防止装配过程中划伤操作人员的手部，也避免割伤设备内部的连接线外皮。这类钣金件的设计不需要额外的焊接工序，所有结构都通过冲压、折弯一体成型，加工工序少，批量生产时的成本控制优势明显，同时零件的一致性好，适合大规模的设备装配使用。在实际选型应用时，需要根据承载部件的重量调整板材的厚度，如果承载的是重量较大的电源模块，就需要选用更厚的冷轧钢板，同时在折弯处增加压筋结构提升整体刚性，避免托架长期承重出现变形下垂的问题；如果是承载重量较轻的控制板卡，则可以适当降低板材厚度，进一步控制零件成本。托架上的安装孔位可以根据不同的部件安装需求做灵活调整，不需要改动整体的折弯结构，只需要调整冲压模具上的孔位冲头位置，就能适配不同规格的功能部件安装，具备较好的结构通用性。
