多径阶梯式金属薄板钻孔刀具结构

在钣金加工、电气柜生产、五金冲压件后续处理这类薄板加工场景里，经常会遇到同一工件上需要加工多个不同直径安装孔的工况，如果采用常规直柄麻花钻逐孔更换刀具加工，不仅频繁换刀会拉长单件加工节拍，多次定位也容易出现孔位同轴度偏差、孔口毛刺超差的问题，尤其是厚度在1/4英寸以内的薄金属板加工时，普通钻头钻透瞬间的进给冲击力很容易造成板材变形、孔边翻边不规则的缺陷，阶梯式钻头正是针对这类加工痛点设计的专用切削刀具。

从实际使用场景来看，这类刀具常适配台钻、手持电钻、加工中心的低速钻孔工位，针对冷轧钢板、镀锌板、薄铝板这类常见金属薄板的安装孔加工，一次进给即可完成不同直径台阶孔的成型，不需要中途换刀，也不需要二次扩孔，能有效保证台阶孔之间的同轴度，减少孔口毛刺的产生。在电气柜生产中，柜体上的线缆过孔、紧固件安装沉孔往往是不同直径的台阶结构，用这类钻头加工可以一次成型，避免换刀时的定位偏移导致的装配干涉问题；在小型五金件加工中，薄金属支架上的多层安装孔加工，也能通过一次走刀完成所有孔径的切削，大幅提升加工效率。

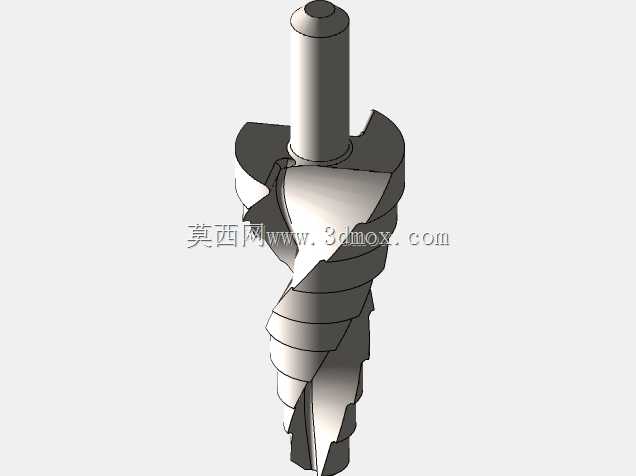

从功能特性上看，这款阶梯钻头的切削部分采用多阶变径结构，每一段切削刃对应一个加工孔径，不同直径的切削段之间平滑过渡，钻尖部分采用标准麻花钻的横刃修磨形式，保证初始钻孔时的定心精度，避免入钻时的滑移跑偏。排屑槽采用螺旋槽结构，螺旋角度适配金属切削的排屑需求，能在钻孔过程中将切屑顺利导出孔外，避免切屑堵塞在台阶位置造成孔径刮花、切削刃崩损的问题。刀柄部分采用等直径直柄结构，适配标准钻夹头的装夹范围，不需要专用的刀柄套就可以在常规钻孔设备上装夹使用，装夹时的夹持长度足够保证加工过程中的刀具刚性，避免高速旋转时的刀具摆振。

设计思路上，这款刀具的每一级台阶的切削刃都做了后角处理，减少切削过程中刃口与工件的摩擦，降低切削热的产生，延长刀具的使用寿命。每一级台阶的轴向长度对应薄板加工中常见的台阶孔深度需求，因为针对薄板加工，单一直径段的钻孔深度不需要太大，刚好匹配薄板材的厚度范围，避免无效的刃段长度造成的刀具材料浪费，也能提升刀具整体的刚性。钻尖的顶角采用适合金属薄板加工的角度，入钻时的轴向阻力更小，钻透板材时的冲击力更低，能有效减少薄板材的变形量，避免孔口出现塌陷、飞边的问题。螺旋槽的槽深从钻尖向刀柄方向逐渐过渡，保证不同直径段切削产生的切屑都能有足够的排屑空间，不会因为直径变大后排屑槽容积不足造成堵屑。

从外形尺寸与安装边界来看，这款刀具的整体长度适配常规钻夹头的装夹行程，刀柄直径符合通用直柄钻头的装夹标准，可以直接装夹在夹持范围匹配的标准钻夹头上，不需要额外的转接辅具。最大切削直径覆盖薄板加工中常见的安装孔尺寸范围，最小的钻尖直径满足初始定心钻孔的尺寸要求，每一级台阶的直径差符合常规安装孔的台阶尺寸差需求，加工出的台阶孔可以直接适配螺栓、线缆接头的安装尺寸，不需要后续的铰孔、修孔处理。刀具的整体同轴度控制在钻孔加工的公差范围内，旋转时的径向跳动量满足精加工的要求，不会出现台阶孔不同轴、孔径超差的问题。在实际安装使用时，只需要将刀柄完全装入钻夹头，夹紧后保证刀具的径向跳动在允许范围内即可，不需要调整复杂的刀具参数，对操作工人的技能要求更低，适合批量生产线上的快速加工使用。

在实际加工验证中，这类阶梯钻头在加工1.5mm厚度冷轧钢板时，一次进给即可完成三级不同直径的台阶孔加工，孔壁粗糙度满足普通安装孔的要求，孔口毛刺量远小于普通钻头逐孔加工的效果，单件加工时间相比换刀加工缩短60%以上，同时因为不需要多次定位，孔位的位置精度也更有保障，尤其适合中小批量的薄板类零件加工场景，能有效降低刀具更换的辅助时间，提升加工的一致性。
