多缸内燃机传动曲轴结构设计

在往复式内燃机的动力传递链路中，曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心回转构件，其结构合理性直接决定整机的运转平顺性、动力输出效率与服役寿命。从实际装机场景来看，这类多曲拐结构的曲轴普遍适配直列多缸四冲程内燃机，覆盖乘用车动力单元、小型工程机械动力源、固定式发电机组动力端等多个应用场景，不同场景下的载荷特性存在明显差异：乘用车动力端更侧重高转速下的动平衡表现，发电机组场景则对长时间恒定转速下的疲劳强度有更高要求，工程机械动力端需要兼顾瞬时冲击载荷的耐受能力。

从功能实现逻辑来看，曲轴的核心作用是将各缸活塞通过连杆传递的往复推力，转化为绕主轴颈轴线的旋转扭矩，向外输出给传动系统，同时驱动内燃机自身的配气机构、机油泵、水泵等附属部件运转。设计过程中首先要匹配整机的缸数、缸心距、点火顺序，确定曲拐的布置相位，直列四缸机型通常采用1-3-4-2的点火顺序，对应曲拐夹角为180度，保证各缸做功行程均匀错开，降低输出扭矩的波动幅度；直列六缸机型则采用120度曲拐夹角，实现一阶、二阶往复惯性力的完全自平衡，减少运转过程中的振动传递。

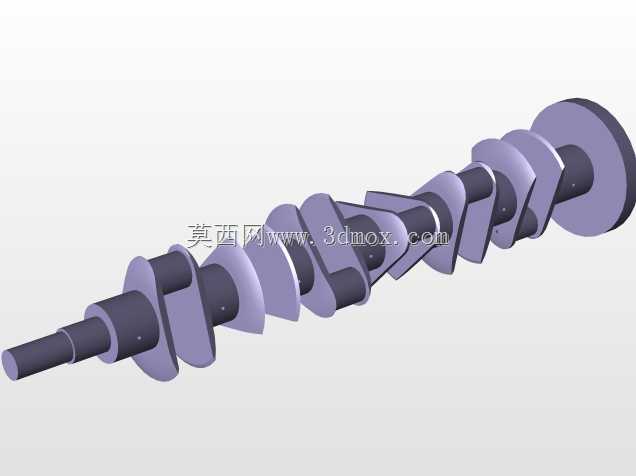

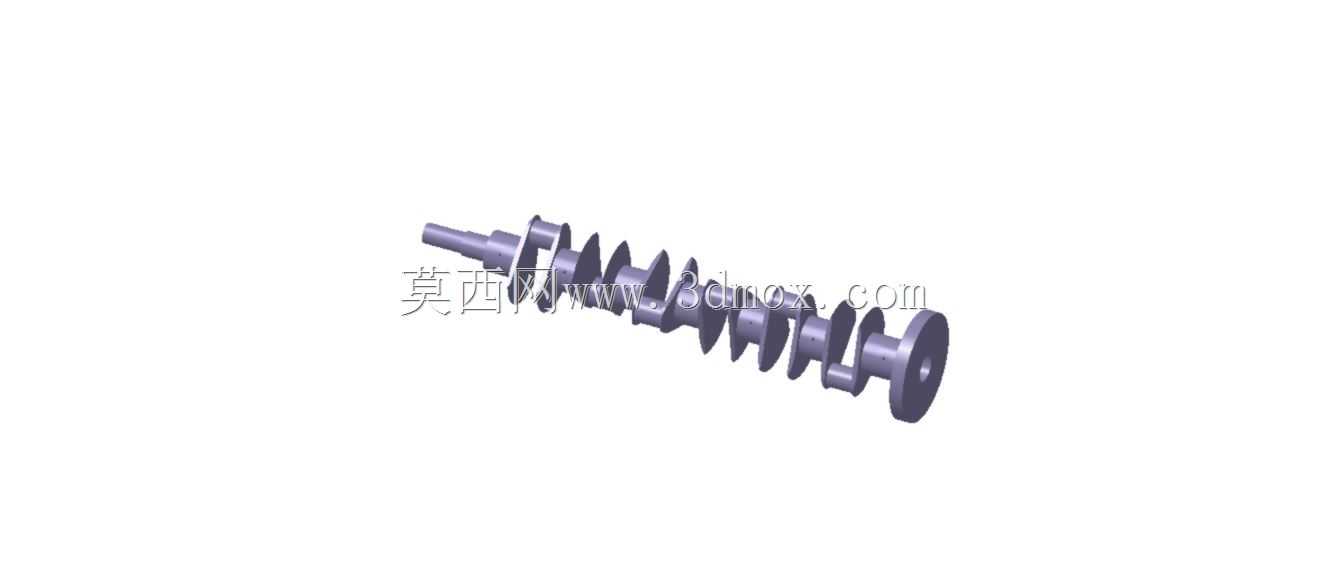

结构细节上，该曲轴包含主轴颈、连杆轴颈、曲柄臂、平衡块、前端轴、后端法兰几个核心部分。主轴颈是曲轴的回转支撑部位，装配时安装在缸体的主轴承座内，配合轴瓦实现低摩擦回转，主轴颈的直径、长度参数需要根据整机最大爆发压力、最高转速对应的载荷计算确定，保证轴颈表面的比压在轴瓦材料的许用范围内，同时控制轴颈的挠度变形，避免边缘磨损。连杆轴颈与连杆大头配合，每个连杆轴颈对应一个气缸的连杆，部分大排量机型会采用一个连杆轴颈搭配两个连杆的结构，对应V型气缸布局；连杆轴颈与主轴颈之间通过曲柄臂连接，曲柄臂的截面形状通常采用椭圆形或矩形，在保证足够抗弯、抗扭强度的前提下尽可能降低旋转质量，减少惯性力载荷。

平衡块是曲轴动平衡设计的关键结构，布置在曲柄臂的延长侧，其质量、质心位置经过精确计算，用于抵消连杆轴颈、曲柄臂旋转产生的离心惯性力，以及活塞连杆组往复运动产生的往复惯性力，避免这些不平衡力传递到缸体引发整机振动。设计平衡块时需要在平衡效果与曲轴整体质量之间做权衡，过大的平衡块会增加曲轴的转动惯量，影响内燃机的加速响应速度，过小则无法达到理想的平衡效果，通常会在完成初步结构设计后通过动平衡仿真计算，对平衡块的外形做去重优化，最终达到动平衡精度要求。

前端轴通常设计有键槽、螺纹结构，用于安装正时齿轮、皮带轮、扭转减振器等部件，扭转减振器的作用是吸收曲轴扭转振动的能量，避免在临界转速下发生扭转共振导致曲轴断裂；后端法兰用于连接飞轮，飞轮的大转动惯量可以储存做功行程的能量，带动活塞完成排气、进气、压缩三个辅助行程，保证曲轴运转的均匀性，法兰上的螺栓孔位置、直径需要与飞轮的安装孔位完全匹配，同时保证连接螺栓的预紧力满足扭矩传递要求，避免运转过程中出现连接松动。

安装边界方面，曲轴的轴向定位通常设置在中间主轴颈或者前端主轴颈位置，通过止推片限制曲轴的轴向窜动量，轴向间隙一般控制在0.1-0.3mm之间，间隙过大会导致运转过程中产生轴向冲击，加速齿轮、轴承的磨损，间隙过小则会在曲轴受热膨胀时出现卡滞问题。曲轴的轴向总长度需要匹配缸体的轴向安装空间，前后端的伸出长度要满足正时机构、飞轮壳的装配要求，各主轴颈的同轴度公差需要严格控制在0.02mm以内，连杆轴颈的轴线与主轴颈轴线的平行度公差不超过0.015mm/100mm，避免装配后出现偏磨、异响等问题。

从加工工艺适配性来看，这类钢制曲轴通常采用模锻毛坯，经过调质处理提升整体强度，轴颈表面通过高频淬火或者氮化处理提升硬度与耐磨性，轴颈与曲柄臂的过渡位置采用大圆角过渡设计，降低应力集中系数，避免在交变载荷作用下出现疲劳裂纹。油道设计是曲轴结构中容易被忽略的细节，主轴颈与连杆轴颈之间设计有倾斜的贯通油道，来自主油道的压力机油通过这些油道输送到连杆轴颈表面，为连杆轴瓦提供润滑，油道的孔径、走向需要保证机油流通顺畅，同时避免油道开孔位置处于应力集中区域，影响曲轴的结构强度。

在实际选型匹配过程中，除了基本的安装尺寸匹配外，还需要核对曲轴的回转半径，也就是活塞的行程参数，这一参数直接决定内燃机的排量大小，行程与缸径的比值还会影响内燃机的动力输出特性，长行程机型更侧重低速扭矩输出，短行程机型更适合高转速下的功率输出。另外曲轴的平衡等级需要匹配整机的最高转速要求，高转速机型通常需要更高的动平衡精度，将剩余不平衡量控制在更小的范围内，保证高转速运转下的稳定性。
