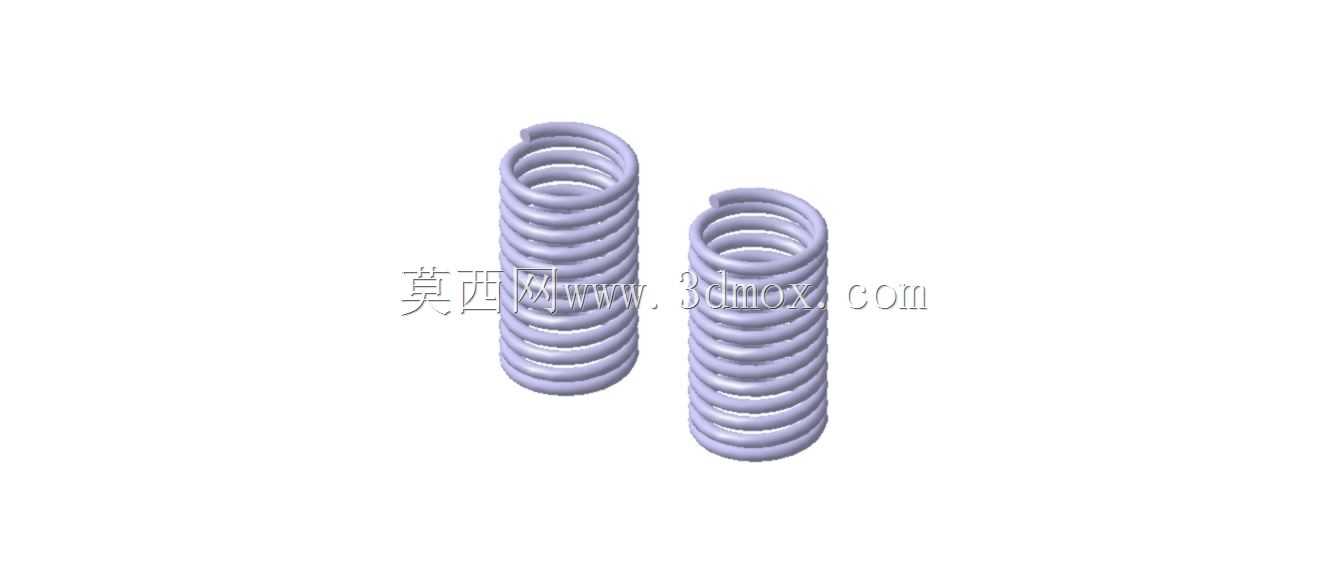

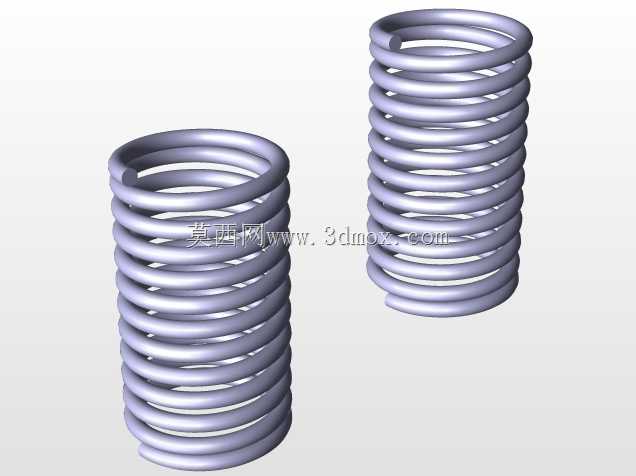

内燃机进排气机构配套气门弹簧结构

在往复式内燃机的配气机构里，气门弹簧是保证气门及时落座并紧密贴合、防止气门在发动机振动时发生跳动、破坏密封性能的核心弹性零件，这套双弹簧结构的设计，正是为了满足高转速内燃机的配气可靠性需求。不同于单弹簧结构，采用内外双簧嵌套的布置形式，首先能在有限的安装径向空间内获得更高的整体弹簧刚度，当发动机运行到高转速区间时，单弹簧容易发生共振导致弹力骤降、气门开闭时序错乱，而两根旋向相反的弹簧嵌套使用，既可以抑制共振的产生，就算其中一根弹簧发生意外断裂，另一根也能临时维持气门的基本复位功能，避免气门掉人气缸造成严重的机械事故。从实际安装边界来看，这类弹簧的上端抵在气缸盖的弹簧座上，下端贴合气缸盖的弹簧承台面，中间穿过气门杆，配合锁片与弹簧上座完成固定，设计时需要严格控制弹簧的自由长度、安装预紧力以及工作行程下的弹力曲线，预紧力过小会导致气门密封不严、气缸压力不足，预紧力过大则会额外增加凸轮轴与气门挺柱的磨损，降低配气机构的传动效率。外形尺寸上，外弹簧的中径要匹配气缸盖上的弹簧沉孔直径，内弹簧的中径要留出足够的气门杆运动间隙，两根弹簧的旋向相反，是为了避免工作过程中弹簧圈互相卡嵌，哪怕出现微小的径向窜动也不会发生干涉。弹簧的两端都做了并圈磨平处理，磨平长度不小于一圈弹簧周长的四分之三，端面粗糙度要满足贴合要求，保证弹簧受压时不会发生偏斜，让弹力始终沿着气门杆的轴向传递，避免气门杆受到侧向力导致偏磨、卡滞。在实际选型匹配过程中，还要结合发动机的额定转速、气门升程曲线、配气相位来调整弹簧的线径、有效圈数以及节距，比如高转速性能取向的发动机，会采用更高刚度的弹簧设计，保证气门在快速开闭过程中始终跟随凸轮的型线运动，不会出现气门飞脱的情况；而侧重低扭输出的商用发动机，弹簧刚度会适当降低，减少配气机构的摩擦损耗，提升燃油经济性。这类弹簧除了应用在车用内燃机上，在通用小型汽油机、柴油机、空压机的进排气阀组上也有类似的结构应用，核心作用都是提供复位弹力，保证阀件的可靠密封与精准复位，建模过程中需要准确还原螺旋线的升角、弹簧丝的直径、两端并圈的结构细节，才能满足后续装配干涉检查、运动仿真的实际需求，尤其是双簧嵌套的间隙控制，既要避免径向间隙过小导致工作中摩擦异响，也要防止间隙过大造成内弹簧径向晃动量超标，影响整体工作稳定性。弹簧的工作行程要覆盖气门的最大升程，保证气门达到最大开度时弹簧依然有足够的弹力余量，不会出现并圈导致的刚性冲击，同时还要校核弹簧的疲劳强度，因为发动机一个工作循环内弹簧就会完成一次压缩回弹，长期处于高频交变载荷下，材料的抗疲劳性能、表面处理工艺都会直接影响零件的使用寿命，设计时通常会预留足够的疲劳安全系数，应对发动机长期高负荷运转的工况需求。
