进气阀配套环形夹持固定部件结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:334426
  • 进气阀配套环形夹持固定部件结构设计
  • 进气阀配套环形夹持固定部件结构设计

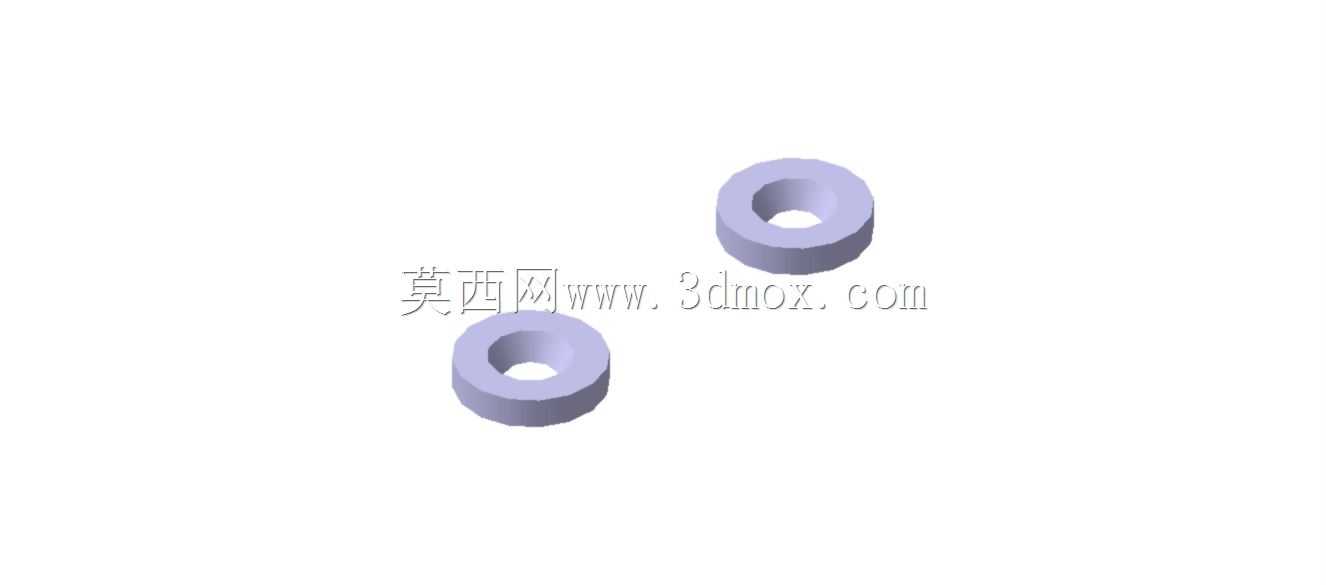

在流体控制管路的阀组装配环节,这类环形夹持件是进气阀安装定位环节的核心配套小件,日常多应用在空压机进气端、内燃机进气歧管阀组、工业气动系统进气支路的装配工位上,主要作用是对进气阀的对接端做径向约束与轴向限位,避免阀件在气流脉冲、设备运行振动的工况下出现对接错位、密封面贴合不严的问题。从结构形态上看,该零件为等壁厚环形套筒结构,中心通孔为阀杆或对接管路的穿装通道,环形端面可与阀座、密封垫片直接贴合,外圆柱面可与安装基座的定位孔形成间隙配合,整体没有多余的异形结构,加工成型难度低,适合批量车削加工。做结构设计的时候,首先要匹配对应进气阀的安装边界尺寸:中心通孔的直径需要比对接轴/管的外径大0.1-0.2mm,既保证装配时可以顺利穿入,又不会因为间隙过大导致径向窜动量超标;环形件的轴向厚度需要根据安装位的压紧行程确定,要保证在螺栓锁紧状态下,夹持件的端面可以完全压合密封垫片,同时不会因为厚度过大导致阀件的开阖行程被干涉。外圆的尺寸公差一般取h7级别,和基座安装孔配合后可以保证夹持件与阀件的同轴度,避免阀杆偏心导致的运动卡滞。这类夹持件在实际选型使用时,需要先确认对应进气阀的安装法兰尺寸、对接管路通径,以及安装位的空间边界:如果是在狭小的机舱内装配,夹持件的外圆直径不能超出周边管线的避让空间,同时要预留出锁紧工具的操作空间;如果是在高振动的工况下使用,可以在环形端面加工浅槽嵌入O型密封圈,进一步提升压紧后的密封性能,避免低压进气工况下出现漏气问题。从建模逻辑上看,这类回转类零件不需要复杂的曲面构建,先绘制中心轴线,通过草绘旋转截面一次性生成主体结构,后续如果需要做防转设计,可以在外圆柱面追加平位或者销孔特征,不需要改动主体的环形结构。实际装配过程中,这类夹持件多成对使用,分别布置在进气阀对接端的两侧,通过周向布置的锁紧螺栓施加均匀的压紧力,让阀件的受力沿环形端面均匀分布,避免单点压紧导致的阀座变形。需要注意的是,夹持件的两个端面需要保证足够的平面度,一般要求平面度公差不超过0.02mm,否则压紧后会出现局部间隙,导致密封失效;如果是用于有腐蚀介质的进气环境,还可以根据工况调整零件材质,普通工况下用45号钢做表面发黑处理即可,有腐蚀要求的场景可以换成不锈钢或者铝合金材质,对应的尺寸结构不需要做大幅改动,只需要根据材质的强度调整壁厚,保证压紧时不会出现压溃变形。很多新手在做这类小零件建模的时候,容易忽略安装边界的倒角处理,实际上夹持件的通孔两端、外圆两端都需要做小尺寸的倒角,既可以去除加工后的毛刺,也能在装配时起到导向作用,避免穿装时刮伤密封件或者对接零件的表面。另外在做装配校验的时候,要模拟阀件全行程的开阖状态,确认夹持件的内孔不会和运动的阀杆发生摩擦,否则长期运行会导致阀杆磨损,出现进气量控制不准的问题。这类零件虽然结构简单,但在进气阀组的装配中属于不可或缺的基础零件,尺寸匹配度直接影响整个进气系统的运行稳定性,建模时需要严格对接装配位的尺寸链,不能仅凭经验估算通孔、外圆和厚度参数,要结合实际选型的进气阀安装参数做对应调整,保证装配后既可以起到可靠的夹持定位作用,又不会干涉阀件的正常动作。
