内燃机进气系统定位用气门钉结构

在往复式内燃机的配气机构装配场景中，这类小尺寸金属零件承担着进气门组件的径向定位与轴向限位作用，是配气系统里容易被忽略但直接影响气门运行同轴度的关键小件。日常做发动机配气机构三维建模时，很多新手容易把这类零件和气门弹簧座锁片混淆，实际上二者的配合公差、受力工况完全不同，气门钉的安装位置处于气门杆尾端与弹簧上座的配合区间，主要作用是抵消气门往复运动时产生的微量径向窜动，避免气门杆在导管内出现偏磨，进而导致气门密封锥面磨损不均、气缸压缩压力不足的故障。

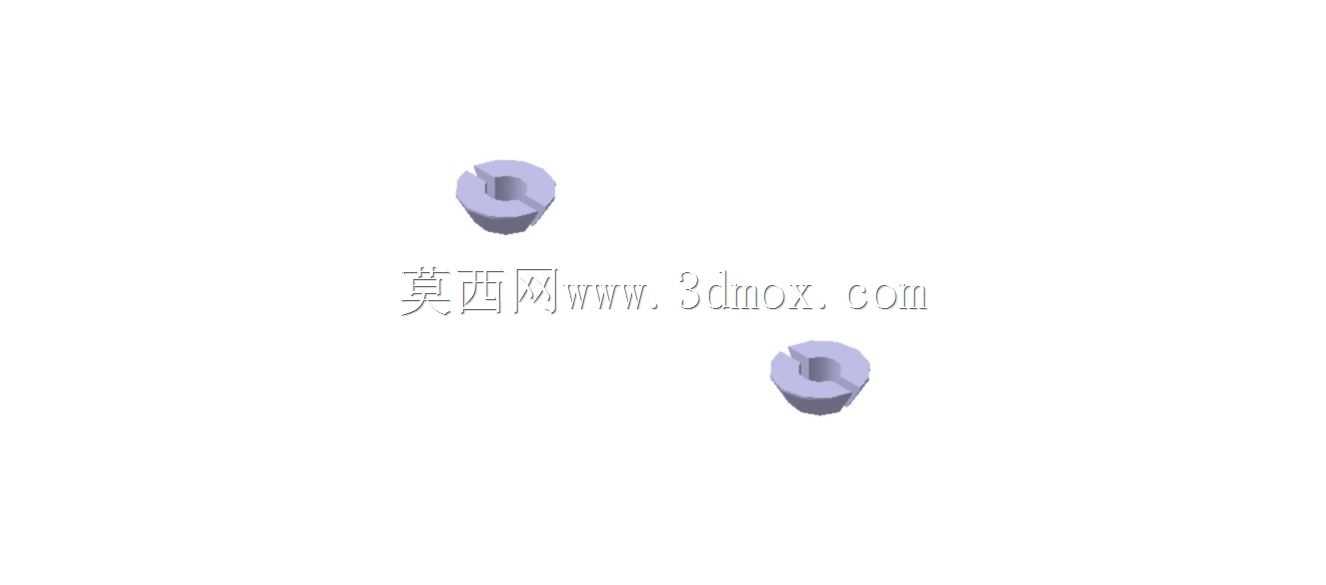

从实际使用场景来看，这类零件普遍应用在小排量通用汽油机、摩托车发动机以及小型通用动力机械的进气侧配气机构中，部分采用分体式弹簧座设计的柴油机进气门组件也会用到同结构的定位钉。零件的整体外形为带轴向开口的短套类结构，外圆设计有微小的锥度，安装时压入弹簧上座对应的定位孔内，内孔与气门杆尾端的环槽配合，开口结构可以保证装配时具备足够的弹性变形量，压装到位后依靠自身弹性抱紧气门杆环槽，同时外锥面与弹簧上座的锥孔贴合，实现轴向位置的锁止，不会在气门高速往复运动时出现松脱。

做这个零件的三维建模时，首先要明确安装边界的几个核心尺寸：首先是内孔的配合公差，因为要和气门杆的环槽配合，内孔直径的公差带需要选过渡配合，既不能太松导致定位失效，也不能太紧造成装配时压裂零件；其次是外锥面的锥度，这个锥度需要和弹簧上座的锥孔锥度完全一致，锥面的贴合面积要达到85%以上，才能保证受力均匀，避免发动机运行时出现应力集中导致零件断裂；轴向开口的宽度也需要严格控制，开口太大会导致抱紧力不足，开口太小则装配时弹性变形量不够，容易出现装配困难甚至零件脆裂的问题。

设计思路上，这类零件不需要做多余的减重结构，因为本身尺寸很小，整体重量对配气机构的运动惯量影响微乎其微，反而要优先保证结构强度和疲劳寿命，毕竟发动机运行时配气机构的运动频率高达每分钟数千次，零件需要长期承受交变的冲击载荷，所以建模时所有的棱边都要做小圆角过渡，避免应力集中点的存在，尤其是开口位置的两个端部，必须做R0.2以上的圆角处理，否则长期受交变载荷作用很容易从开口位置萌生裂纹，最终导致零件断裂失效。

从装配流程的角度来说，这类零件的安装顺序是先将气门弹簧套在气门杆上，压下弹簧上座露出气门杆尾端的环槽，再将两个对称的气门钉从环槽位置卡入，之后缓慢松开弹簧上座，让上座的锥孔与气门钉的外锥面完全贴合，装配完成后需要手动晃动气门组件，确认没有松旷量才算合格。建模的时候需要特别注意，这类零件一般是成对对称使用的，所以做装配体配合的时候不要只做单个零件的配合，要模拟两个半套结构对合之后的整体状态，检查和气门杆环槽、弹簧上座锥孔的配合间隙是否符合设计要求，避免出现干涉或者配合间隙过大的问题。

很多人在做发动机整机建模的时候，往往会忽略这类小零件的细节建模，要么用简单的圆柱体代替，要么干脆省略不建，但实际上在做配气机构的运动仿真时，这类零件的尺寸精度直接影响仿真结果的准确性，如果气门钉的轴向尺寸设计不合理，会导致气门的最大升程出现偏差，进而影响发动机的进气效率，最终影响整机的动力输出参数。另外在做有限元受力分析的时候，这类零件的应力集中点主要分布在开口根部和锥面的贴合位置，建模时这些位置的网格需要做细化处理，才能得到准确的应力分析结果，判断零件是否能满足全生命周期的疲劳寿命要求。

从零件的材质选择角度来说，这类零件一般采用中碳钢经淬火回火处理，表面硬度达到HRC40-45，既具备足够的表面耐磨性，又有芯部的韧性，能承受装配时的弹性变形和运行时的冲击载荷，建模时不需要额外做表面纹理的建模，只要保证各配合面的形位公差符合要求即可，比如内孔的圆柱度、外锥面的圆跳动、两端面的平行度，这些形位公差的标注直接影响后续零件加工的合格率，也是三维建模时需要重点考虑的工程化要素，不能只做外形的可视化建模，忽略实际加工的工艺要求。
